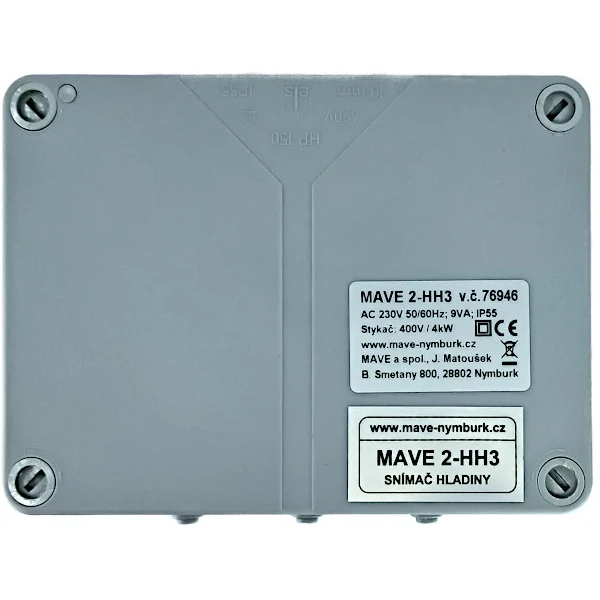

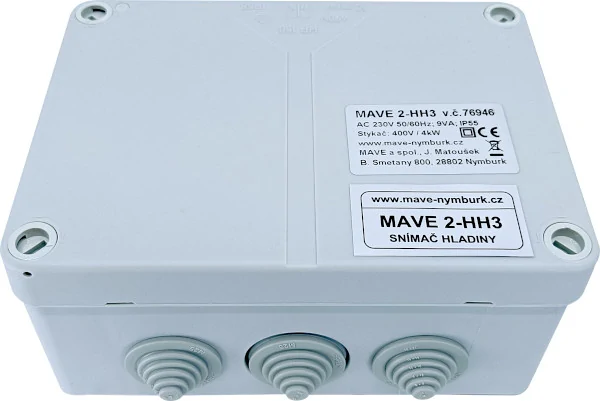

Jednotka hladinového hlídání MAVE 2-HH3
|
|
|
|
|
|
|
Obj. č.: | 50623 |
| Model: | MV2-HH3 | |
| Dostupnost: Skladem | |
| Odeslat dotaz k výrobku | Objednat |
Poznámka
Ponorné sondy nejsou součástí snímače hladiny, viz doporučené typy sond.
Použití
Regulace hladiny vodivých kapalin ve studních, vrtech, jímkách atd. Ochrana třífázových čerpadel proti chodu bez vody nebo jejich automatické ovládání připojením dvou sond nebo dvojité sondy, jejichž vzdálenost určuje spínací diferenci.
Parametry - technický list
| Max. spínaný výkon (P) AC3 pro 3x400V |  |
4 kW |
| Max. spínaný výkon (P) AC3 pro 230V | |
2,2 kW |
| Max. zatížení kontaktů AC3 | |
9 A |
| Max. zatížení kontaktů AC1 | |
16 A |
| Napájecí napětí | 230 V AC | |
| Příkon | 9 W | |
| Krytí IP | |
55 |
| Jmenovité napětí zátěže (U) do | 3 x 400 V AC | |
| Počet kontaktů | 3+1 spínací | |
| Počet kontaktů NO | |
4 |
| Venkovní použití | Ano | |
| Montáž na DIN lištu | Ne | |
| Určeno pro | Vypouštění (ochranu čerpadla) | |
| Indikace napájecího napětí | Ano | |
| Optická signalizace polohy kontaktů | Ano | |
| Indikace chodu čerpadla | Ano | |
| Kontrola úrovně hladiny | Dvou hladin | |
| Max. délka přívodního vodiče k sondám | 100 m | |
| Napětí na sondách (U) | 12 V | |
| Proud na sondách | 0,6 mA | |
| Citlivost sond | 35 kΩ | |

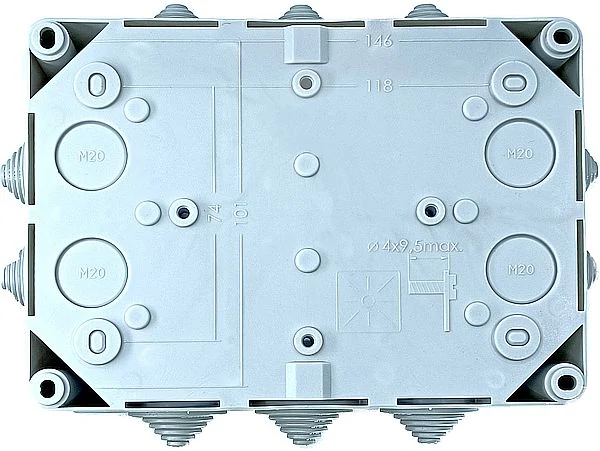

| Rozměry (v x š x h) | 115 x 155 x 70 mm | |
| Hmotnost | 0,4 kg | |
| Výrobce | MAVE |
Specifikace
Popis činnosti MAVE 2-HH3 - automatické ovládání čerpadla

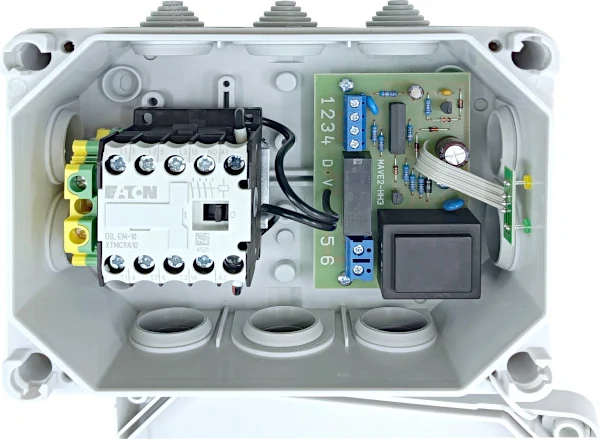

Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED, a současně stykač ve snímači sepne napájení čerpadla. To čerpá do doby, než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu stykač rozpojí obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě, dojde automaticky k opětovnému zapnutí čerpadla.
Popis činnosti MAVE 2-HH3 - automatické ovládání čerpadla
Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED, a současně stykač ve snímači sepne napájení čerpadla. To čerpá do doby, než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu stykač rozpojí obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě, dojde automaticky k opětovnému zapnutí čerpadla.
Dokumenty ke stažení
- rozmery_mave_2_hh3
-
2026_10_navod-MAVE 2-HH3
-
2010_10_navod-MAVE 2-HH3
Schémata, detaily, tabulky:
Návody:
