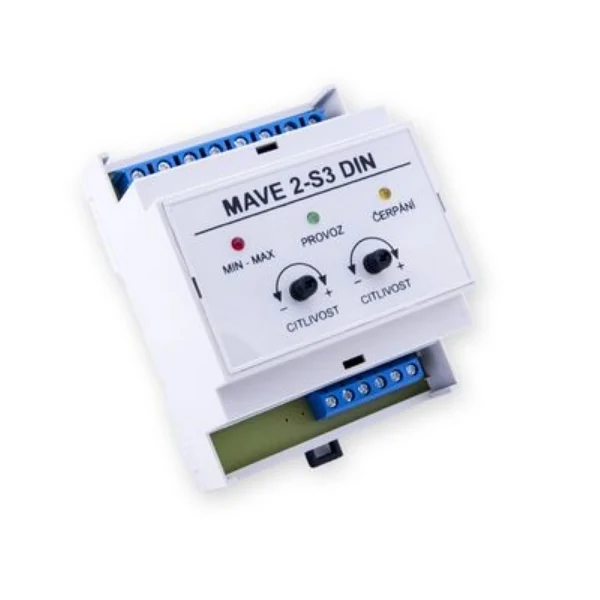

Snímač hladiny MAVE 2-S3 DIN

Obj. č.: 50641
Model: MV 2-S3 DIN
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Při dopouštění akumulačních jímek a rezervoárů více zdroji vody (dešťovka + vodovod, vrt, studna apod.) vždy instalujte dva různé systémy ochrany dopouštění (např. mechanický a elektronický), aby bylo zajištěno dostatečné hlídání vypnutí dopouštění v případě havárie či selhání jednoho ze systémů dopouštění.

Použití

Snímač kombinuje funkce jednohladinového a dvouhladinového snímače. Umožňuje regulaci hladiny s funkcí vyčerpávání nebo dopouštění. Diference snímání je určena vzdáleností snímacích sond. Zároveň umožňuje snímat limitní (havarijní) hladinu.
Pro připojení dvou vodivostních sond MAVE nebo dvojité vodivostní sondy MAVE (PS-3, PSV-2). Možnost nastavení vstupní citlivosti snímání pro aplikace, kde se používá upravená voda.
U funkce dopouštění, při přerušeném napájení snímače hladiny, zůstává klidový kontakt relé sepnutý.
Pro dopouštění z vodovodního řadu preferujte například Snímač hladiny MAVE 2-S2.

Parametry - technický list

Max. spínaný výkon (P) AC3 pro 230V ? 1,1 kW
Max. zatížení kontaktů AC3 ? 5 A
Napájecí napětí 230 V AC
Jmenovité napětí zátěže (U) do 230 V AC
Příkon 3 W
Krytí IP ? 20
Venkovní použití Ne
Montáž na DIN lištu Ano
Počet modulů na DIN liště 4
Počet kontaktů 2 x přepínací
Určeno pro Dopouštění, vypouštění, kontrolu havarijní hladiny
Indikace napájecího napětí Ano
Optická signalizace polohy kontaktů Ano
Kontrola úrovně hladiny 2 hladiny + 1 hladina
Napětí na sondách (U) 12 V
Proud na sondách 0,6 mA
Citlivost sond 5 - 100 kΩ

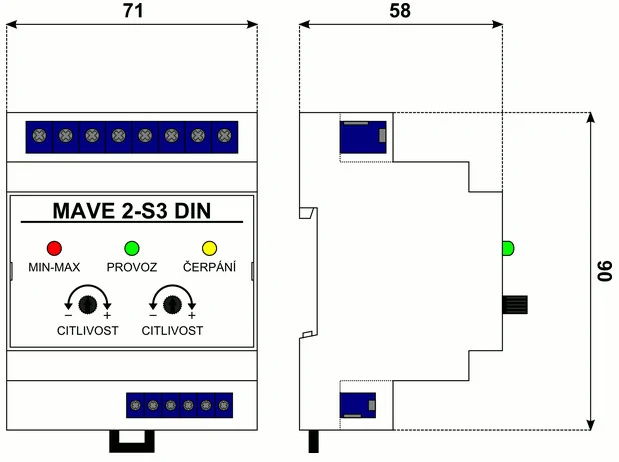

Rozměry (v x š x h) 71x90x58 mm
Hmotnost 0,3 kg

Specifikace

Popis činnosti:
Snímač kombinuje funkce snímačů MAVE 2-S1 a MAVE 2-S2. Slouží pro limitní snímání havarijní hladiny (maximální nebo minimální) a současně pro ovládání vyčerpávání nebo dopouštění. Funkce snímače lze výhodně využít např. u kotlů, kde snímač ovládá dopouštění a současně hlídá minimální hladinu nebo např. nádrže kondenzátu, kde snímač ovládá vyčerpávání a hlídání maximální hladiny. Při použití ponorných sond je možné snímačem ovládat spínání čerpadla a současně hlídat zaplavení.
Vyčerpávání nádrže
Při zapnutí snímače zůstane relé v klidovém stavu (propojené svorky 8-9). Při dostoupení hladiny k horní sondě S2 relé ve snímači přitáhne (propojí se svorky 7-8), rozsvítí se žlutá LED dioda a spustí se vyčerpávání až do doby, než dojde k poklesu hladiny pod spodní sondu S3. Jakmile hladina klesne pod spodní sondu S3 relé ve snímači odpadne (rozpojí se svorky 7-8) a vypne se vyčerpávání. K opětovnému spuštění vyčerpávání dojde v momentu, kdy hladina zpět vystoupá na úroveň horní sondy S2.
Dopouštění nádrže
Při zapnutí snímače (hladina v nádrži je pod úrovní horní sondy S2) zůstane relé v klidovém stavu (propojené svorky 8-9), a spustí se dopouštění nádrže. Dopouští se až do doby, kdy se hladina dopustí na úroveň horní sondy S2. Poté relé ve snímači přitáhne (propojí se svorky 7-8), rozsvítí se žlutá LED dioda a vypne se dopouštění. K opětovnému spuštění dopouštění dojde v momentu, kdy hladina znovu poklesne pod spodní sondu S3.
Snímání havarijní hladiny (maximální/minimální hladina)

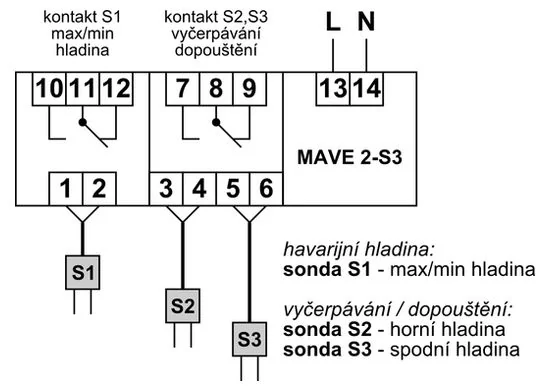

Stav výstupních přepínacích relé závisí na zaplavení příslušné snímací vodivostní sondy. Snímač MAVE 2-S3 je možné použít i pro limitní snímání 2 havarijních hladin (max/min) zároveň. V tomto případě se zapojí pouze sondy S1 a S2 (viz údaje v závorkách).
Sonda S1 nezaplavená - propojeny svorky 11-12 (Sonda S2 nezaplavená - propojeny svorky 8-9)
Sonda S1 zaplavená - propojeny svorky 10-11 (Sonda S2 zaplavená - propojeny svorky 7-8)

Popis činnosti:

Snímač kombinuje funkce snímačů MAVE 2-S1 a MAVE 2-S2. Slouží pro limitní snímání havarijní hladiny (maximální nebo minimální) a současně pro ovládání vyčerpávání nebo dopouštění. Funkce snímače lze výhodně využít např. u kotlů, kde snímač ovládá dopouštění a současně hlídá minimální hladinu nebo např. nádrže kondenzátu, kde snímač ovládá vyčerpávání a hlídání maximální hladiny. Při použití ponorných sond je možné snímačem ovládat spínání čerpadla a současně hlídat zaplavení.

Vyčerpávání nádrže

Při zapnutí snímače zůstane relé v klidovém stavu (propojené svorky 8-9). Při dostoupení hladiny k horní sondě S2 relé ve snímači přitáhne (propojí se svorky 7-8), rozsvítí se žlutá LED dioda a spustí se vyčerpávání až do doby, než dojde k poklesu hladiny pod spodní sondu S3. Jakmile hladina klesne pod spodní sondu S3 relé ve snímači odpadne (rozpojí se svorky 7-8) a vypne se vyčerpávání. K opětovnému spuštění vyčerpávání dojde v momentu, kdy hladina zpět vystoupá na úroveň horní sondy S2.
Dopouštění nádrže
Při zapnutí snímače (hladina v nádrži je pod úrovní horní sondy S2) zůstane relé v klidovém stavu (propojené svorky 8-9), a spustí se dopouštění nádrže. Dopouští se až do doby, kdy se hladina dopustí na úroveň horní sondy S2. Poté relé ve snímači přitáhne (propojí se svorky 7-8), rozsvítí se žlutá LED dioda a vypne se dopouštění. K opětovnému spuštění dopouštění dojde v momentu, kdy hladina znovu poklesne pod spodní sondu S3.
Snímání havarijní hladiny (maximální/minimální hladina)
Stav výstupních přepínacích relé závisí na zaplavení příslušné snímací vodivostní sondy. Snímač MAVE 2-S3 je možné použít i pro limitní snímání 2 havarijních hladin (max/min) zároveň. V tomto případě se zapojí pouze sondy S1 a S2 (viz údaje v závorkách).
Sonda S1 nezaplavená - propojeny svorky 11-12 (Sonda S2 nezaplavená - propojeny svorky 8-9)
Sonda S1 zaplavená - propojeny svorky 10-11 (Sonda S2 zaplavená - propojeny svorky 7-8)

Snímač kombinuje funkce jednohladinového a dvouhladinového snímače. Slouží pro limitní snímání havarijní hladiny (maximální nebo minimální) a současně pro ovládání vyčerpávání nebo dopouštění. Funkce snímače lze výhodně využít např. u kotlů, kde snímač ovládá dopouštění a současně hlídá minimální hladinu nebo např. nádrže kondenzátu, kde snímač ovládá vyčerpávání a hlídání maximální hladiny. Při použití ponorných sond je možné snímačem ovládat spínání čerpadla a současně hlídat zaplavení.

Vyčerpávání nádrže
Při zapnutí snímače zůstane relé v klidovém stavu (propojené svorky 8-9). Při dostoupení hladiny k horní sondě S2 relé ve snímači přitáhne (propojí se svorky 7-8), rozsvítí se žlutá LED dioda a spustí se vyčerpávání až do doby, než dojde k poklesu hladiny pod spodní sondu S3. Jakmile hladina klesne pod spodní sondu S3 relé ve snímači odpadne (rozpojí se svorky 7-8) a vypne se vyčerpávání. K opětovnému spuštění vyčerpávání dojde v momentu, kdy hladina zpět vystoupá na úroveň horní sondy S2.

Dopouštění nádrže
Při zapnutí snímače (hladina v nádrži je pod úrovní horní sondy S2) zůstane relé v klidovém stavu (propojené svorky 8-9), a spustí se dopouštění nádrže. Dopouští se až do doby, kdy se hladina dopustí na úroveň horní sondy S2. Poté relé ve snímači přitáhne (propojí se svorky 7-8), rozsvítí se žlutá LED dioda a vypne se dopouštění. K opětovnému spuštění dopouštění dojde v momentu, kdy hladina znovu poklesne pod spodní sondu S3.

Snímání havarijní hladiny (maximální/minimální hladina)
Stav výstupních přepínacích relé závisí na zaplavení příslušné snímací vodivostní sondy. Snímač MAVE 2-S3 je možné použít i pro limitní snímání 2 havarijních hladin (max/min) zároveň. V tomto případě se zapojí pouze sondy S1 a S2 (viz údaje v závorkách).
Sonda S1 nezaplavená - propojeny svorky 11-12 (Sonda S2 nezaplavená - propojeny svorky 8-9)
Sonda S1 zaplavená - propojeny svorky 10-11 (Sonda S2 zaplavená - propojeny svorky 7-8)

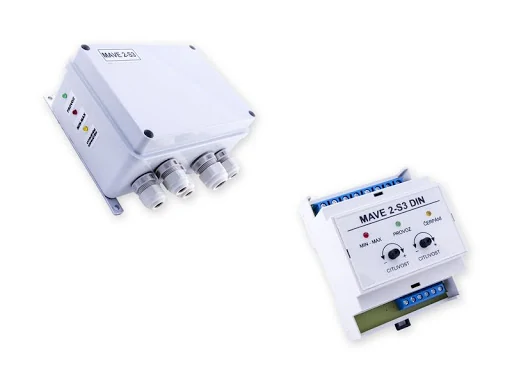

Fotogalerie - použití

Uvedené parametry, popis a specifikace výrobku jsou pouze orientační. Schémata, grafy a fotografie produktů mají pouze ilustrativní charakter.
Prodávající si vyhrazuje právo tiskových i faktických chyb u jednotlivých produktů. Před použitím produktu nebo jeho části je nutno si pečlivě přečíst návod k použití vydaný výrobcem či dovozcem a produkt instalovat a používat v souladu s tímto návodem.
