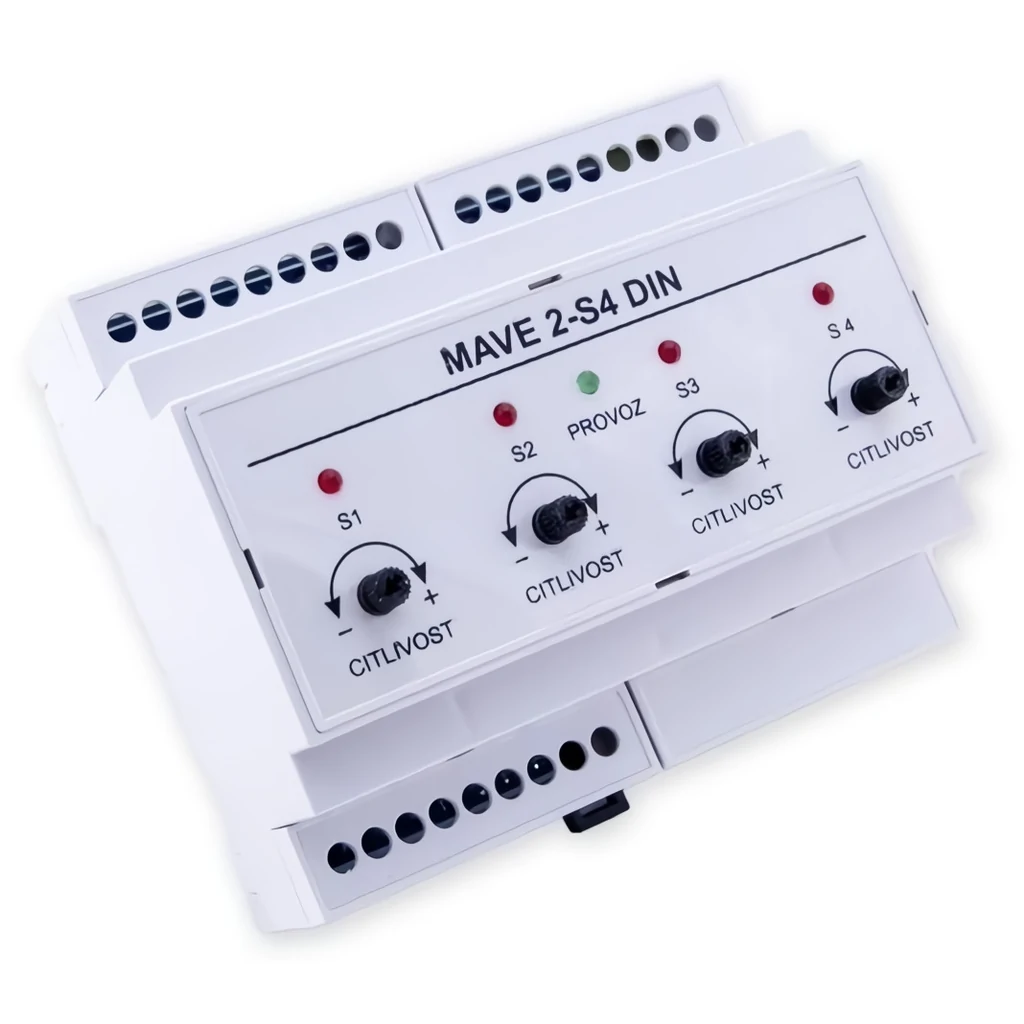

Snímač hladiny MAVE 2-S4 DIN
|
|
|
Obj. č.: | 50620 |
| Model: | MV 2-S4 DIN | |
| Dostupnost: Skladem | |
| Odeslat dotaz k výrobku | Objednat |
Poznámka
Při dopouštění akumulačních jímek a rezervoárů více zdroji vody (dešťovka + vodovod, vrt, studna apod.) vždy instalujte dva různé systémy ochrany dopouštění (např. mechanický a elektronický), aby bylo zajištěno dostatečné hlídání vypnutí dopouštění v případě havárie či selhání jednoho ze systémů dopouštění.
Použití
4 samostatné snímače MAVE 2-S1. Slouží pro snímání minimální nebo maximální hladiny. Každý snímač má samostatné nastavení citlivosti a izolovaný přepínací kontakt na výstupu. Ochrana čerpadel proti chodu na sucho.
Pro dopouštění z vodovodního řadu preferujte například Snímač hladiny MAVE 2-S2.
Pro dopouštění z vodovodního řadu preferujte například Snímač hladiny MAVE 2-S2.
Parametry - technický list
| Max. spínaný výkon (P) AC3 pro 230V |  |
1,1 kW |
| Max. zatížení kontaktů AC3 | |
5 A |
| Napájecí napětí | 230 V AC | |
| Příkon | 3 W | |
| Krytí IP | |
20 |
| Venkovní použití | Ne | |
| Montáž na DIN lištu | Ano | |
| Počet modulů na DIN liště | 6 | |
| Jmenovité napětí zátěže (U) do | 230 V AC | |
| Počet kontaktů | 4 x přepínací | |
| Určeno pro | Kontrolu havarijní hladiny (dolní) | |
| Indikace napájecího napětí | Ano | |
| Optická signalizace polohy kontaktů | Ano | |
| Kontrola úrovně hladiny | 4 x jedné hladiny | |
| Napětí na sondách (U) | 12 V | |
| Proud na sondách | 0,6 mA | |
| Citlivost sond | 5 - 100 kΩ | |
| Rozměry (v x š x h) | 105x90x58 mm | |
| Hmotnost | 0,4 kg | |
| Max. zatížení kontaktů AC1 | |
8 A |
| Výrobce | MAVE |
Specifikace
Každý snímač má samostatné nastavení citlivosti a izolovaný přepínací kontakt na výstupu.
Výstup: 4x přepínací kontakt relé
Rozměry: 105x90x60 mm - 6M
Materiál obalu: GW plast
Dokumenty ke stažení
- rozmery_mave_2_s4_din
-
2010_10_navod MAVE 2-S4
