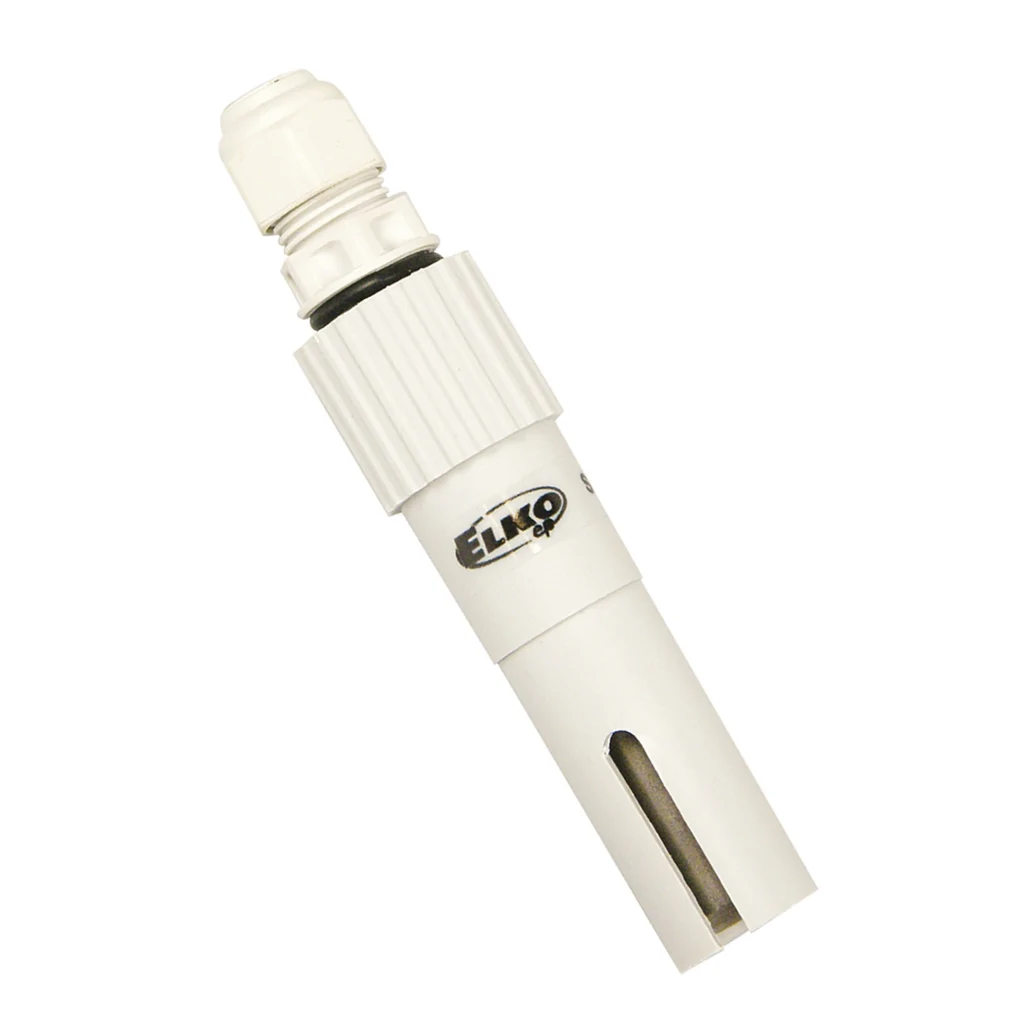

Sonda pro hladinové hlídání SHR2

	Obj. č.:	50725
	Model:	SHR-2

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Ponorná sonda k hladinovému hlídání HRH1 a HRH5.
Slouží k detekci výšky hladin ve studních, vrtech a nádržích.

Parametry - technický list

Rozměry - výška x šířka		96 x 21 mm
Krytí IP		68
Průřez vodiče		max. 2,5 mm²
Rozsah provozních teplot		+1 až +80 °C
Hmotnost		0,049 kg
Výrobce		ELKO EP s.r.o.
Materiál		PVC
Elektrody		Nerezová ocel

Specifikace

nerezová jednopólová elektroda uložená v krytu z PVC
sonda je vhodná pro provoz v elektricky vodivých kapalinách (i znečištěných)
rozsah provozních teplot +1 až 10 C
maximální průřez připojovacího vodiče 2,5 mm²
pro správnou funkci sondy je nutné zajistit, aby elektroda sondy byla čistá a zbavená nečistot, které by mohly bránit kontaktu elektrody s kapalinou. V případě zanesení elektrody by mohlo dojít k nesprávné funkci sondy.
Instalace: žíla vodiče se připojuje zatažením dvěma mosaznými šroubky do nerezové elektrody
vodič je utěsněn průchodkou Pg7 s krytím IP 68

Dokumenty ke stažení

Ostatní dokumenty:

Návody:

2010_10_navod-SHR
