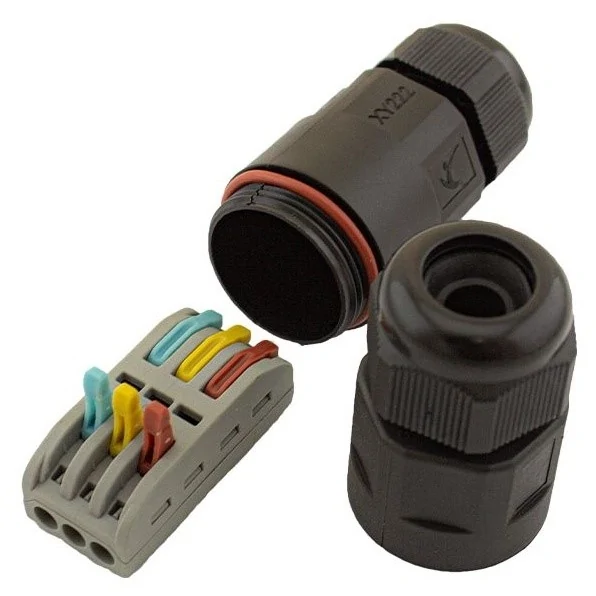

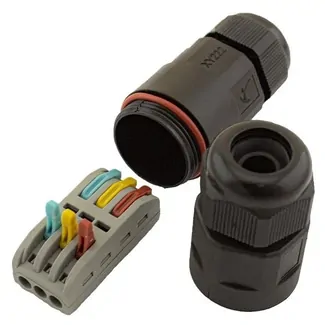

Vodotěsná kabelová spojka 3x0,5-2,5mm² bezšroubová

	Obj. č.:	13023
	Model:	TE-3/3 XL

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Vodotěsná pevná spojka pro vícežilové kabely, IP68. Vhodná například pro připojení svítidel v zemině, pro napojení ventilů, dekodérových modulů, sond atp.

Parametry - technický list

Max. napětí		250 V AC
Jmenovitý proud (I)		16 A
Krytí IP		68 - do 1m, pak 67
Průřez spojovaných vodičů		0,5 - 2,5 mm²
Max. počet spojovaných vodičů		3
Technologie spojení		Bezšroubová rychlosvorka
Typ svorkovnice		Jako WAGO 221
Provedení		Smrštění za studena
Průměr kabelu		6,5, 9, 12 mm
Možnost opakovaného použití		Ano
Odolné vůči gama a UV záření		Ano
Použití ve vlhkém prostředí		Ano
Spojování sekčních vodičů s cívkami ventilů		Ano
Spojování společných vodičů		Ano
Ochrana proti vytržení		Ne
Konektor s gelovou izolační náplní		Ne
Typ těsnění		Silikon
Provozní teplota		- 40°C až + 85 °C
Materiál		Polyamid PA 6,6
Materiál kontaktů		Mosaz
Barva		Černá
Test hořlavosti		UL94-VO
Rozměry		116 x 31 mm
Hmotnost		41,9 g

Specifikace

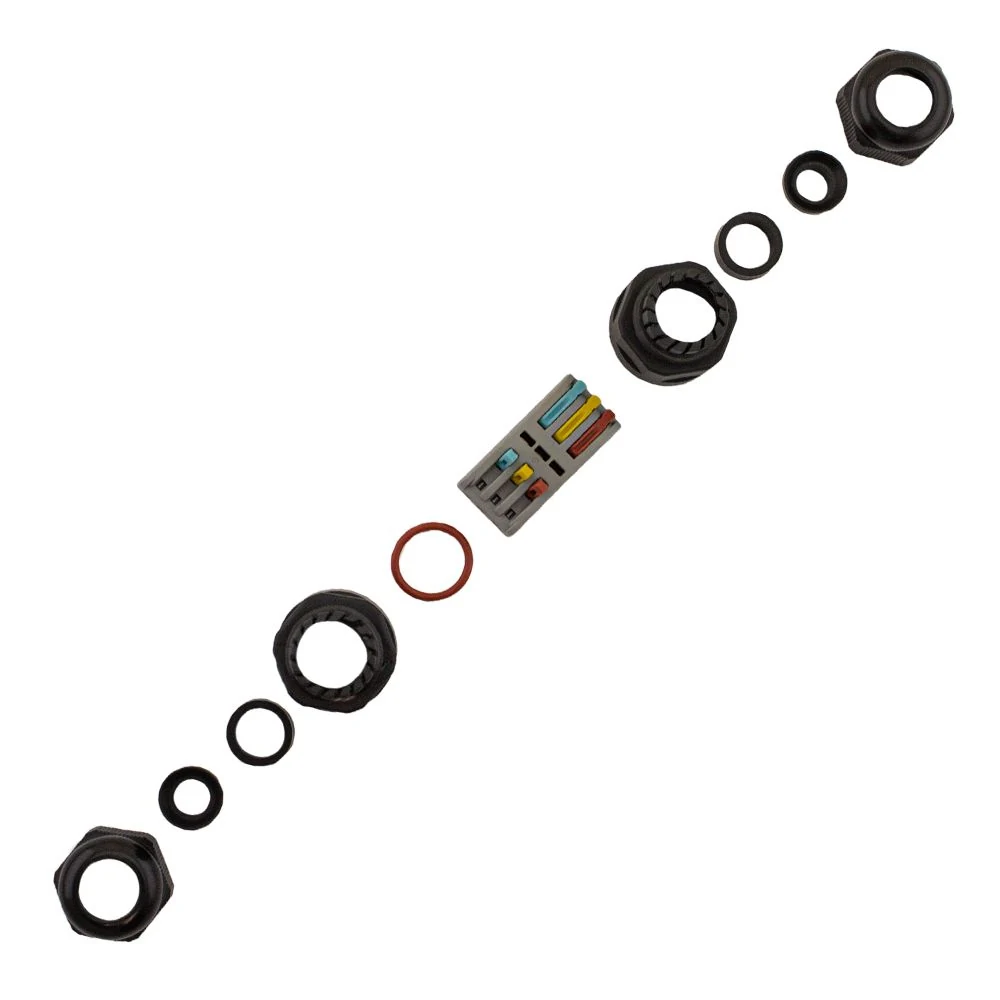

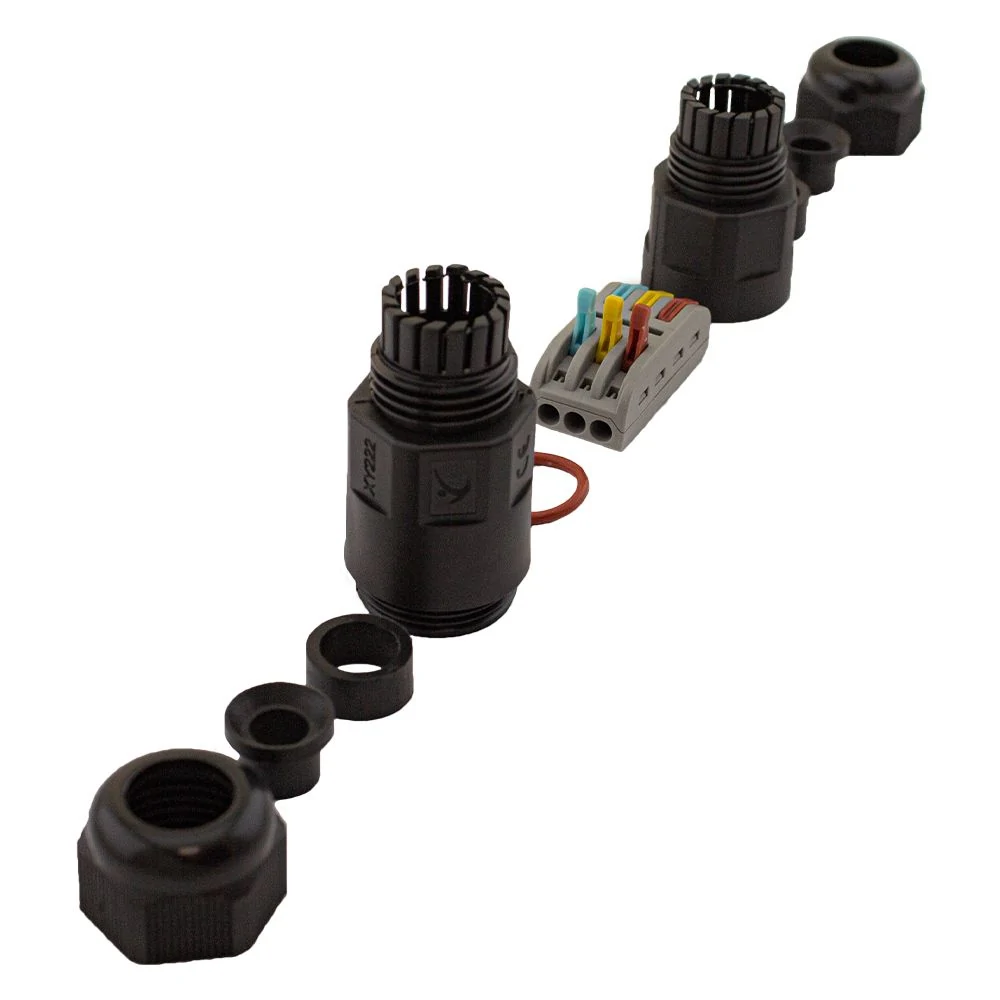

Po rozebrání spojky je zpřístupněna bezšroubová svorkovnice, do které se připojí jednotlivé vodiče kabelů. Po opětovné montáži a po dotažení průchodek dojde k utěsnění spojky. Použití bezšroubových pružinových svorek značně zjednoduší a zrychlí montáž spojky.
