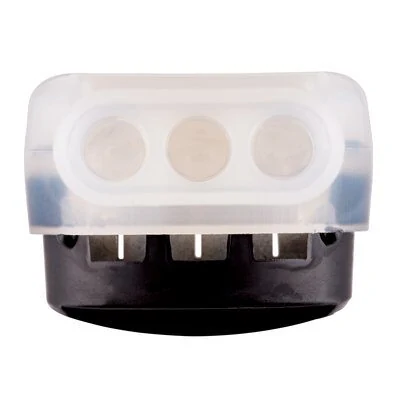

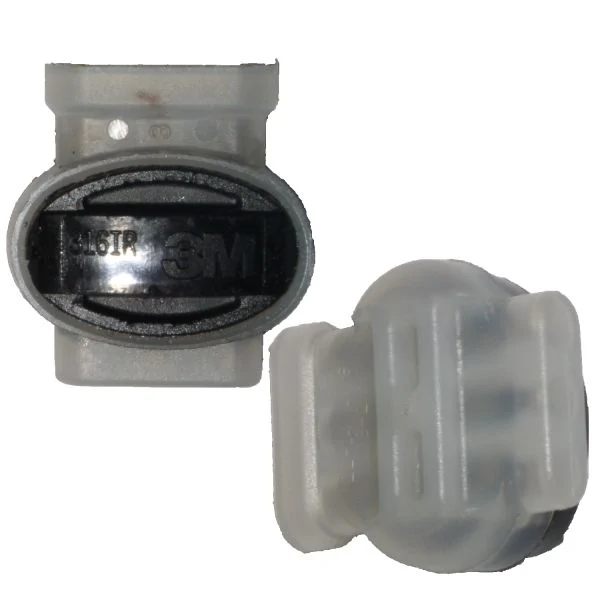

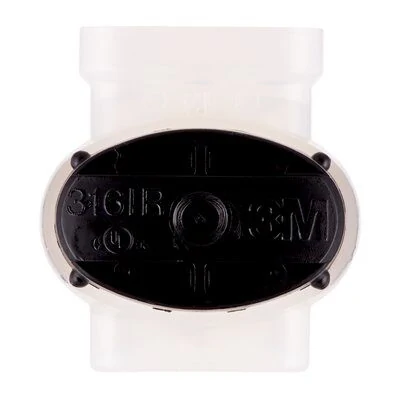

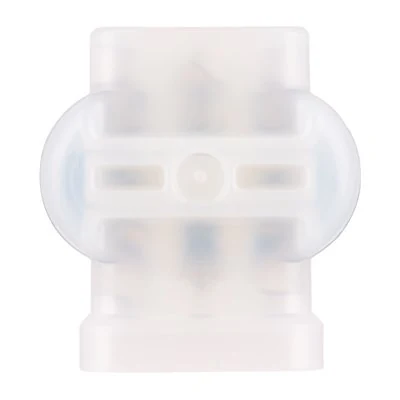

IR - Vlhkotěsný konektor (vel. XS/S)
|
|
|
|
|
|
Obj. č.: | 13015 |
| Model: | IR-316 | |
| Dostupnost: Skladem | |
| Odeslat dotaz k výrobku | Objednat |
Použití
K vytvoření vlhkotěsných spojů na kabelech mezi solenoidovými cívkami elektromagnetických ventilů a ovládací jednotkou nebo čidlem. Umístění možné i ve venkovním prostředí, kde ale nebudou konektory vystaveny trvalému zatopení vodou.
Parametry - technický list
| Max. napětí (U) | 30 V | |
| Max. počet spojovaných vodičů | 3 | |
| Průřez spojovaných vodičů | 0,5 - 1,5 mm² | |
| Připojení | Samořezné svorky | |
| Max. teplota použití (°C) | -40 až 105 °C | |
| Použití ve vlhkém prostředí | Ano | |
| Odolné vůči gama a UV záření | Ano | |
| Konektor s gelovou izolační náplní | Ano | |
| Spojování sekčních vodičů s cívkami ventilů | Ano | |
| Samozhašivý materiál |  |
Ano |
| Použití ve vodě | Ne | |
| Spojování společných vodičů | Ne | |
| Možnost opakovaného použití | Ne | |
| Barva | Černá/bílá | |
| Hmotnost | 0,004 kg |
Specifikace
Kabelová svorka IR typu pigtail pro zavlažovací aplikace spojuje dvě nebo tři kabelová zakončení, spoj izoluje a zajišťuje těsnění odolné proti vlhkosti. Doporučuje se pro použití s nízkoenergetickými kabely odolnými proti vlhkosti pro aplikace při méně než 30 V. Podpora vodičů o průřezu 0,5mm² až 1,5 mm². Má jedinečný „U“ kontakt, který umožňuje rychle vytvořit spolehlivý elektrický spoj pouhým zacvaknutím, bez nutnosti odizolování nebo kroucení vodiče. Zatlačením U kontaktu do konektoru se vytvoří živý pružný spoj. Když je U kontakt zatlačen do konektoru, prořízne izolaci a sevře vodiče.
- Tělo konektoru je vyplněno těsnícím gelem
- Vodiče není nutné před použitím odizolovávat
