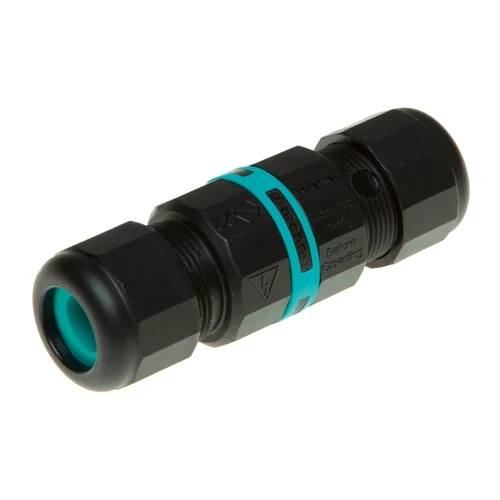

Vodotěsná kabelová spojka 4x0,5-4 mm² "I"

	Obj. č.:	13020
	Model:	TE-4/4 XL

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Vodotěsná pevná spojka pro vícežilové kabely IP68. Vhodná například pro připojení svítidel v zemině, pro napojení ventilů, dekodérových modulů, sond atp.

Parametry - technický list

Jmenovité napětí (U)		450 V
Jmenovitý proud (I)		24 A
Min. izolační pevnost ve vlhkém prostředí		3,75 KV/mm
Krytí IP		68 - 1 bar /1 hod
Odolnost proti nárazu IK		07
Max. počet spojovaných vodičů		4
Průřez spojovaných vodičů		0,5 - 4 mm²
Technologie spojení		Šroubová spojka
Provedení		Smrštění za studena
Délka odpláštění kabelu		20 mm
Délka odizolování vodiče		6 mm
Doporučený typ kabelu		H05xxx/H07xxx
Možnost opakovaného použití		Ano
Odolné vůči gama a UV záření		Ano
Použití ve vlhkém prostředí		Ano
Spojování sekčních vodičů s cívkami ventilů		Ano
Spojování společných vodičů		Ano
Konektor s gelovou izolační náplní		Ne
Ochrana proti vytržení		Ne
Provozní teplota		-40 až +125 °C
Materiál		plast
Barva		Černá
Krouticí moment konektoru vodiče		2,0 Nm
Utahovací moment matice-ucpávky		2,5 Nm
Rozměry - průměr x délka		23,0 x 66,0 mm
Hmotnost		0,033 kg

Specifikace

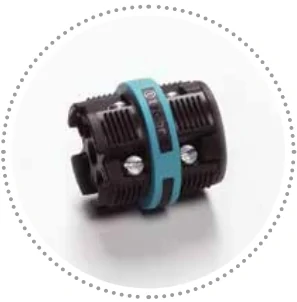

Po rozebrání spojky je zpřístupněna šroubová svorkovnice, do které se připojí jednotlivé vodiče kabelů. Po opětovné montáži a po dotažení průchodek dojde k utěsnění spojky.

V souladu se standardy ČSN EN 60529:1991+A1:2000, ČSN EN 60998-1:2004, ČSN EN 60998-2-1:2004

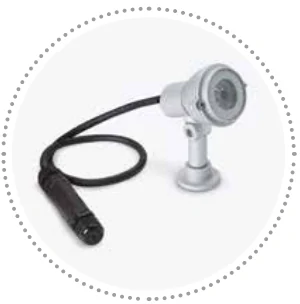

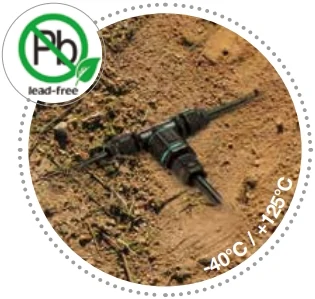

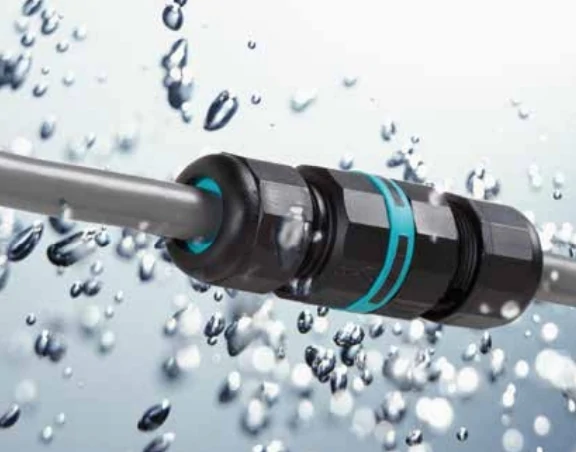

Fotogalerie - použití

Dokumenty ke stažení

Schémata, detaily, tabulky:

Rozměry

Návody:

2024_12_Návod-tecnoconnector
2023_12_Návod-tecnoconnector-rev01
