Vodotěsný konektor DBR (vel. XL)

Obj. č.: 13008
Model: DBR-Y6-XL
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

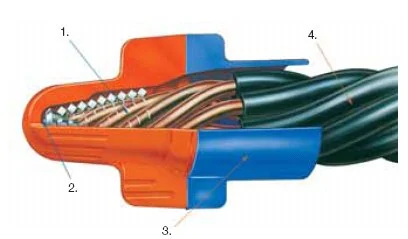

Pružinové konektory pro spojování vodičů ve ventilových šachticích pro připojení elektromagn. ventilů na přívodní kabel (max. napětí 30 V). Konektory DBR/Y-6 lze použít i pod vodou. Pružný element a antikorozní plášť v konektoru zajišťují dokonalý spoj. Vodiče je nutné odizolovat.
Spojování kabelů, přímému uložení do výkopů. Tato sada pro spojování kabelů k přímému uložení do výkopů se skládá z pružinového konektoru R/Y+ a tuby odolné proti UV záření předem naplněné vazelínou odolnou proti vlhkosti. Sada má certifikaci UL pro přímé uložení do výkopů a aplikace až do napětí 600 V. Vynikající pro použití tam, kde je vysoká vlhkost, jako jsou golfová hřiště, ovládaní zavlažovacích systémů a venkovní osvětlení. Dodáváno také v hromadném balení vhodném pro velké objemy použití.

Parametry - technický list

Max. napětí (U) 30 V
Max. počet spojovaných vodičů 7
Průřez spojovaných vodičů 0,75 - 4 mm²
Možnost opakovaného použití Ne
Ochrana proti vytržení Ano
Použití ve vodě Ano
Použití ve vlhkém prostředí Ano
Rozměry 9 x 2 cm
Max. teplota použití (°C) -40 až 105 °C
Odolné vůči gama a UV záření Ne
Konektor s gelovou izolační náplní Ano
Spojování sekčních vodičů s cívkami ventilů Ano
Spojování společných vodičů Ano
Hmotnost 0,020 kg

Specifikace

  • DBR/Y-6 dvoudílné vodotěsné konektory pro spojení  2 - 8 vodičů

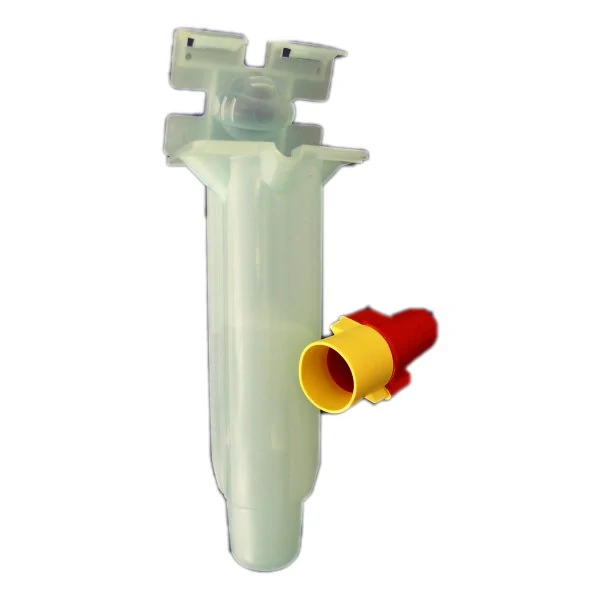

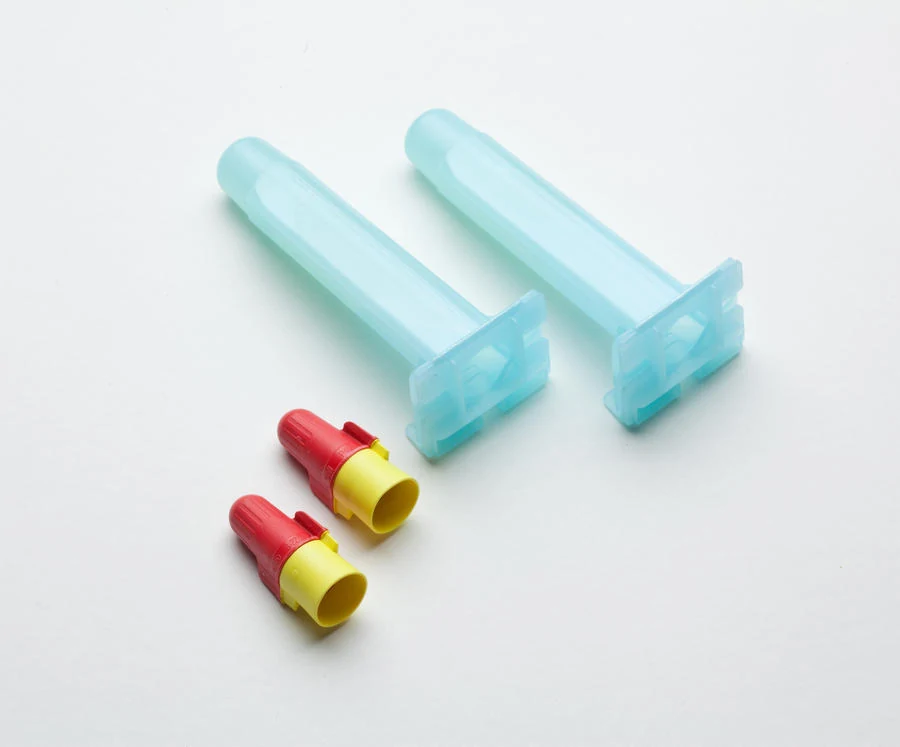

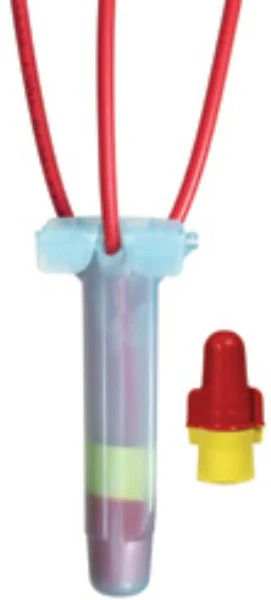

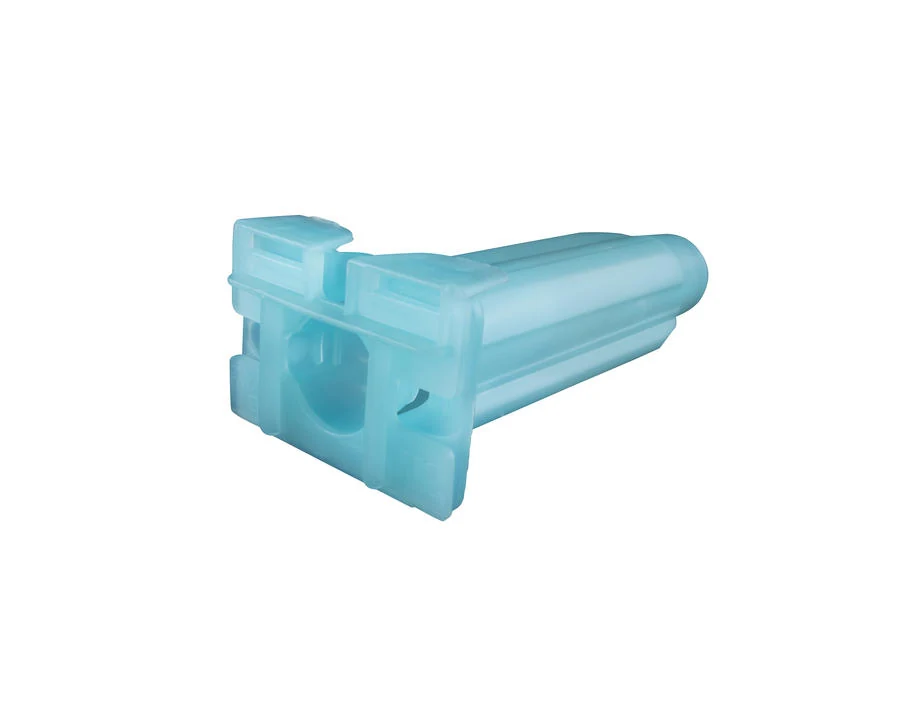

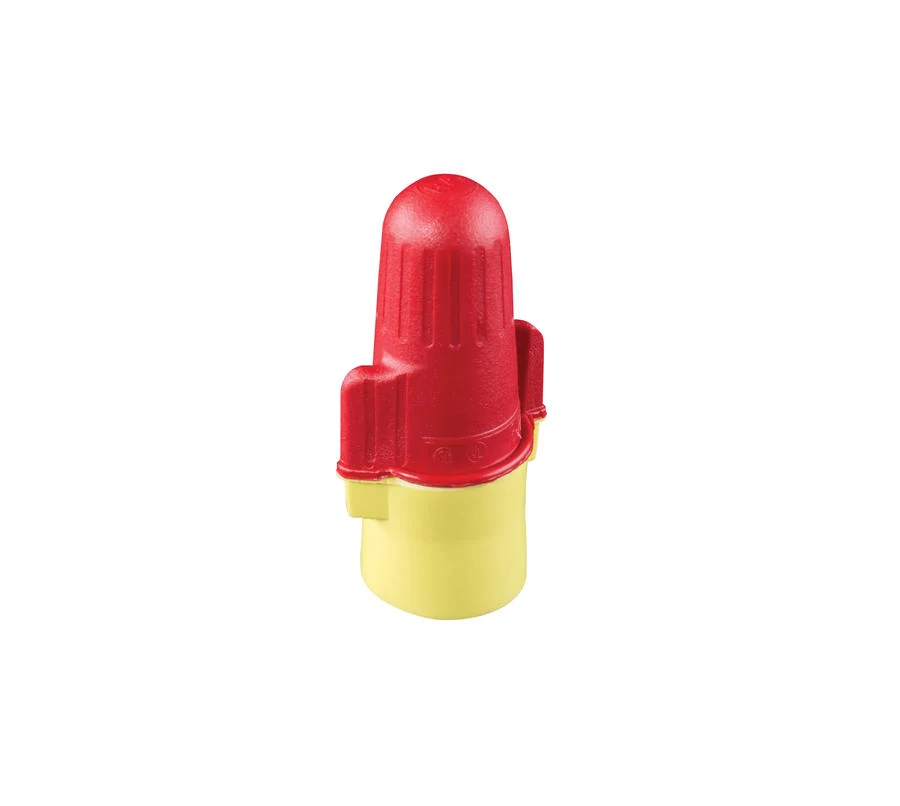

  • Sada standardního pružinového konektoru R/Y (červený/žlutý) a speciálního polypropylenového pouzdra naplněného kalciovým gelem. Pružinový konektor se aplikuje na vodič a celý spoj se vloží do pouzdra. Tato spojka je navržena speciálně pro elektroinstalace u závlahových systémů.
  • Konektor je vhodný pro plné i slaněné vodiče průřezu:
    průřez vodiče 0,75 mm2 2 - 7 vodičů
    průřez vodiče 1,0 mm2 2 - 8 vodičů
    průřez vodiče 1,5 mm2 2 - 7 vodičů
    průřez vodiče 2,5 mm2 2 - 5 vodičů
    průřez vodiče 4 mm2 2 - 4 vodiče



Dokumenty ke stažení

Uvedené parametry, popis a specifikace výrobku jsou pouze orientační. Schémata, grafy a fotografie produktů mají pouze ilustrativní charakter.
Prodávající si vyhrazuje právo tiskových i faktických chyb u jednotlivých produktů. Před použitím produktu nebo jeho části je nutno si pečlivě přečíst návod k použití vydaný výrobcem či dovozcem a produkt instalovat a používat v souladu s tímto návodem.
