Mnoho možných způsobů použití
Dvoupatrová páčková propojovací svorka řady 221 je nepostradatelným nástrojem každého elektrikáře. Je vhodná pro elektroinstalaci v rozvodných krabicích, zejména v instalacích budov, např. pro ovladače rolet, rozdělovače topných okruhů, podhledy, bezpečnostní systémy a skupiny svítidel. Klíčovou výhodou této nové svorky je, že zapojení deseti vodičů se stejným potenciálem již nevyžaduje propojky, takže žádná kontaktní místa nepřijdou nazmar. Spojku lze zapojit přímo na místě instalace nebo ji předzapojit během projektování. Dvoupatrová páčková instalační svorka řady 221 se dokonale hodí pro instalaci rozvaděčů, skvěle se ale uplatní i při zapojování uvnitř přístrojů.

Max. napětí (U)		450 V
Max. proud		32 A
Průřez připojovaných vodičů		0,2 - 4 mm²
Počet připojovacích vodičů		10
Počet pólů		1
Provozní teplota		do 105 °C
Maximální teplota okolního prostředí		60° C
Jmenovité rázové napětí		4 kV
Typy vodičů		plné, vícedrátové, j
Hořlavost		V2 třída
Technologie spojení		CAGE CLAMP®
Materiál		Polyamid
Barva		Transparent. /oranž.

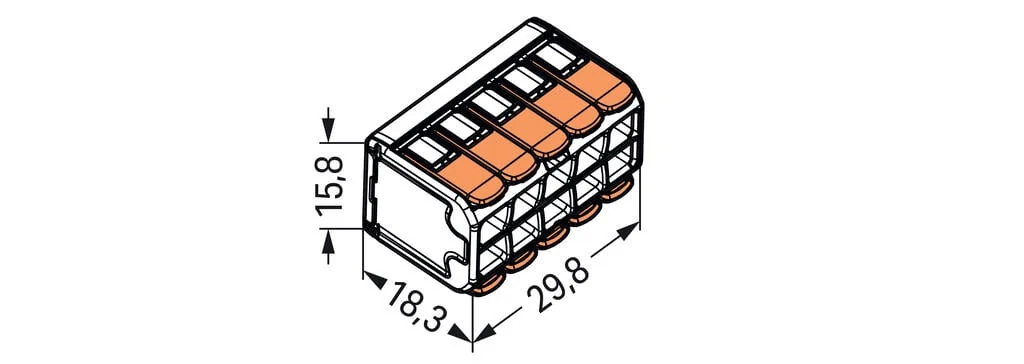

Rozměry (v x š x h)		15,8x29,8x18,3 mm
Hmotnost		7 g

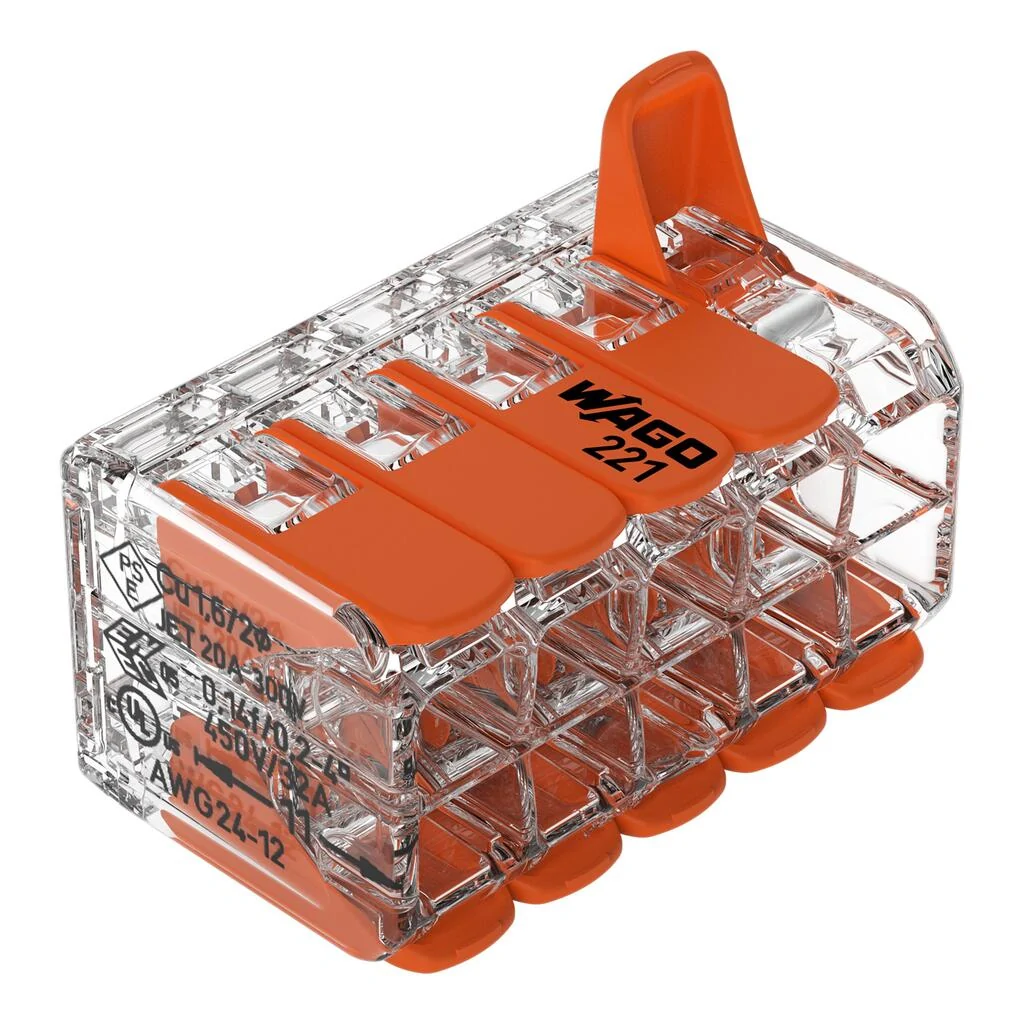

Zvedněte páčku, zasuňte vodič

a páčku zatlačte zpět dolů – hotovo!

Zvedněte páčku, zasuňte vodič a páčku zatlačte zpět dolů – hotovo!

Tak jednoduché je zapojování pomocí páčkových propojovacích svorek řady 221. A teď se jejich rodina dál rozšiřuje! Díky uživatelsky přívětivé konstrukci umožňuje nová dvoupatrová páčková propojovací svorka řady 221 instalačním technikům snadno připojit až deset vodičů se stejným potenciálem, a to bez použití nástrojů. Nabízí stejné technické parametry a certifikace jako 2-, 3- a 5vodičové provedení páčkových propojovacích svorek řady 221.

Výhody pro vás

▪ Neplýtvá přípojnými místy vodičů na rozdíl od můstkového propojení

▪ Kompaktní dvouřadá konstrukce zajišťuje úsporu prostoru

▪ Pohodlné připojování jemně laněných vodičů o průřezu 0,14–4 mm² i plných vodičů o průřezu 0,2–4 mm²

▪ Pro instalace s plnými, hrubě i jemně laněnými vodiči

▪ Úspora času pro instalační techniky i výrobce přístrojů

▪ Flexibilní možnosti: Zapojování na místě instalace podle potřeby nebo předzapojení podle plánu

▪ Široké spektrum příslušenství pro bezpečnou instalaci - upevňovací adaptéry pro svislou a vodorovnou montáž

na DIN lištu, se západkami nebo bez nich, a podložky pro odlehčení tahu

Instalační svorka WAGO COMPACT řady 221

V elektroinstalaci záleží na každém milimetru: Zejména v automatizaci budov je třeba neustále integrovat další funkce. V důsledku toho se trvale zvětšuje množství instalované kabeláže; zároveň se ale zmenšuje dostupný prostor, protože se stále méně používají samostatné krabicové odbočky. Místo nich se elektrické propojení zhotovuje v elektroinstalačních krabicích, které mají zhruba jen poloviční zapojovací prostor.

O 40 %  menší: Nová svorka 221

S novou rodinou svorek řady 221 umožňuje společnost WAGO elektroinstalatérům rychleji, snadněji a bezpečněji instalovat nejrůznější druhy vodičů: plné, jemně laněné i vícedrátové. V porovnání s předchozím osvědčeným modelem (řada 222) potřebuje nová spojovací svorka díky podstatně menším rozměrům o 40 procent méně místa. Propojení tak lze zhotovit i v nejmenším a obtížně přístupném instalačním prostoru. S přípustným jmenovitým proudem 32 A a jmenovitým napětím 450 V se řada 221 skvěle hodí pro použití v sítích 230 V / 400 V.

Transparentní pouzdro teď umožňuje jednoznačně rozpoznat nedostatečně zasunuté nebo odizolované vodiče. Uzavřené „trychtýře“ zároveň zaručují jednoznačné zavedení vodičů do kontaktního místa. Dva snadno přístupné zkušební otvory, jeden ve směru připojení vodiče a jeden na protilehlé straně, umožňují pohodlné zkoušení i v nainstalovaném stavu. K otevření ovládací páčky je nyní navíc potřeba výrazně menší síla.

Plný výkon pro všechny druhy vodičů

Spojovací svorky jsou v provedení pro 3 vodiče a jsou schopny spolehlivě upnout vodiče o průřezu od 0,14 do 4 mm2 (jemně laněné), resp. 0,2 až 4 mm2 (plné a vícedrátové). Z těchto vlastností vyplývají nejrozmanitější možnosti využití – zejména na místech, kde se setkávají různé druhy a průřezy vodičů. Mezi typické aplikace v rámci automatizace budov patří připojování svítidel nebo motorů žaluzií a zapojování komunikačních zařízení nebo řídicích jednotek dveří a vrat. V průmyslu se spojovací svorka ideálně hodí třeba k zapojování motorů a čerpadel.

S atesty jako ENEC, UL, PSE/JET, CQC a GOST-R jsou nové svorky od samého počátku připraveny na celosvětové využití. Díky trvalé provozní teplotě do 105 °C je řada 221 vhodná pro použití v prostředí s okolní teplotou až 60 °C, díky čemuž ji lze používat například v osvětlovacích systémech.

Prioritou je uživatelská přívětivost

K uživatelské přívětivosti přispívají postranní prohlubně v pouzdře, které uživateli usnadňují přidržování svorky v průběhu instalace. Kontakt s vodiči se vytváří pomocí osvědčené technologie CAGE CLAMP®, díky čemuž k vytvoření trvale spolehlivého kontaktu nepotřebujete nástroje. Jasný potisk s technickými údaji technikům na první pohled poskytuje všechny důležité informace, například o potřebné délce odizolování vodičů. Ovládací páčky nabízejí prostor pro popis. Logo společnosti WAGO pak dává jasně najevo, že se jedná o originální výrobek, nikoli o nekvalitní napodobeninu.
