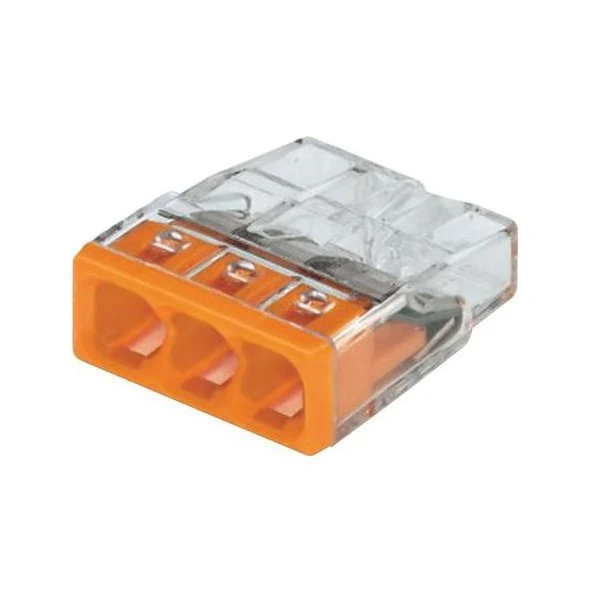

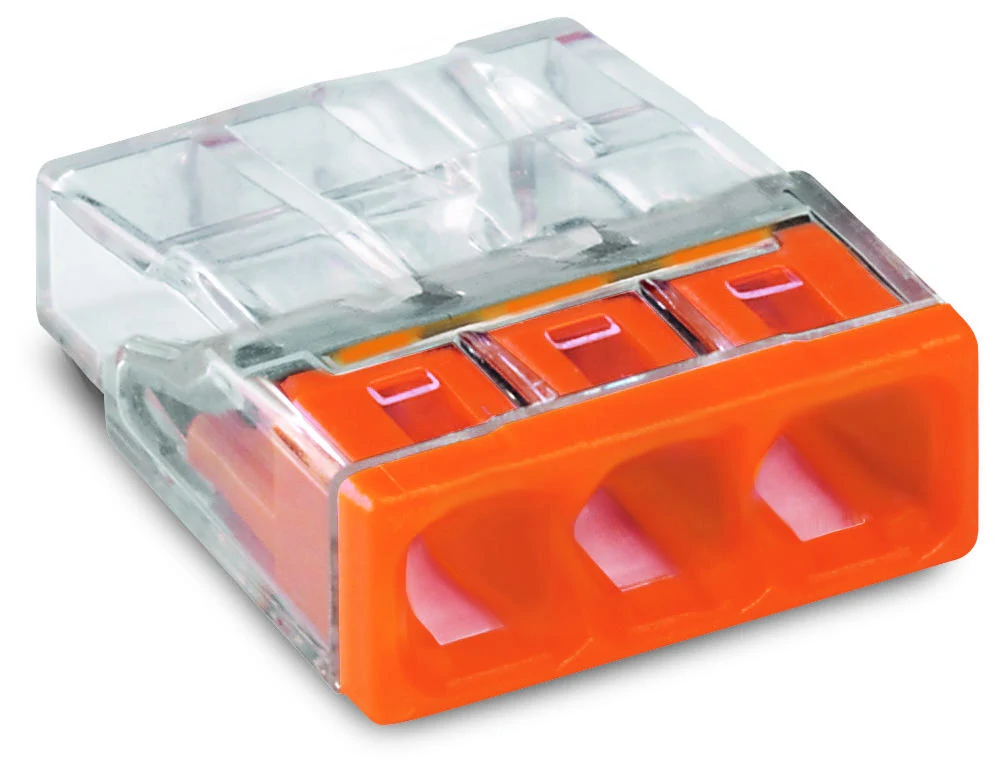

Svorka na vodiče WAGO COMPACT / 3 x 0,75 - 2,5 mm

	Obj. č.:	39454
	Model:	W-3-C

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Spojovací krabicová svorka COMPACT 2273 pro spojení tří vodičů o průřezu 0,75 - 2,5 mm.
Minimální velikost, maximální spolehlivost! Wago svorka je bezšroubová varianta svorek, jež se používá v elektroinstalačních rozvodech. Stálý kontakt s vodičem zajišťuje přítlak pružiny, bez ohledu na průřez vodiče v daném rozsahu, který je uvedený pro konkrétní typ svorky.

NEJMENŠÍ KRABICOVÁ SVORKA

Parametry - technický list

Počet připojovacích vodičů		3
Napětí		max. 450 V
Jmenovité rázové napětí		4 kV
Max. proud		24 A
Průřez připojovaných vodičů		0,5 - 2,5 mm²
Typy vodičů		Pevné
Způsob připojení		Násuvný spoj
Provozní teplota		do 60 °C
Hmotnost		0,005 g

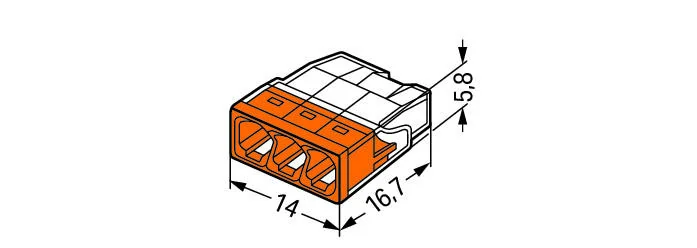

Rozměry (v x š x h)		5,8x14x16,7 mm
Barva		Transparent. /oranž.

Specifikace

Individuálně kombinovatelné průřezy připojení od 0,5 do 2,5 mm²
Pro spojení až tří vodičů
Jednoznačné barevné označení pro rychlejší přístup
Až o 51 procent méně potřebného prostoru než u milionkrát osvědčených svorek 273
Zkušební otvor pro všechny běžné zkušební hroty

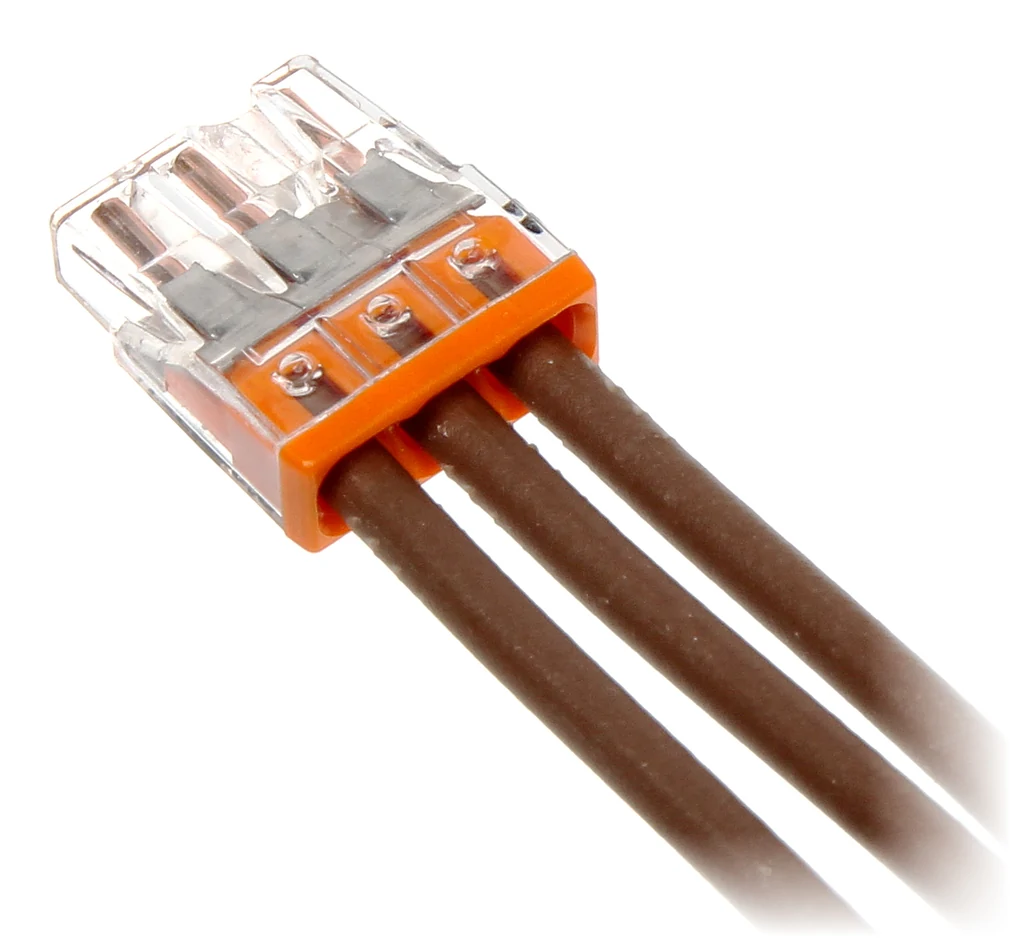

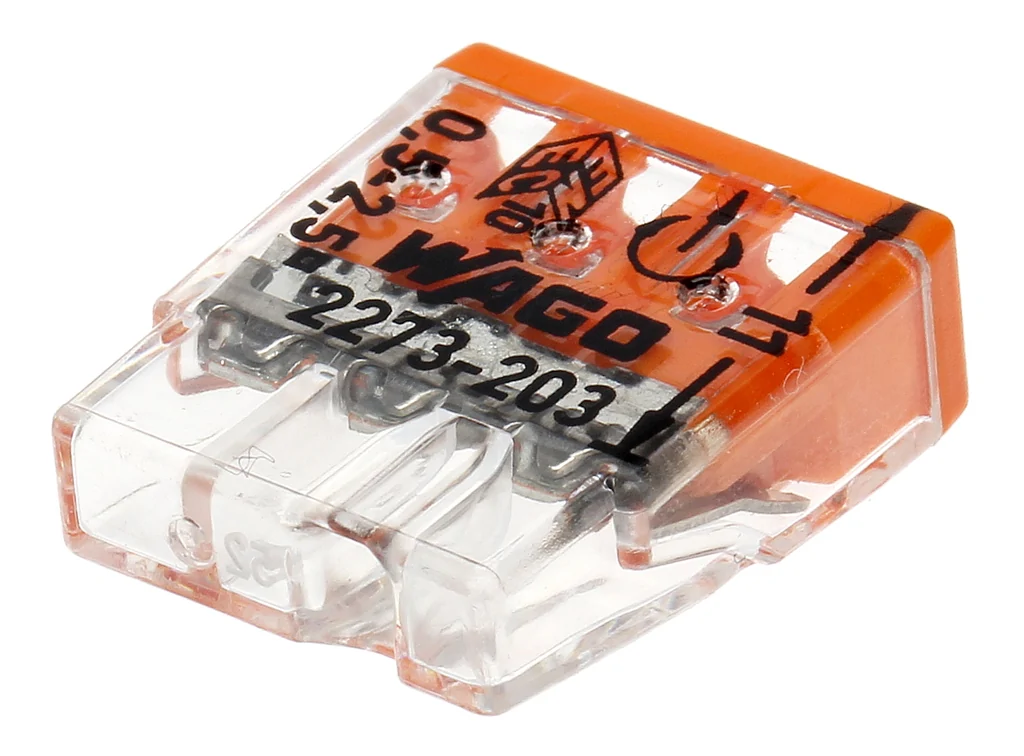

Transparentní pouzdro pro vizuální kontrolu správné polohy vodiče

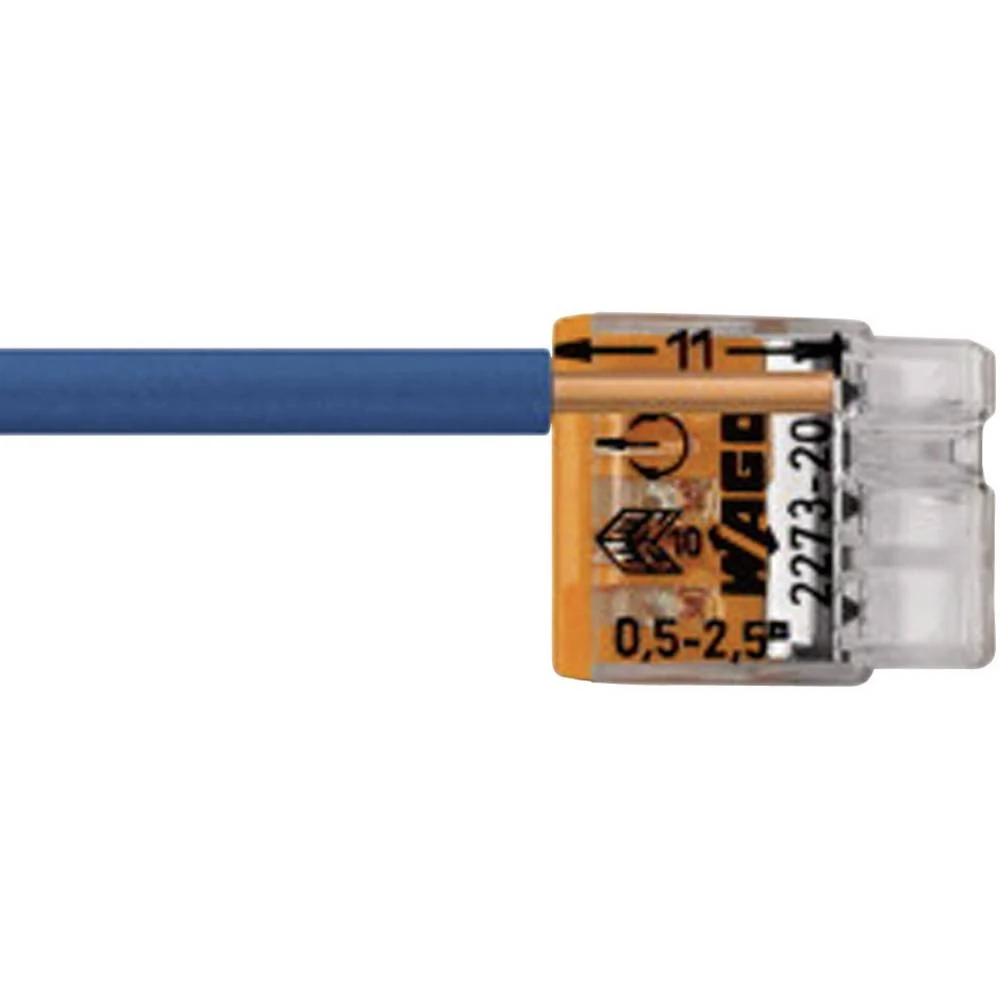

Průhledové okénko ke kontrole délky odizolování

Videa

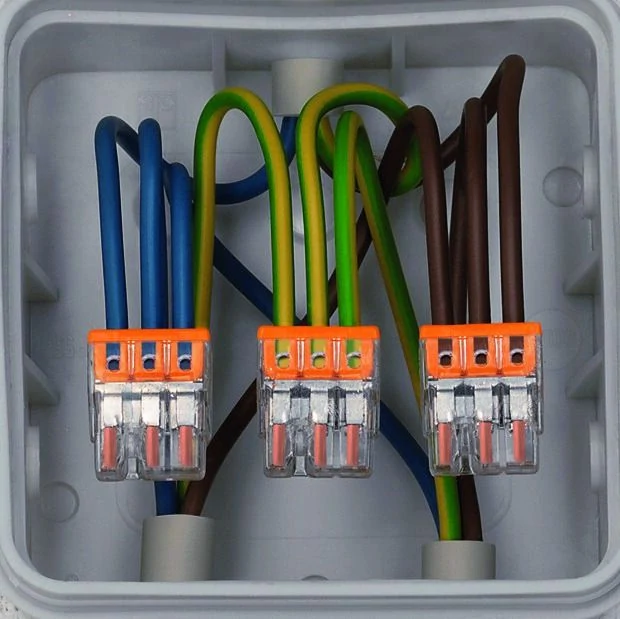

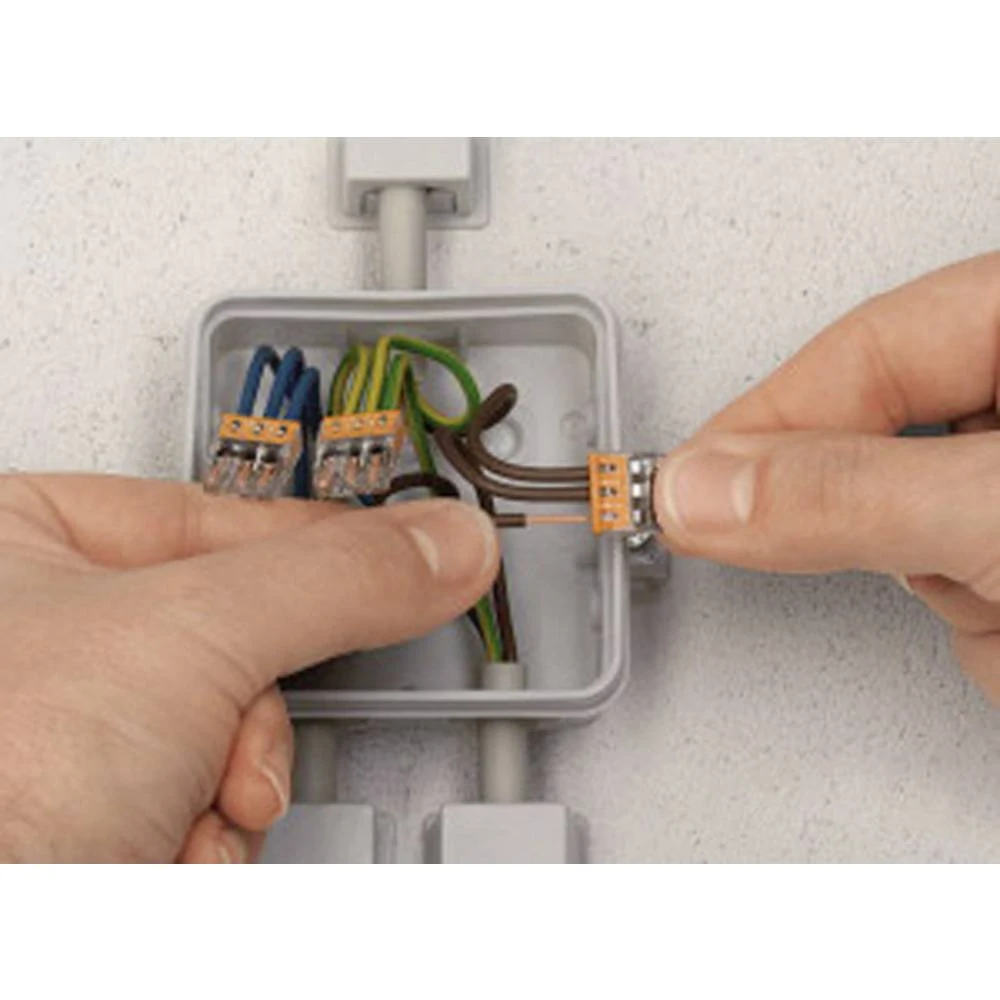

Fotogalerie - použití
