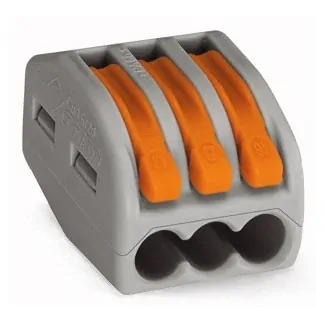

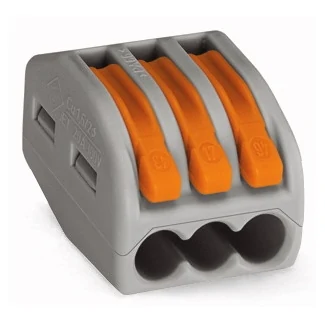

Svorka na vodiče WAGO s upínáním

	Obj. č.:	39460
	Model:	222-413

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

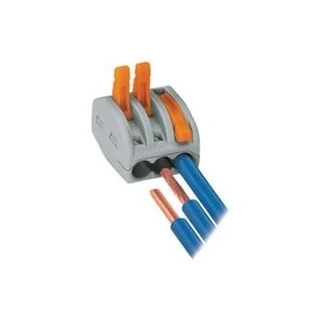

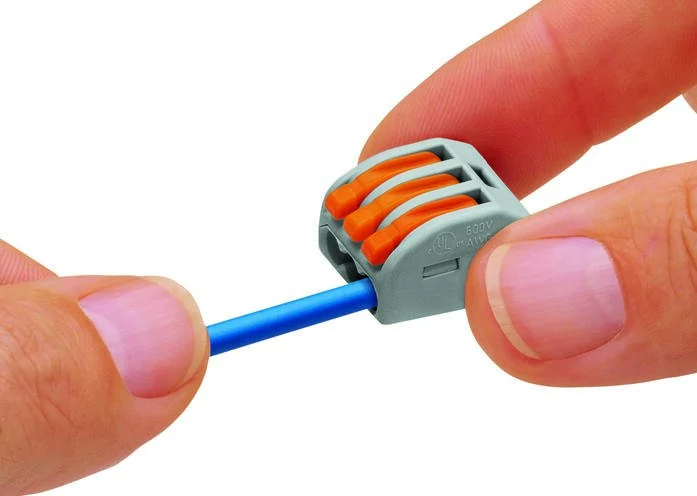

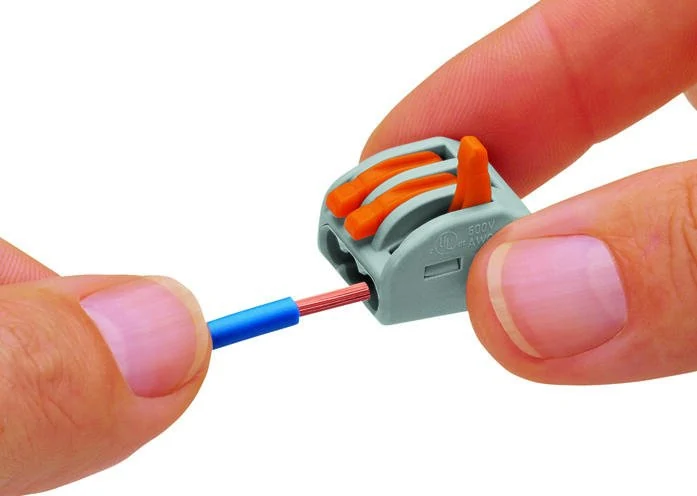

Třívodičová svorka s ovládacími páčkami pro připojení až 3 odizolovaných jemně laněných nebo plných vodičů.

Parametry - technický list

Max. napětí (U)		400 V
Max. proud (I)		32 A
Průřez připojovaných vodičů		0,8 - 2,5 mm²
Počet připojovacích vodičů		3
Jmenovité rázové napětí		4 kV

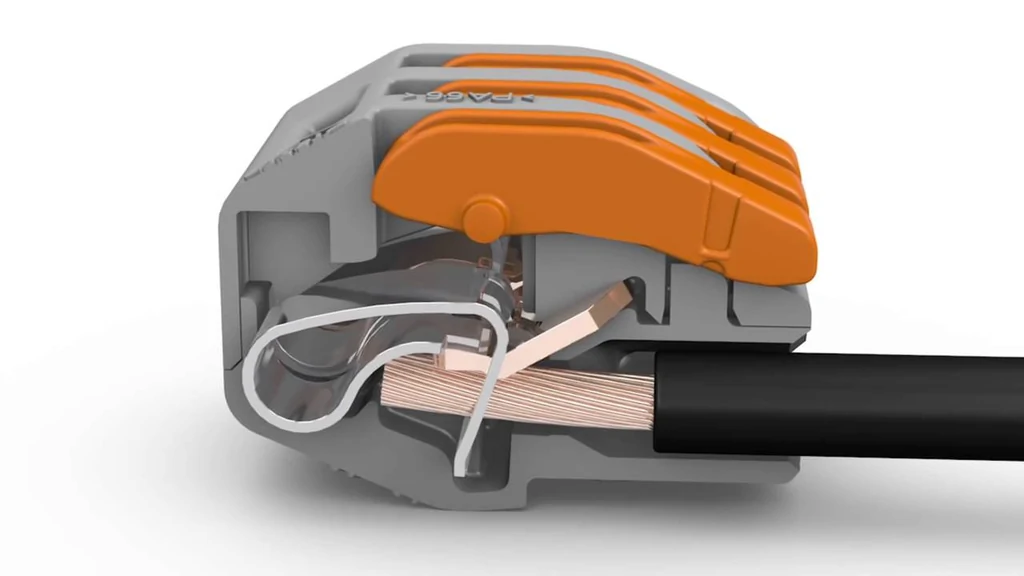

Technologie spojení		CAGE CLAMP®
Počet pólů		1
Hořlavost		V0 třída
Rozměry (v x š x h)		14,5x17x20,5 mm
Barva		Šedá
Hmotnost		4,3 g

Specifikace

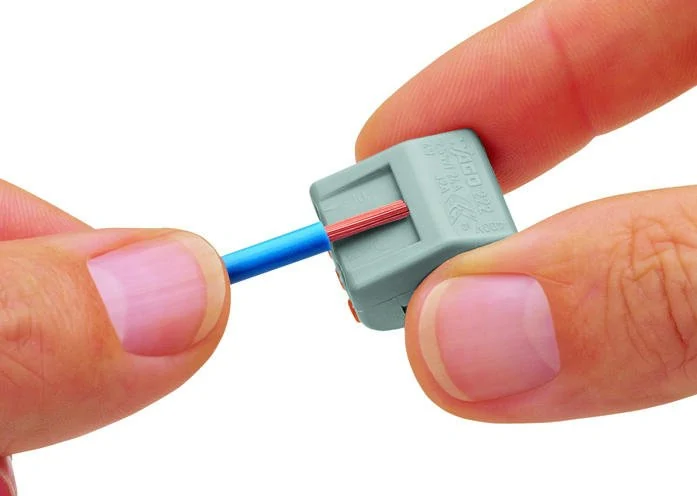

Pomocí svorky s připojením lze spojit 3 odizolované, jemně laněné vodiče od 0,08 mm² do 4 mm², plné nebo vícedrátové vodiče do 2,5 mm²

Videa

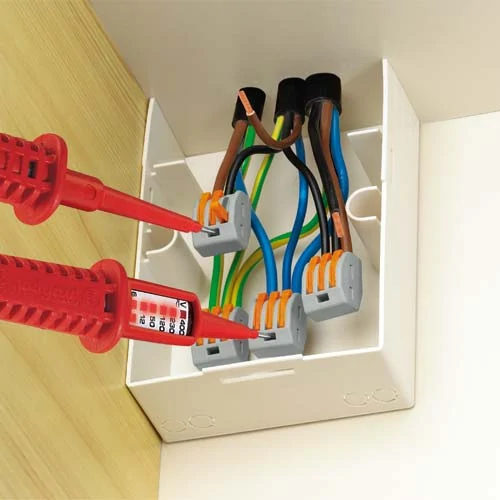

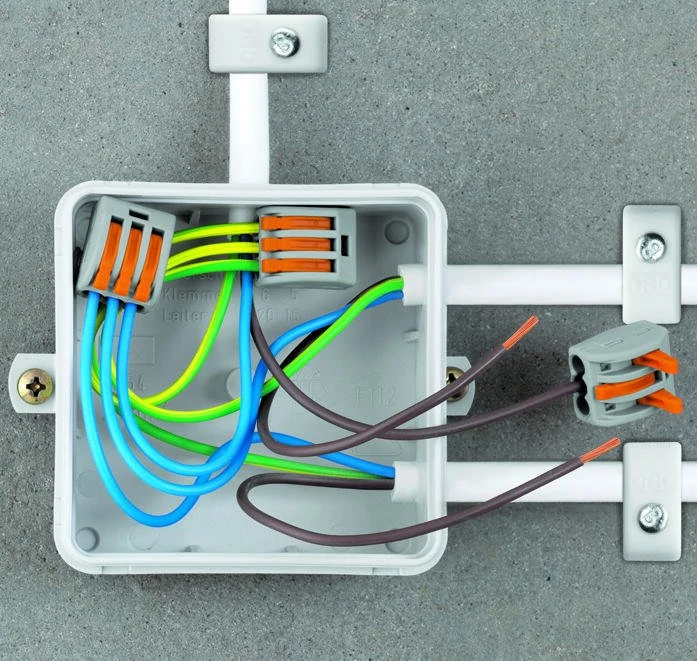

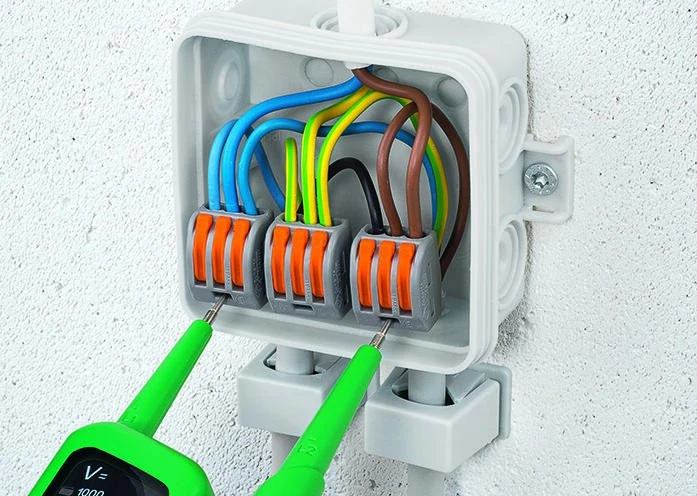

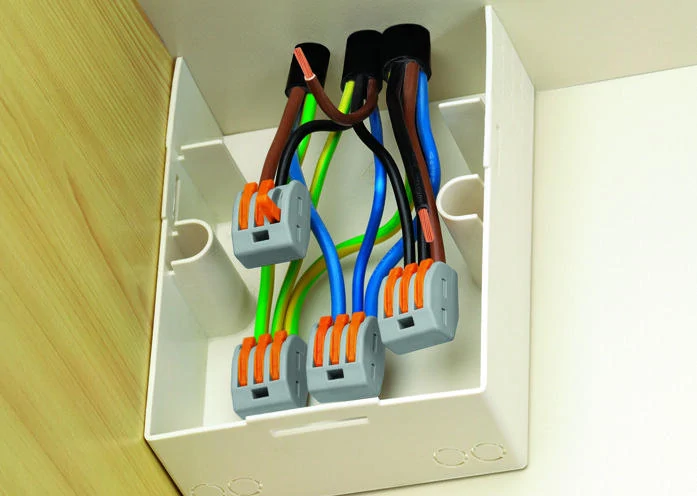

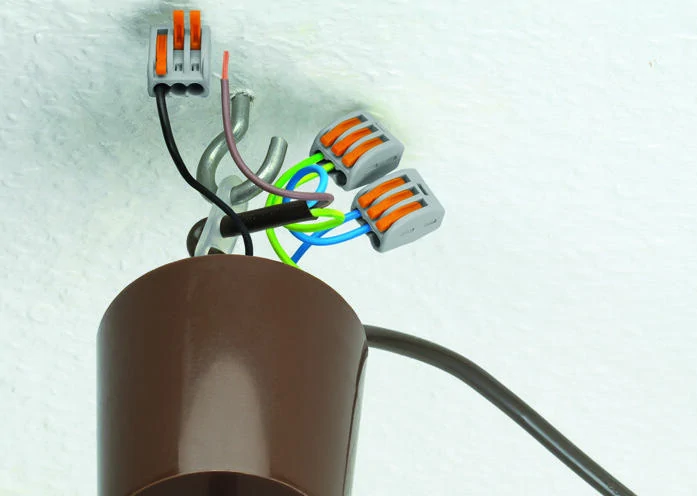

Fotogalerie - použití

Dokumenty ke stažení

Obchodně-technická literatura:

Datovy_list222-413_15.10.2020
Volume1-2019-2020-Technical-Section-en

Návody:

2023_12_Návod
2020_10_Návod, Datovy_list222-413
