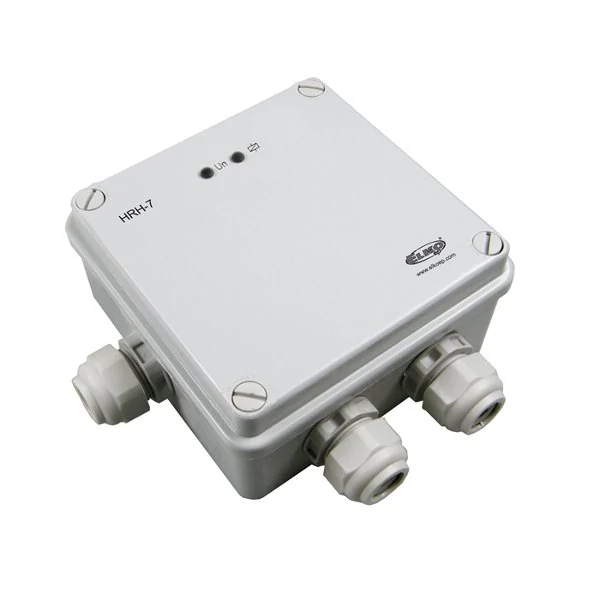

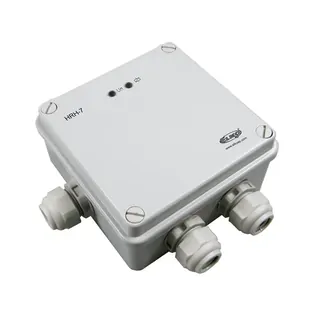

Hladinové hlídání HRH-7, IP65

Použití

Hladinový spínač v krytí IP65 určený do provozu v náročných a průmyslových podmínkách kontroluje hladiny ve studnách, jímkách, nádržích, zásobnících, tankerech.

Parametry - technický list

Napájecí napětí		24-230 V AC/DC
Max. hodnota předřaz. jištění		16 A
Max. spínaný výkon (P) AC1 pro 230 V		4 kW
Max. spínaný výkon (P) AC3 pro 230V		700 VA
Elektrická pevnost		3,75 kV
Kategorie přepětí		III.
Příkon		2 W
Citlivost sond		5 - 100 kΩ
Napětí na sondách (U)		max. 3,5 V
Proud na sondách		AC <0.1 mA
Max. délka přívodního vodiče k sondám		70 m
Možnost nastavení časové prodlevy při změně výšky hladiny		0,5 - 10 s
Indikace chodu čerpadla		Ano
Umístění v suchém prostředí		Ano
Řízení dopouštění a vypouštění		Ano
Hlídání hladiny vody		Ano
Mechanická životnost v cyklech		30 000 000
Elektrická životnost v cyklech		100 000
Montážní poloha		Libovolná
Stupeň znečištění		2
Rozměry (v x š x h)		115x115x60 mm
Krytí IP		65
Max. zatížení kontaktů AC1		16 A
Max. zatížení kontaktů AC3		6 A
Průřez připojovaných vodičů		2 x 2,5 mm²
Počet kontaktů		1 x přepínací
Určeno pro		Dopouštění a vypouštění (ochranu čerpadla)
Indikace napájecího napětí		Ano
Optická signalizace polohy kontaktů		Ano
Kontrola úrovně hladiny		Dvou hladin
Hmotnost		0,241 kg
Jmenovité napětí zátěže (U) do		230 V AC
Venkovní použití		Ano
Provozní teplota		-20 až +55 °C
Montáž na DIN lištu		Ne
Výrobce		ELKO EP s.r.o.

Specifikace

• vysoké krytí IP65 jej předurčuje k provozu v náročných podmínkách
• spínač hlídá hladiny ve studnách, jímkách, nádržích, tankerech, zásobnících...
• v rámci jednoho přístroje lze zvolit tyto konfi gurace: - jednohladinový spínač vodivých kapalin (vznikne propojením H a D) - dvouhladinový spínač vodivých kapalin
• volba funkce dočerpávání nebo odčerpávání • nastavitelné časové zpoždění výstupu (0.5 - 10 s)
• potenciometrem nastavitelná citlivost (5 - 100 kΩ)
• měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
• měřící obvody jsou od napájení výrobku a obvodů kontaktu relé galvanicky odděleny zesílenou izolací dle EN 60664-1 pro kategorii přepětí III.
• výstupní kontakt 1x přepínací 16 A / 250 V AC1

- v rámci jednoho přístroje lze zvolit tyto konfigurace:

- jednohladinový spínač vodivých kapalin hlídá jednu úroveň hladiny (vznikne propojením H a D)

- dvouhladinový spínač vodivých kapalin hlídá dvě úrovně (spíná při jedné úrovni a vypíná při druhé)

- volba funkce dočerpávání nebo odčerpávání
- nastavitelné časové zpoždění výstupu (0.5–10 s)
- potenciometrem nastavitelná citlivost (5–100 k?)
- měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
- galvanicky oddělené napájení UNI 24.. 240 V AC/DC
- výstupní kontakt 1x přepínací 16 A / 250 V AC1
