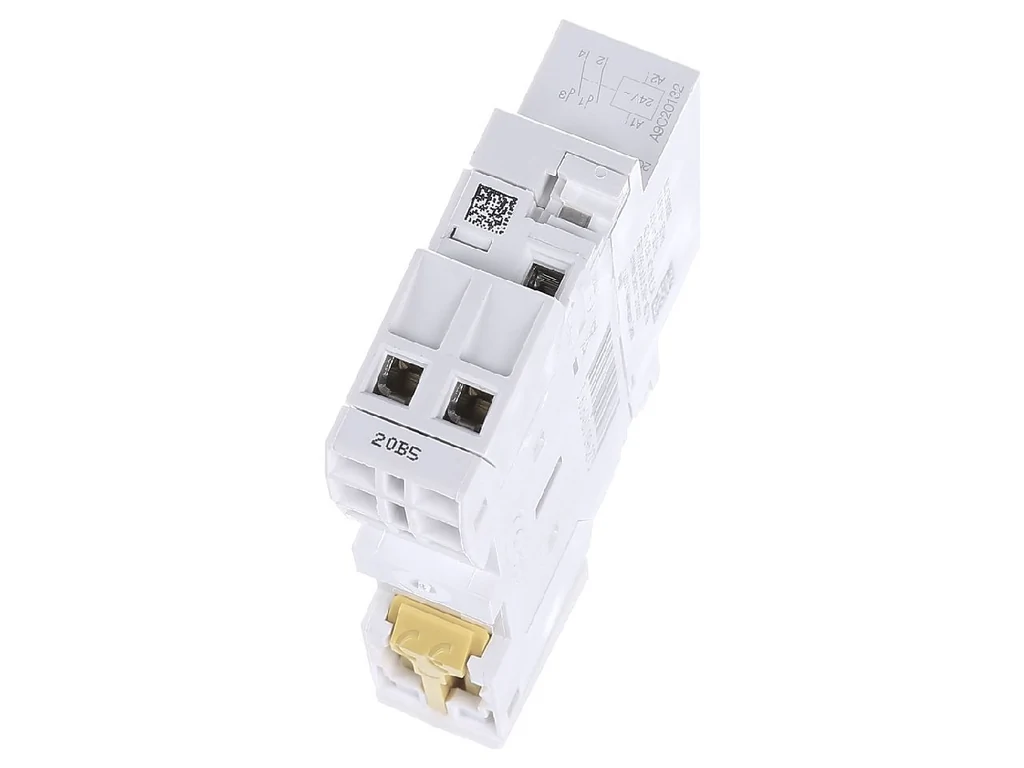

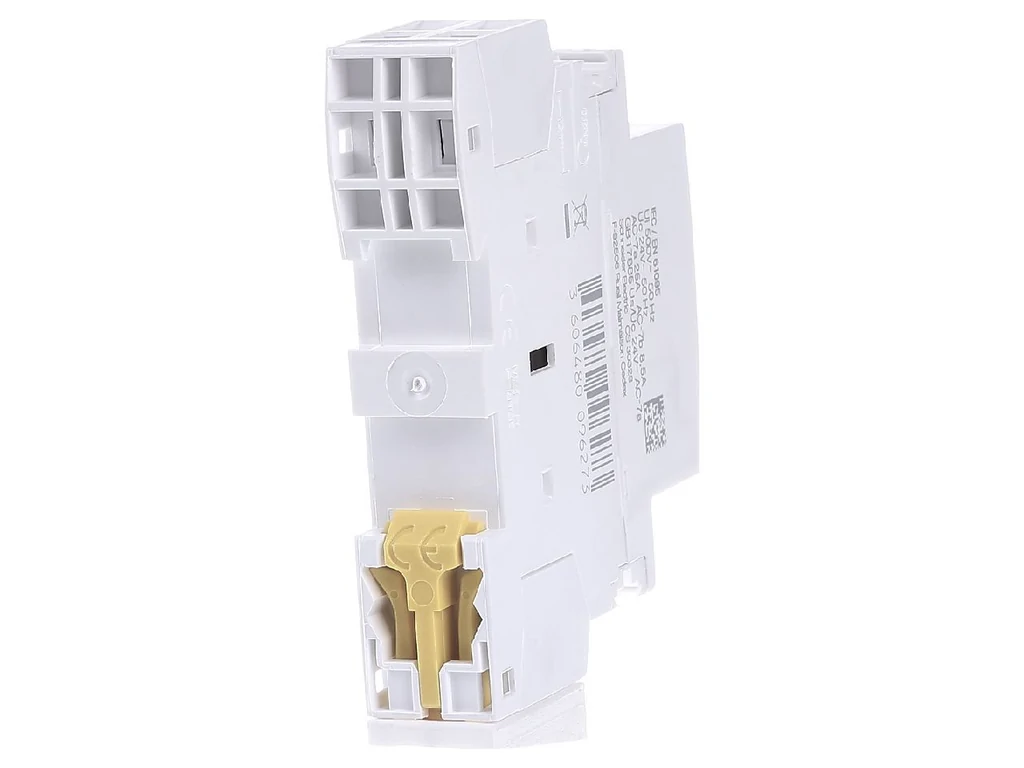

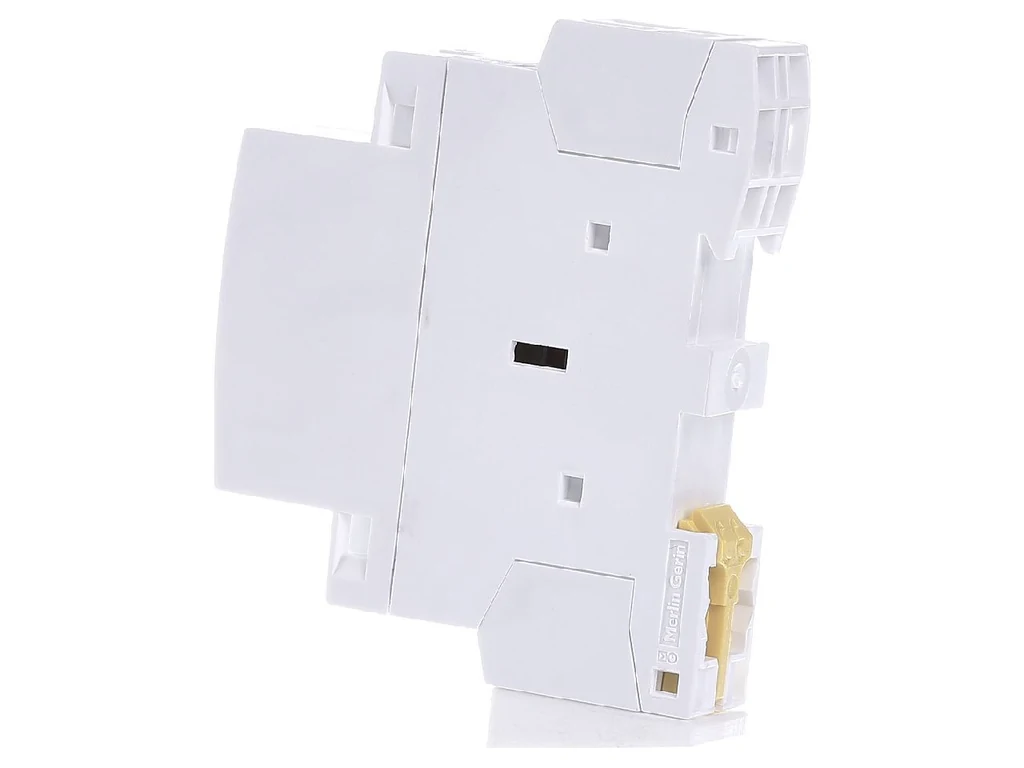

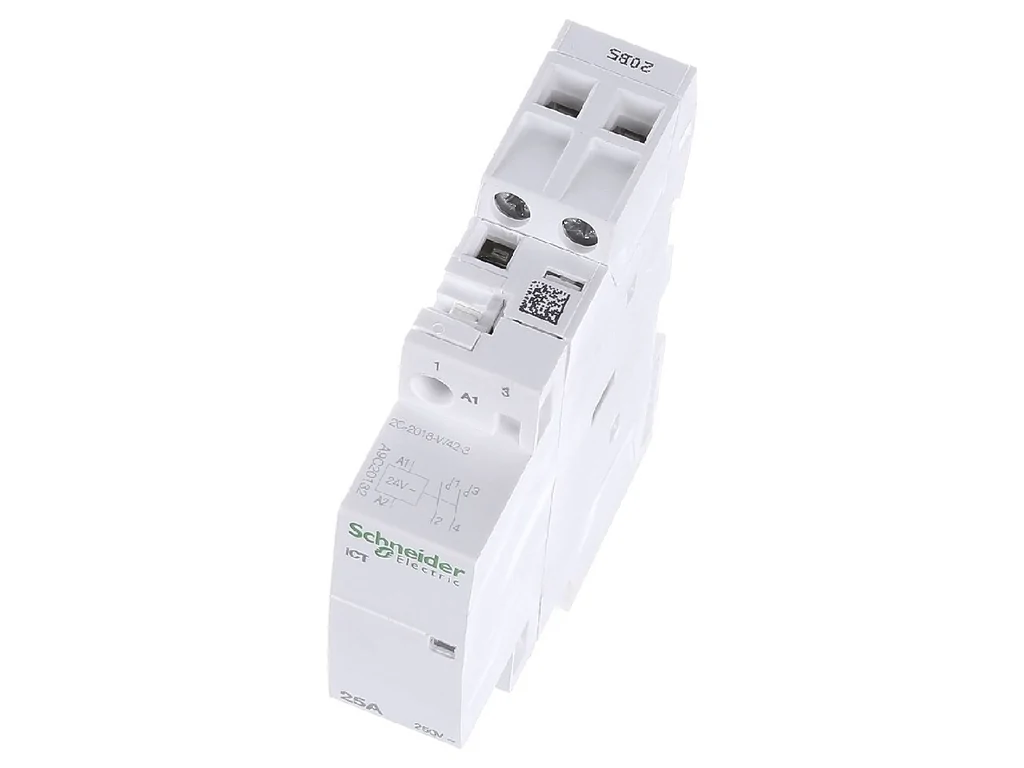

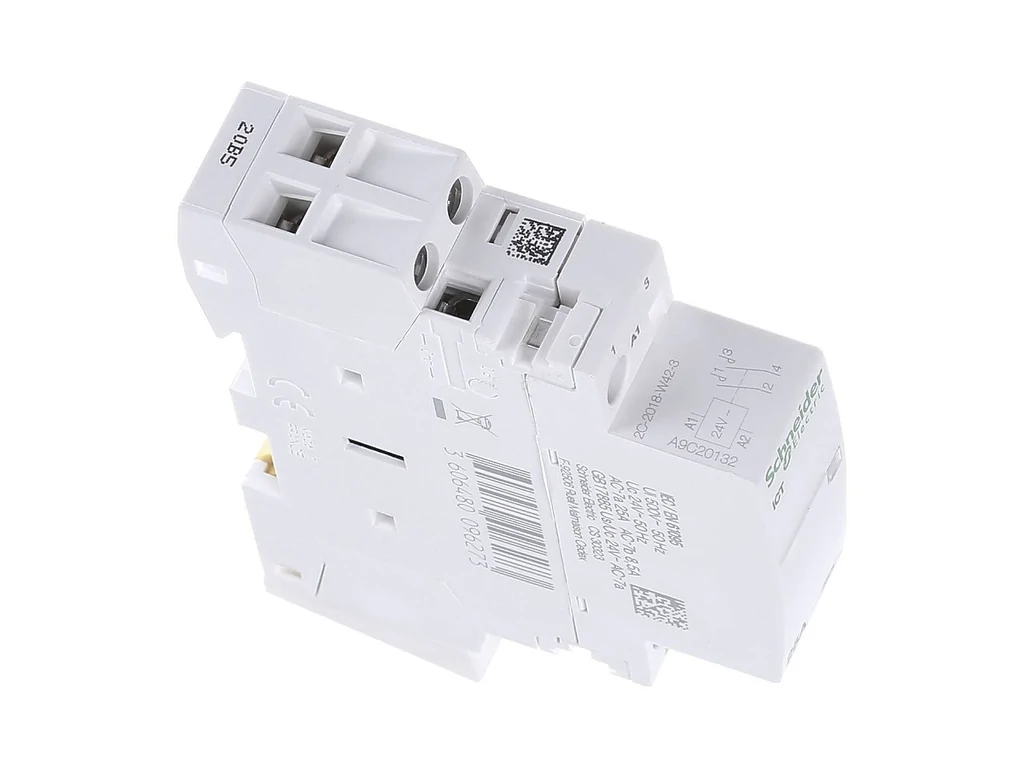

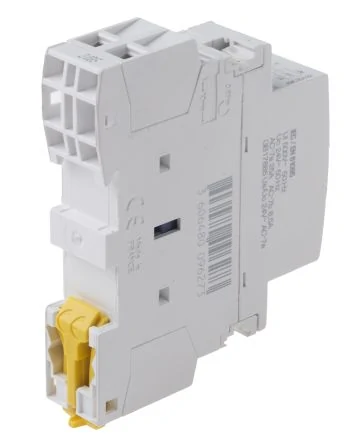

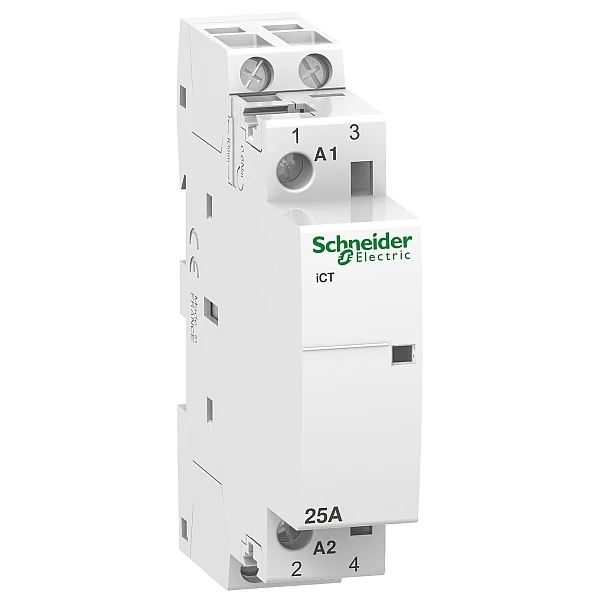

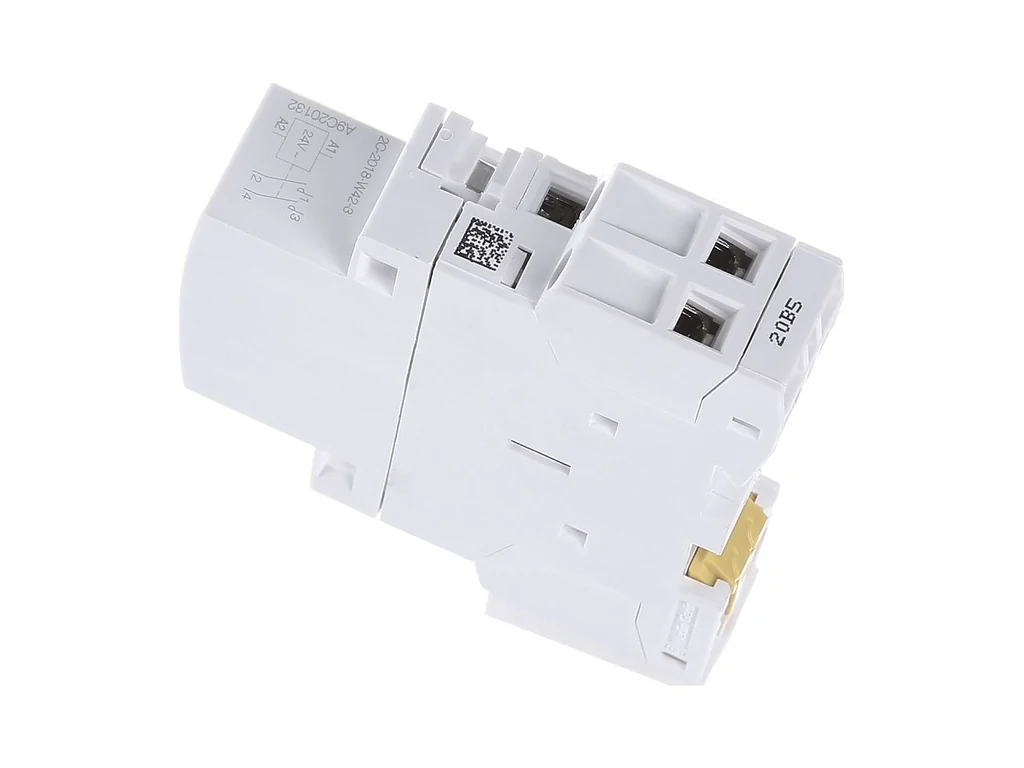

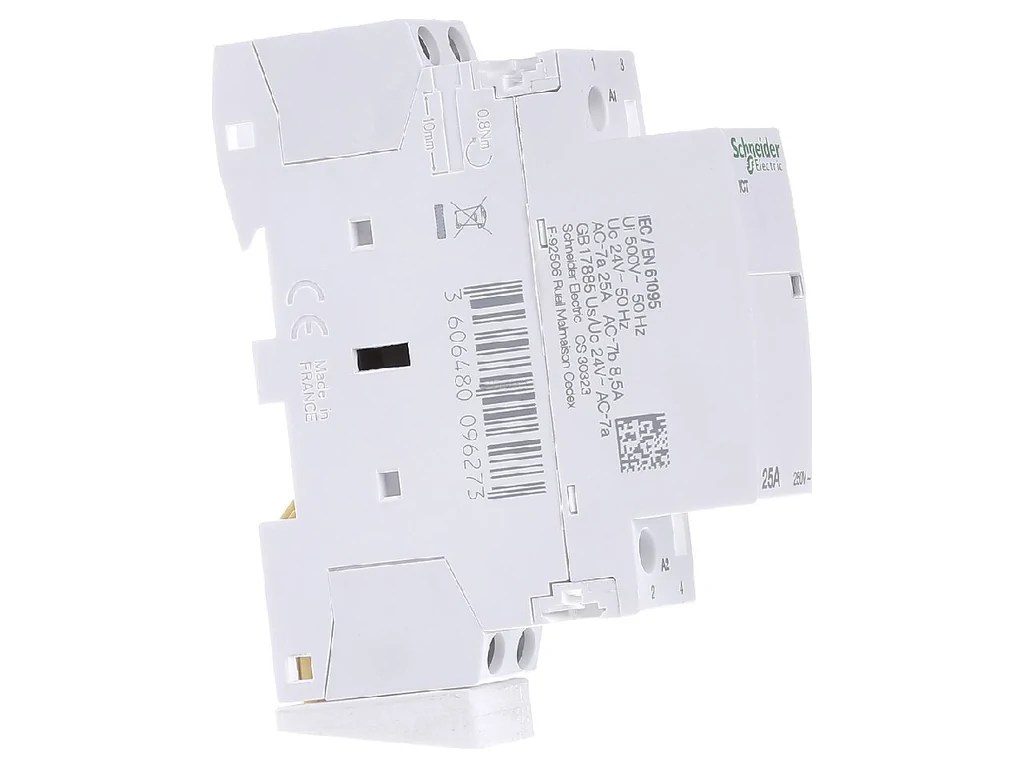

Instalační stykač A9C20132, do 1,9 kW AC3, ovládání 24 V AC

schneider-a9c20132-installationsschuetz-ns5706341_02

schneider-a9c20132-installationsschuetz-ns5706341_03

schneider-a9c20132-installationsschuetz-ns5706341_04

schneider-a9c20132-installationsschuetz-ns5706341_05

schneider-a9c20132-installationsschuetz-ns5706341_06

schneider-a9c20132-installationsschuetz-ns5706341_07

schneider-a9c20132-installationsschuetz-ns5706341_08

	Obj. č.:	39436
	Model:	ICT-25-24

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Slouží pro spínání elektrických obvodů, zejména odporových zátěží a jednofázových asynchronních motorů příkonem do 1,9 kW AC3. 24 V AC ovládací cívka a výkonné silové kontakty umožní například spuštění silného jednofázového čerpadla povelem ovládací jednotky.

Parametry - technický list

Max. spínaný výkon (P) AC1 pro 230 V		5,7 kW
Max. proud AC1		25 A
Max. spínaný výkon (P) AC3 pro 230V		1,9 kW
Max. proud AC3		8,5 A

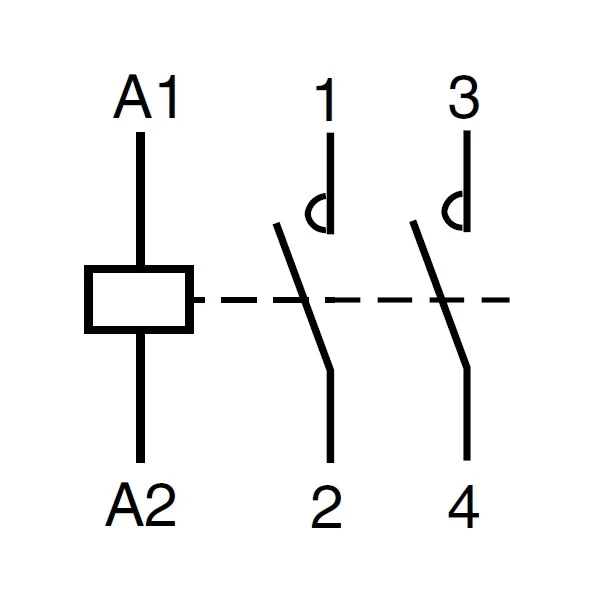

Počet kontaktů NO		2
Jmenovité napětí		230 V AC
Ovládací napětí cívky		24 V AC
Frekvence		50 Hz
Elektrická pevnost		4 kV
Průřez připojovaných vodičů		1 - 6 mm²
Krytí IP		20
Indikace výstupu		Ano

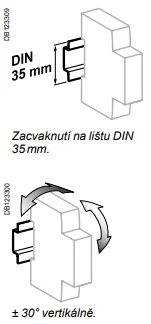

Montáž na DIN lištu		Ano
Počet modulů na DIN liště		2
Záběrový příkon cívky (P)		15 W
Trvalý příkon cívky (P)		3,8 W
Montáž		Nacvaknutím
Barva		Bílá
Mechanická životnost v cyklech		1 000 000
Elektrická životnost v cyklech		30 000
Maximální utahovací moment - zátěž		0,8 Nm
Maximální utahovací moment - cívka		0,8 Nm
Úroveň hluku		30 dB
Tepelné ztráty		1,3 W
Stupeň znečištění		2
Pracovní teplota		-5 až 60 °C
Hmotnost		120 g
Rozměry (v x š x h)		81x18x68,5 mm
Pracovní nadmořská výška		2000 m
