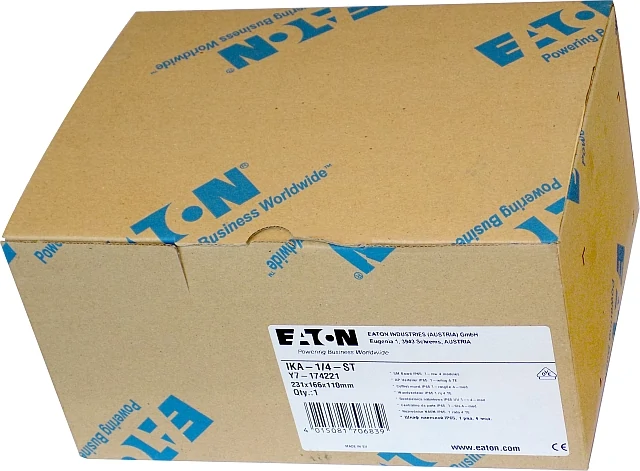

Rozváděč EATON 4, IP65, 4 moduly
|
|
|
|
|
|
|
Obj. č.: | 39474 |
| Model: | EATONIKA4 | |
| Dostupnost: Skladem | |
| Odeslat dotaz k výrobku | Objednat |
Použití
Plastové rozvodnice IKA s vyšším krytím IP65 byly vyvinuty a jsou vyráběny v souladu s normou ČSN EN 62208 ed. 2. Rozvodnice také byly certifikovány na Elektrotechnickém zkušebním ústavu dle ČSN EN 61439-3. Rozvodnice jsou určené pro montáž na omítku do vnitřního a v závislosti na typu i do venkovního prostředí. Produktová řada obsahuje rozvodnice s průhlednými dveřmi a ucelenou nabídku příslušenství.
Parametry - technický list
| Počet modulů na DIN liště | 4 | |
| Počet řad | 1 | |
| Svorkovnice | Šroubové svorky | |
| Krytí IP |  |
65 |
| Max. napětí | 415 V AC | |
| Kmitočet | 50 Hz | |
| Izolační napětí AC | 1000 V | |
| Izolační napětí DC | 1500 V DC | |
| Zkušební napětí | 3,3 kV/50 Hz | |
| Počet můstků PE | 1 | |
| Počet můstků N | 1 | |
| Svorkovnice pro průřezy | 2,5 - 35 mm² | |
| Barva | Světle šedá | |
| Samozhašivý materiál | |
Ano |
| Zkouška žhavou smyčkou | |
650 °C |
| Zkouška žhavou smyčkou 850 °C | Ne | |
| Druh krytu | Dveře | |
| Provedení krytu | Zavřené | |
| Transparentní víko/dveře | Ano | |
| Materiál skříně | ABS | |
| Barva RAL | |
7035 |
| Materiál krytky | PC - polykarbonát | |
| Odolnost proti nárazu IK | |
08 |
| RoHS | Ano | |
| Odvod tepla - tep. okolí +35°C, delta T 20 | |
11 W |
| Odvod tepla - tep. okolí +35°C, delta T 35 | 22 W | |
| Třída ochrany | II | |
| UV odolnost | Ne | |
| Rozsah provozních teplot | -25 až +40 °C | |

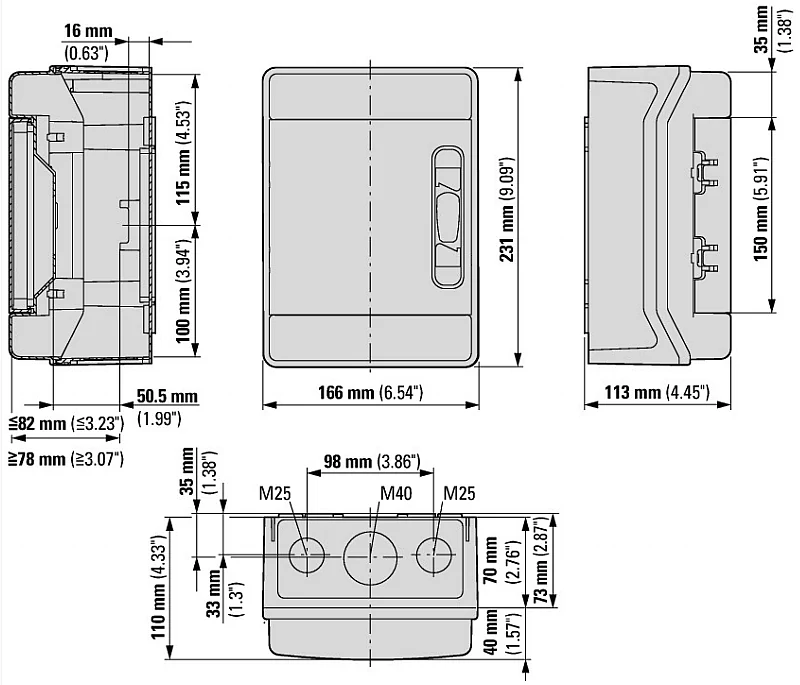

| Rozměry - hloubka x délka x výška | 110 x 166 x 231 mm | |
| Hmotnost | 0,8 kg |
Specifikace

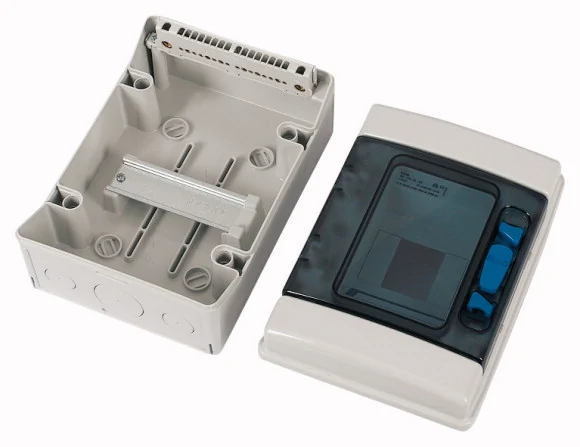

Jednořadový plastový rozvaděč pro modulů. Povrchová montáž. Balení obsahuje vlastní rozvodnici, dvířka, přístrojové DIN lišty, N + PE svorkovnice, čelní kryt s výřezem pro přístroje, záslepku neobsazených pozic, štítek pro popis instalovaných přístrojů. Předlisované otvory pro kabelové průchodky, metrické kabelové vstupy nahoře a dole, zboku, na zadní desce.
• Stupeň krytí IP65
• Třída ochrany II, plně izolované
• Provedení na omítku
• Zkouška žhavou smyčkou 650 °C
• Odolnost proti mechanickým nárazům IK08

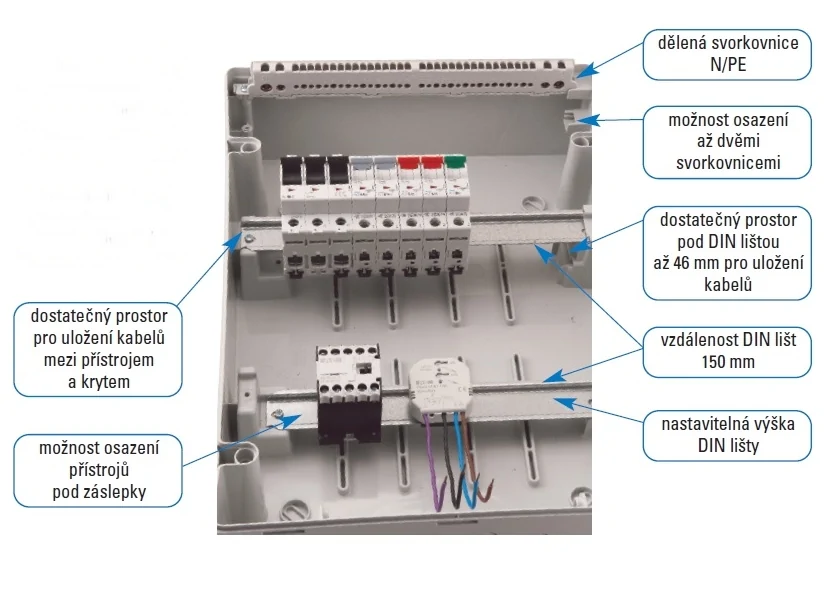

• Pod přístrojovou lištou prostor pro kabely až 46 mm
• Přístrojové lišty s nastavitelnou hloubkou
• Svorkovnice pro nulový a ochranný vodič
• Rychlé a snadné obrácení závěsů dveří
• Předlisované metrické otvory pro přívod kabelů
• Intuitivní zablokování a odblokování dveří
• Možnost doplnění o zámek dvířek
• Skříň RAL 7035, průhledné dveře
• Návazné normy a ustanovení - EN 62208, IEC/EN 60670-24
• Certifikované dle ČSN EN 62208
• Certifikované dle ČSN EN 61439-3
Fotogalerie - použití
Dokumenty ke stažení

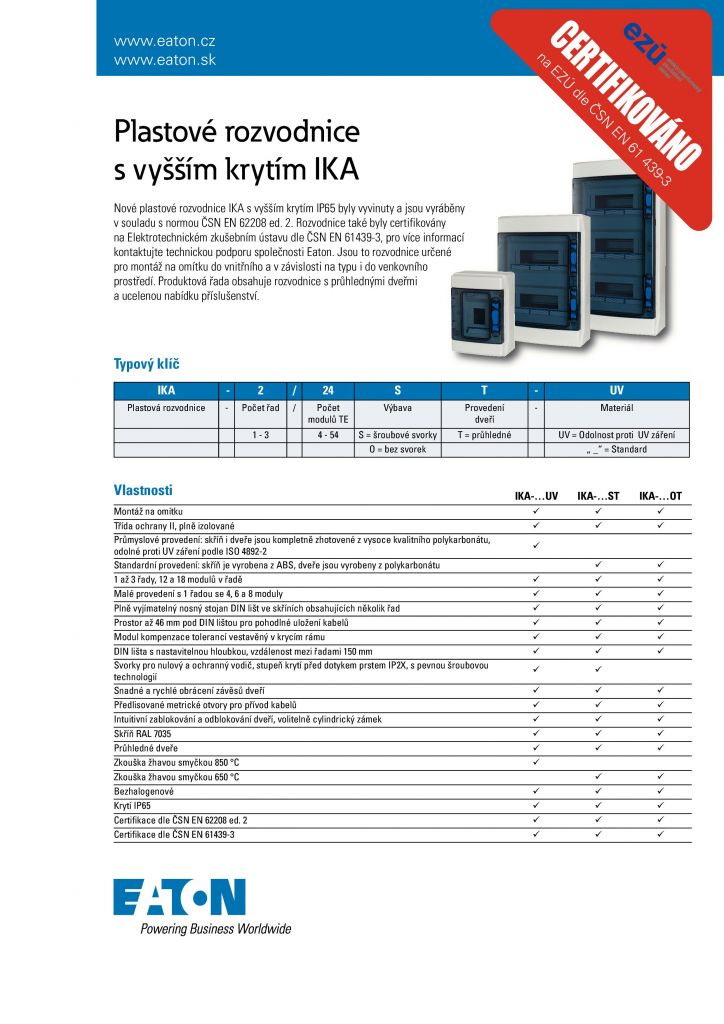

- letak-ika
