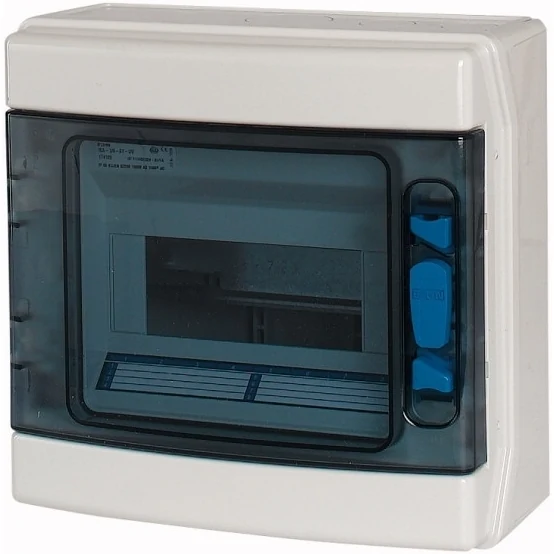

Rozváděč EATON 8, IP65, 8 modulů

	Obj. č.:	39476
	Model:	EATONIKA8

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Plastové rozvodnice IKA s vyšším krytím IP65 byly vyvinuty a jsou vyráběny v souladu s normou ČSN EN 62208 ed. 2. Rozvodnice také byly certifikovány na Elektrotechnickém zkušebním ústavu dle ČSN EN 61439-3. Rozvodnice jsou určené pro montáž na omítku do vnitřního a v závislosti na typu i do venkovního prostředí. Produktová řada obsahuje rozvodnice s průhlednými dveřmi a ucelenou nabídku příslušenství.

Parametry - technický list

Počet modulů na DIN liště		8
Počet řad		1
Krytí IP		65
Max. napětí		415 V AC
Kmitočet		50 Hz
Izolační napětí AC		1000 V
Izolační napětí DC		1500 V DC
Zkušební napětí		3,3 kV/50 Hz
Počet můstků PE		1
Počet můstků N		1
Svorkovnice		Šroubové svorky
Svorkovnice pro průřezy		2,5 - 35 mm²
Barva		Světle šedá
Samozhašivý materiál		Ano
Zkouška žhavou smyčkou		650 °C
Zkouška žhavou smyčkou 850 °C		Ne
Druh krytu		Dveře
Provedení krytu		Zavřené

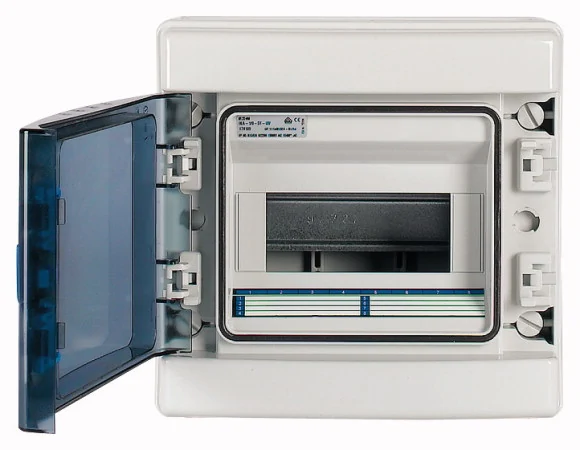

Transparentní víko/dveře		Ano
Materiál skříně		ABS
Barva RAL		7035
Materiál krytky		PC - polykarbonát
Odolnost proti nárazu IK		08
RoHS		Ano
Odvod tepla - tep. okolí +35°C, delta T 20		14 W
Odvod tepla - tep. okolí +35°C, delta T 35		29 W
Třída ochrany		II
UV odolnost		Ne
Rozsah provozních teplot		-25 až +40 °C

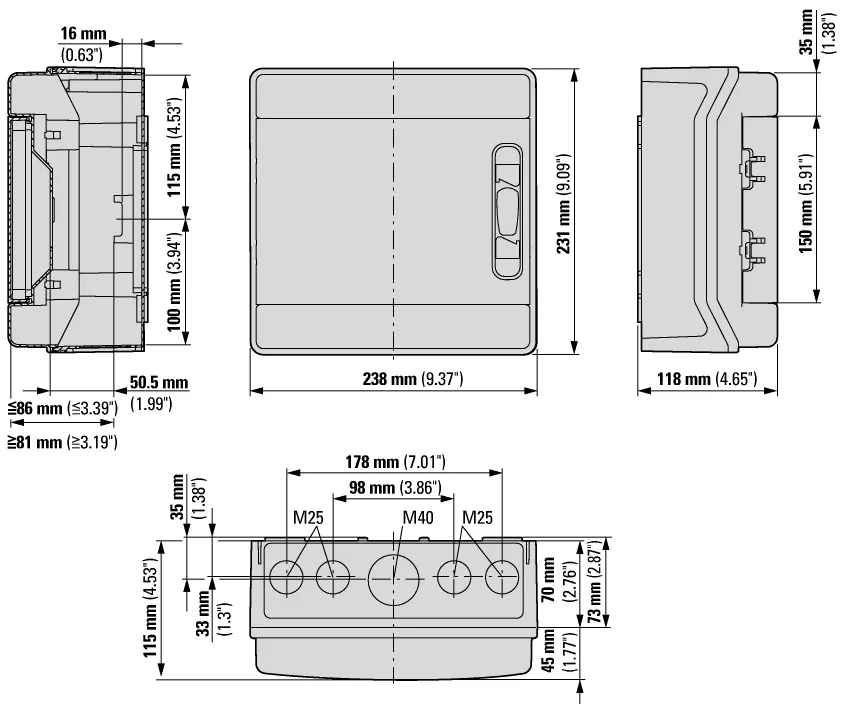

Rozměry - hloubka x délka x výška		115 x 238 x 231 mm
Hmotnost		1,054 kg
Hmotnost balení		1,144 kg

Specifikace

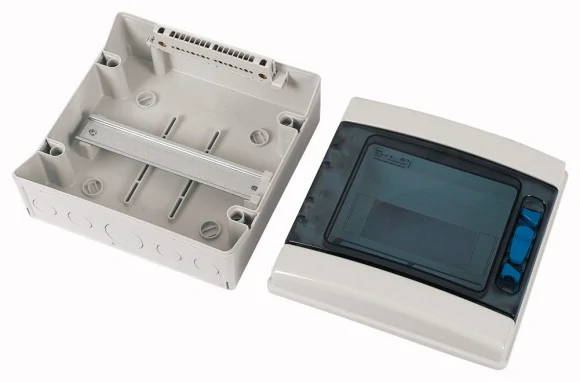

Jednořadový plastový rozvaděč pro modulů. Povrchová montáž. Balení obsahuje vlastní rozvodnici, dvířka, přístrojové DIN lišty, N + PE svorkovnice, čelní kryt s výřezem pro přístroje, záslepku neobsazených pozic, štítek pro popis instalovaných přístrojů. Předlisované otvory pro kabelové průchodky, metrické kabelové vstupy nahoře a dole, zboku, na zadní desce.
• Stupeň krytí IP65
• Třída ochrany II, plně izolované
• Provedení na omítku
• Zkouška žhavou smyčkou 650 °C
• Odolnost proti mechanickým nárazům IK08

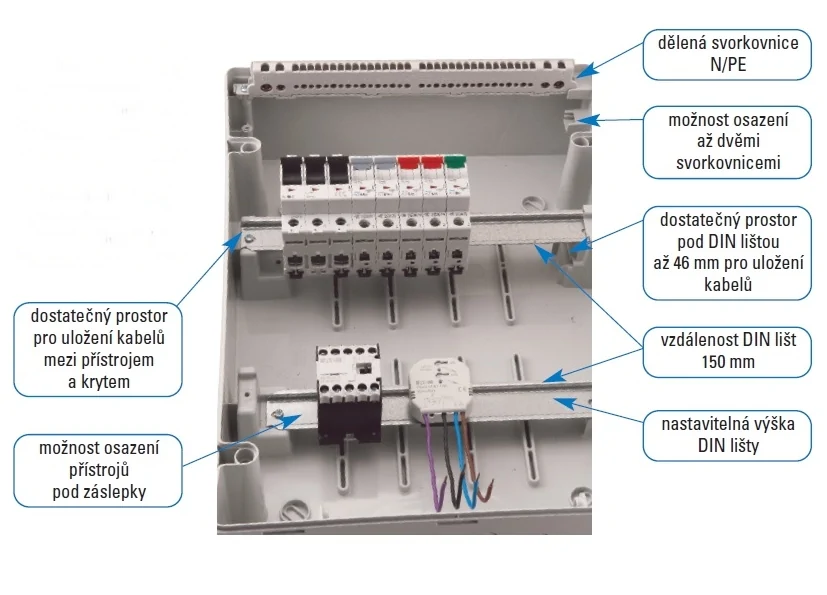

• Pod přístrojovou lištou prostor pro kabely až 46 mm
• Přístrojové lišty s nastavitelnou hloubkou
• Svorkovnice pro nulový a ochranný vodič

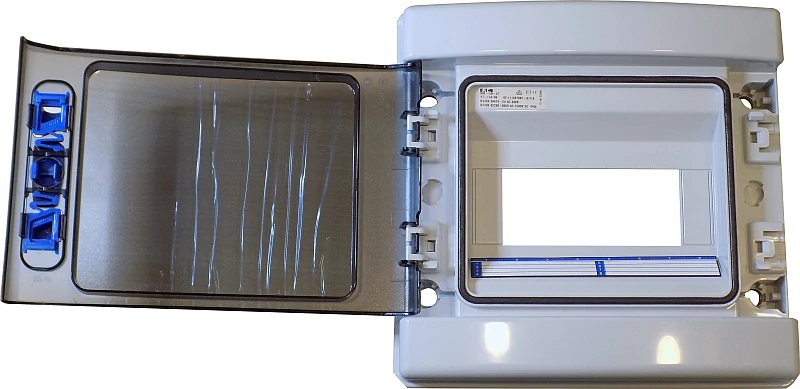

• Rychlé a snadné obrácení závěsů dveří
• Předlisované metrické otvory pro přívod kabelů
• Intuitivní zablokování a odblokování dveří
• Možnost doplnění o zámek dvířek
• Skříň RAL 7035, průhledné dveře
• Návazné normy a ustanovení - EN 62208, IEC/EN 60670-24

• Certifikované dle ČSN EN 62208
• Certifikované dle ČSN EN 61439-3

• Stupeň krytí IP65

• Třída ochrany II, plně izolované

• Provedení na omítku

• Zkouška žhavou smyčkou 650 °C

• Odolnost proti mechanickým nárazům IK08

• Pod přístrojovou lištou prostor pro kabely až 46 mm

• Přístrojové lišty s nastavitelnou hloubkou

• Svorkovnice pro nulový a ochranný vodič

• Rychlé a snadné obrácení závěsů dveří

• Předlisované metrické otvory pro přívod kabelů

• Intuitivní zablokování a odblokování dveří

• Možnost doplnění o zámek dvířek

• Skříň RAL 7035, průhledné dveře

• Certifikované dle ČSN EN 62208

• Certifikované dle ČSN EN 61439-3
