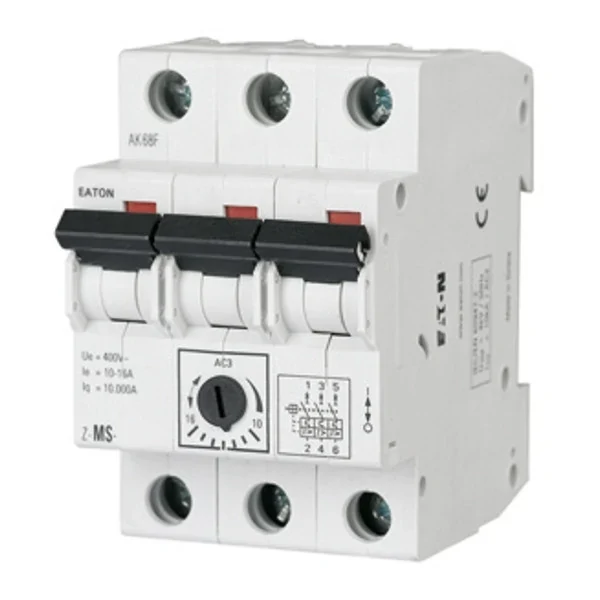

Třífázový motorový spouštěč EATON

	Obj. č.:	39420
	Model:	Z-MS-4/3
Typ:

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Spínače motorů ZM - ochrana jednofázových a třífázových motorů motorů proti přetížení nadproudem. Použitelný rovněž jako hlavní vypínač. Izolační vlastnosti splňují požadavky ČSN EN 60947.

Parametry - technický list

Jmenovité napětí (U)		230/400 V
Krytí IP		20
Počet modulů na DIN liště		3
Počet pólů		3
Průřez připojovaných vodičů do		1 - 25 mm²
Max. proud		16-25 A
Max. spínaný výkon (P) AC3 pro 3x400V		11 kW
Provozní teplota		-25 ... +50 °C
Hmotnost		0,366 g
Rozměry (v x š x h)		80x52,5x60 mm

Specifikace

Spínač je vybaven tepelnou a elektromagnetickou spouští.
Tepelná spoušť je nastavitelná v poměru proudů 1:1,6, zkratová je pevně nastavená. Sepnutý nebo rozepnutý stav kontaktů lze snadno sledovat pomocí barevné mechanické indikace.

Rozsah 16,0-25,0A
Mechanická trvanlivost až 20 000 cyklů.
Elektrická trvanlivost AC-3 při I_e - 6000 spínacích cyklů.
Rozsah okolní teploty -25 .... +50C.
Jmenovitý pracovní proud při AC 13 - 6A/250V.
Zkratová spoušť pevně nastavená.
Nastavitelná spoušť proti přetížení.
Rozsah 16-25A.
Signalizace polohy kontaktů červená / zelená.
Možnost volby vstupních / výstupních svorek

Dokumenty ke stažení

Návody:

2022_01_Navod-modulové pristroje EATON
