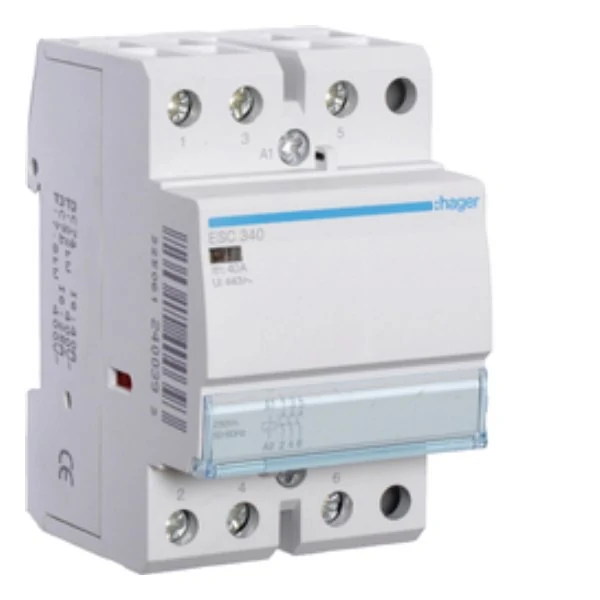

Instalační stykač ESC 340, 3 póly, 7,8 kW, ovládání 230 V AC

	Obj. č.:	39417
	Model:	ESC340

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Instalační stykač pro spínání a řízení tepelných spotřebičů, osvětlení a motorů. 3 spínací kontakty, ovládací cívka 230 V AC.

Parametry - technický list

Max. spínaný výkon (P) AC1 pro 3x400V		22 kW
Jmenovitý proud		40 A AC1
Max. spínaný výkon (P) AC3 pro 3x400V		7.8 kW
Jmenovitý proud		25 A AC3
Max. spínaný výkon (P) AC3 pro 230V		2,6 kW
Ovládací napětí cívky		230 V AC
Počet pólů		3 x NO
Jmenovité napětí (U)		400 V
Max. napětí		440 V AC
Spínání třífázových asynchronních motorů		Ano
Jmenovité rázové napětí		4 kV
Kmitočet		50 Hz
Trvalý příkon cívky (P)		7 W
Záběrový příkon cívky (P)		60 W
Způsob připojení		Šrouby
Průřez připojovaných vodičů		4 až 16 mm²
Maximální utahovací moment - zátěž		3,5 Nm
Maximální utahovací moment - cívka		2,5 Nm
Montáž na DIN lištu		Ano
Počet modulů na DIN liště		3
Krytí IP		20
Rozsah provozních teplot		-10 až +50 °C
Rozměry - hloubka x délka x výška		60 x 54 x 85 mm
Hmotnost		310 g

Specifikace

popisový štítek s průhledným krytem
třmenové svorky se šrouby PZ2 (křížové) pro rychlé a spolehlivé zapojení
spoždění při sepnutí a rozepnutí 20 ms
životnost minimálně 200 000 cyklů

Dokumenty ke stažení

Obchodně-technická literatura:

ESC340_RoHS
ESC340_Technický_list
