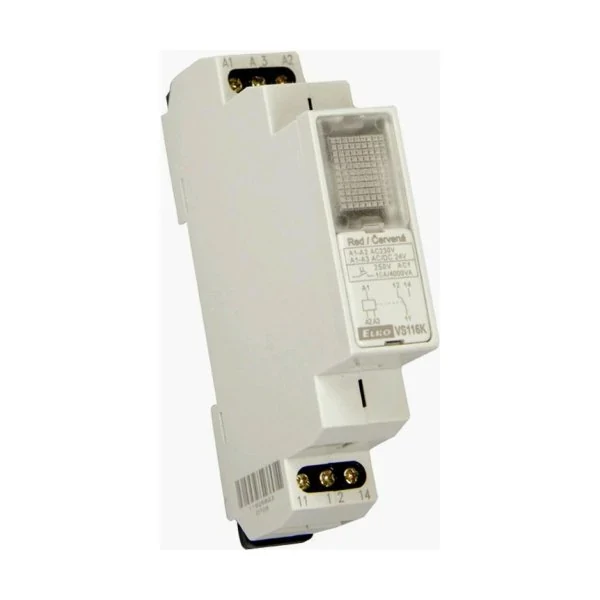

Instalační relé VS 116, do 16 A (AC1), ovládání 24/230 V AC

	Obj. č.:	39201
	Model:	VS116

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Instalační relé ke spínání spotřebičů do 16 A(AC1). Ovládací cívka 24/230 V AC.

Parametry - technický list

Max. spínaný výkon (P) AC1 pro 230 V		4 kW
Ovládací napětí cívky		24/230 V AC
Ovládací napětí cívky		24 V DC
Max. spínaný výkon (P)		384 W DC
Jmenovitý proud		16 A AC1
Jmenovitý proud		3 A AC3
Špičkový proud		30 / < 3 s A
Příkon cívky (P)		1 W
Průřez připojovaných vodičů		3 x 2,5 mm²

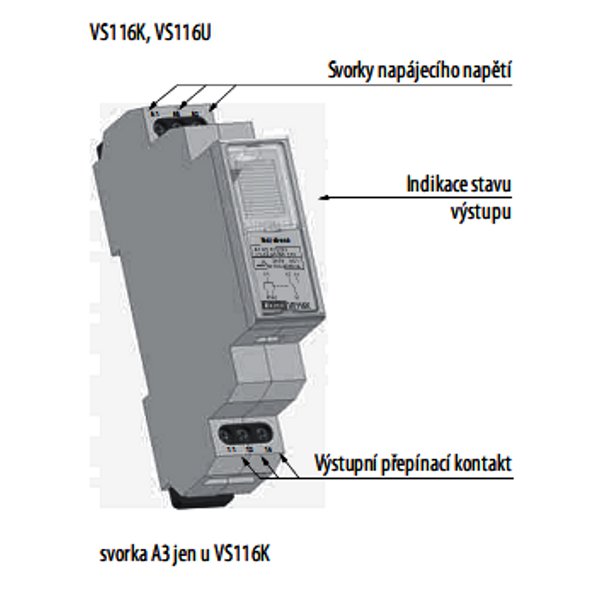

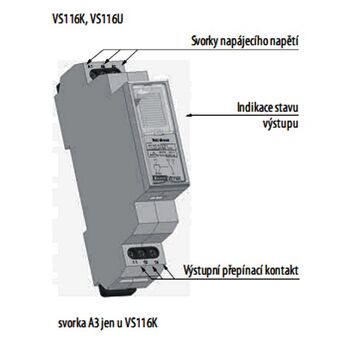

Indikace napájecího napětí		Ano
Montáž na DIN lištu		Ano
Počet modulů na DIN liště		1

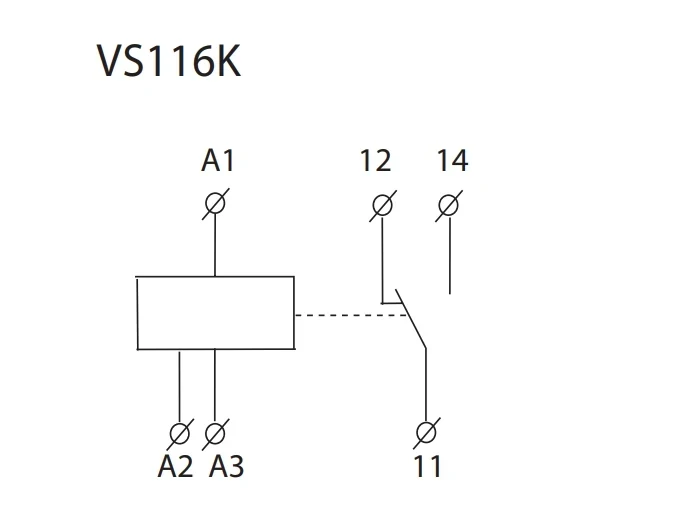

Počet kontaktů		1 x přepínací
Testovací tlačítko pro kontrolu funkčnosti		Ne
Krytí IP		30
Možnost montáže do malých rozvaděčů		Ano
Rozměry (v x š x h)		49x49x21 mm
Spínání el. obvodů		Ano
Spínáni velkých výkonů		Ne
Hmotnost		48 g

Specifikace

Relé může být použito pro spínání asynchronních elektromorů do max. příkonu 700 W.

Fotogalerie - použití

Dokumenty ke stažení

Obchodně-technická literatura:

Katalogovy_list_VS

Ostatní dokumenty:

elko_ep_ujisteni_produkty_2019_cz
