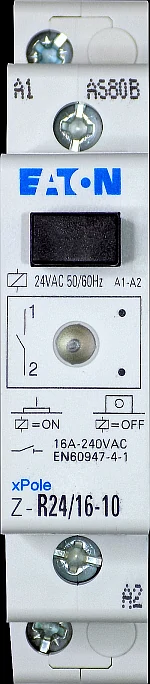

Instalační relé Z-R24/16-10, do 16 A (AC1), ovládání 24 V AC

	Obj. č.:	39206
	Model:	Z-R24/16

Dostupnost: Dočasně vyprodáno

Odeslat dotaz k výrobku	Objednat

Použití

Instalační relé Z-R24/S ke spínání spotřebičů do 16 A. Ovládací cívka 24 V AC. Součástí relé je instalovaná kontrolka.

Parametry - technický list

Ovládací napětí cívky		24 V AC
Jmenovitý proud		16 A AC1
Max. spínaný výkon (P) AC1 pro 230 V		3,8 kW
Jmenovitý proud		3 A AC3
Max. spínaný výkon (P) AC3 pro 230V		720 VA
Max. spínaný výkon (P)		230 W DC
Průřez připojovaných vodičů		3 x 10 mm²
Příkon cívky (P)		2,4 W
Jmenovité rázové napětí		2,5 kV
Montáž na DIN lištu		Ano
Počet modulů na DIN liště		1
Počet kontaktů		1 x přepínací
Testovací tlačítko pro kontrolu funkčnosti		Ne
Krytí IP		20
Možnost montáže do malých rozvaděčů		Ano
Rozměry (v x š x h)		45x90x17,5 mm
Hmotnost		48 g

Specifikace

Optická signalizace provozního stavu LED.
Možnost ruční aktivace tlačítkem.
Všechny svorky mají posuvnou ochranou clonku.
Nízká provozní hlučnost.

Vhodné pro spínání osvětlení a elektrických topení, spínání větrání, tepelných čerpadel.

Dokumenty ke stažení

Obchodně-technická literatura:

pct_3741772
