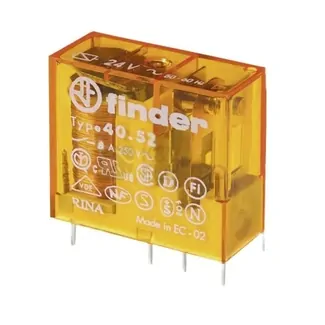

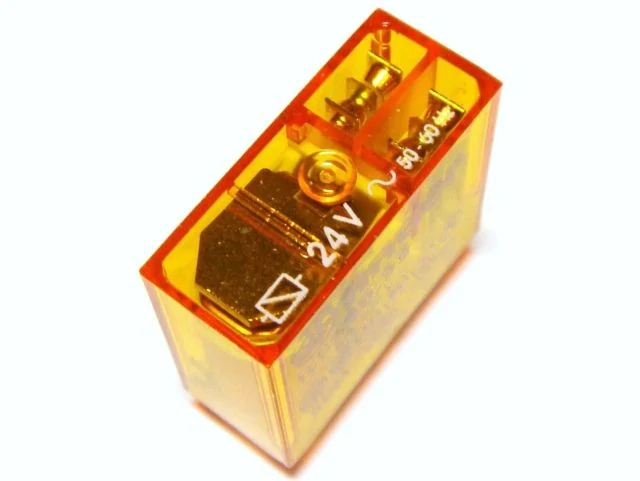

Spínací relé paticové Finder 2P/8A 24 V AC

	Obj. č.:	39225
	Model:	RELE-DIN/PS

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Poznámka

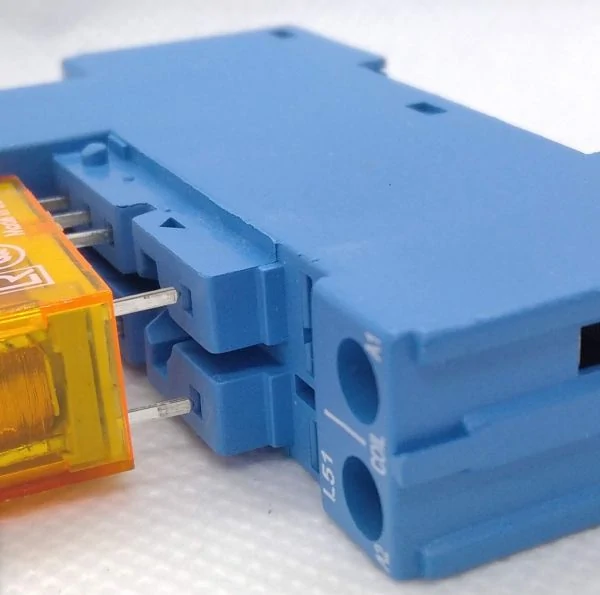

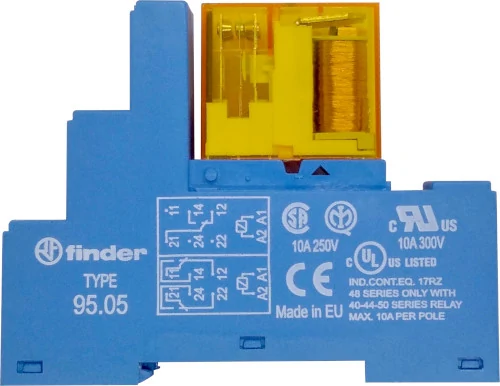

Pro instalaci na DIN lištu doporučujeme patici Patice Finder pro relé řady 2P.

Použití

Standardní výkonové relé do patice a do plošných spojů s velkými výkonovými rezervami a většinou značek zkušeben.

Parametry - technický list

Ovládací napětí		24 V AC
Počet přepínacích kontaktů NO/NC		2
Jmenovitý proud		8 A AC1
Krytí IP		20
Přípojka		Konektorová
Elektrická pevnost		6 kV
Čas přítahu		7 ms
Čas odpadu		3 ms
Odpor cívky		230 Ω
Proud cívkou		45 mA
Trvalý příkon cívky (P)		1 W
Provozní teplota		-40 až + 70 °C

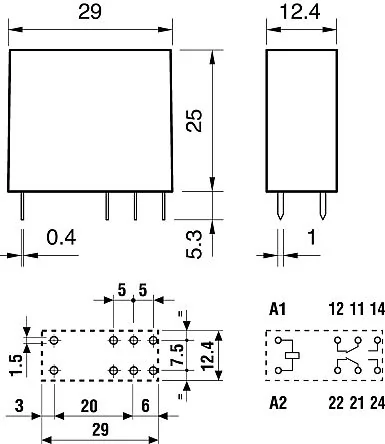

Rozměry (šířka x výška x hloubka)		12,4 x 25 x 29 mm
Hmotnost		17 g

Specifikace

Relé do patice - Řada 40
• rozmanité použití díky materiálu kontaktů a výběru cívek
• cívky AC, DC a DC se zvýšenou citlivostí (500 mW)
• bezpečné oddělení podle ČSN EN 50178, ČSN EN 60204 a ČSN EN 60335 mezi cívkou a kontaktní sadou
• 6 kV(1,2/50 μs), vzdušná vzdálenost i povrchová cesta 8 mm
• vývody délky 5,3 mm pro spolehlivé spojení v patici
• teplota okolí do +85 °C
• patice se šroubovými nebo bezešroubovými svorkami

Relé do patice - Řada 40

Standardní výkonové relé do patice a do PS s velkými výkonovými rezervami a většinou značek zkušeben

• rozmanité použití díky materiálu kontaktů a výběru cívek

• cívky AC, DC a DC se zvýšenou citlivostí (500 mW)

• bistabilní provedení s jednou cívkou

• bezpečné oddělení podle ČSN EN 50178, ČSN EN 60204 a ČSN EN 60335 mezi cívkou a kontaktní sadou

• 6 kV(1,2/50 μs), vzdušná vzdálenost i povrchová cesta 8 mm

• vývody délky 5,3 mm pro spolehlivé spojení v patici

• teplota okolí do +85 °C

• patice se šroubovými nebo bezešroubovými svorkami
