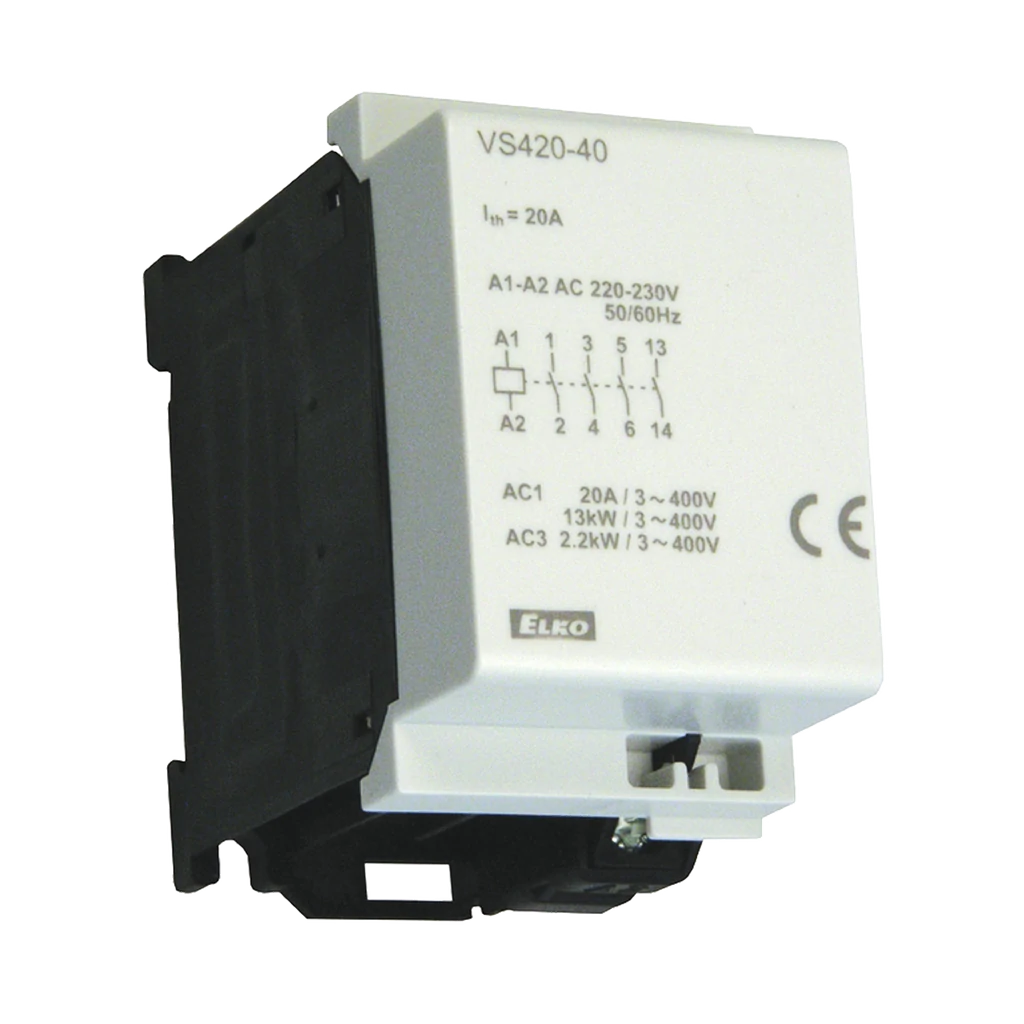

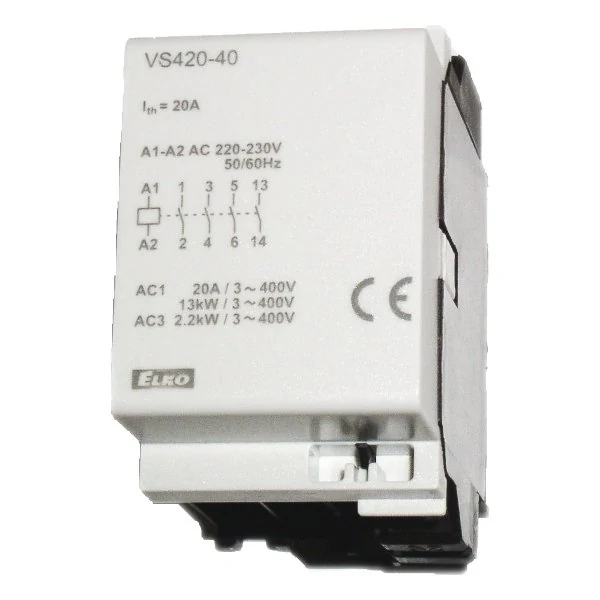

Stykač VS 420, 4x20 A, 24 V AC

	Obj. č.:	39424
	Model:	VS420-24

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Stykače řady VS jsou určeny k pomocnému a výkonovému spínání motorů, strojů, čerpadel nebo svítidel.
Ovládací napětí 24 V AC.
Splňuje podmínky norem IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1, EN 61095, VDE 0660.

Parametry - technický list

Max. spínaný výkon (P) AC1 pro 3x400V		13 kW
Max. spínaný výkon (P) AC1 pro 230 V		7,5 kW
Max. spínaný výkon (P) AC3 pro 3x400V		2,2 kW
Max. spínaný výkon (P) AC3 pro 230V		1,1 kW
Počet kontaktů NO		4
Jmenovité napětí (U)		440 V
Ovládací napětí cívky		24 V AC
Elektrická pevnost		4 kV/mm
Spínání třífázových asynchronních motorů		Ano
Průřez připojovaných vodičů		2,5 mm²
Maximální utahovací moment - zátěž		1,2 Nm
Maximální utahovací moment - cívka		0,6 Nm
Trvalý příkon cívky (P)		7 W
Záběrový příkon cívky (P)		25 W
Krytí IP		20
Montáž na DIN lištu		Ano
Možnost montáže do malých rozvaděčů		Ano
Nejvyšší četnost spínání pro max. zatížení		600 sep/hod.
Pracovní teplota		-5 ... +55 ° °C
Rozměry		35 x 62.5 x 57 mm
Hmotnost		170 g

Specifikace

Nejvyšší četnost spínání pro maximální zátěž - 600/hod.

Fotogalerie - použití

Dokumenty ke stažení

Katalogový list:

Katalogovy_list_VS120_220_420_425_440_463

Obchodně-technická literatura:

Katalogovy_list_VS120_220_420_425_440_463

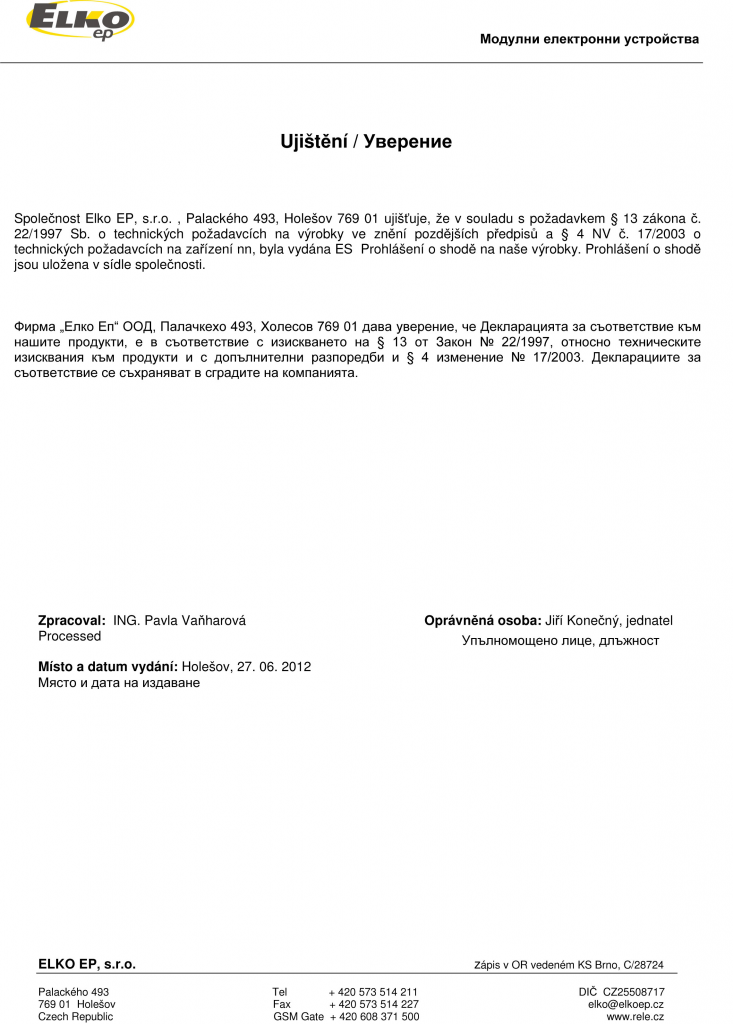

l1_ujisteni_produkty
l1_ujisteni_zbozi
ujisteni_assurance_bg-t2

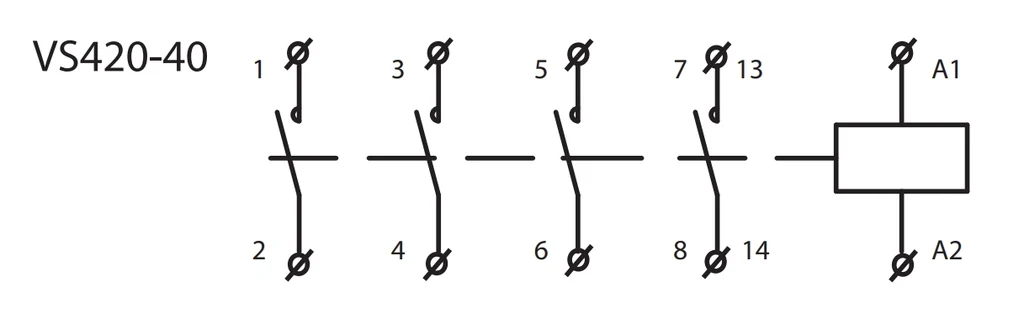

Schémata, detaily, tabulky:

Tabulka kontakty stykace

Ostatní dokumenty:
