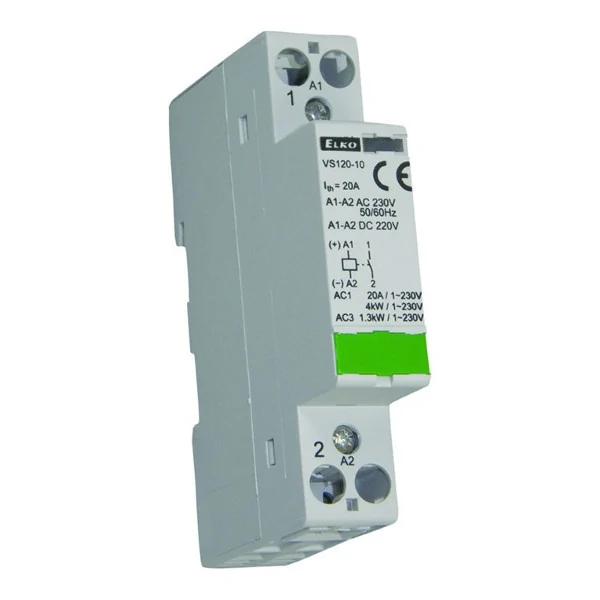

Stykač VS 120-10, do 20 A (AC1), ovládání 230 V AC

	Obj. č.:	39204
	Model:	VS120-10

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Slouží pro spínání elektrických obvodů, zejména odporových zátěží a jednofázových asynchronních motorů příkonem do 1,3 kW.
Splňuje podmínky norem IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1, EN 61095, VDE 0660.

Parametry - technický list

Max. spínaný výkon (P) AC1 pro 230 V		4 kW
Max. spínaný výkon (P) AC3 pro 230V		1,3 kW
Počet kontaktů NO		1
Jmenovité napětí (U)		230 V
Ovládací napětí cívky		230 V AC
Indikace napájecího napětí		Ano
Elektrická pevnost		4 kV/mm
Průřez připojovaných vodičů do		10 mm²
Maximální utahovací moment - zátěž		1,2 Nm
Maximální utahovací moment - cívka		0,6 Nm
Trvalý příkon cívky (P)		2,1 W
Záběrový příkon cívky (P)		1,2 W
Krytí IP		20
Montáž na DIN lištu		Ano
Možnost montáže do malých rozvaděčů		Ano
Počet modulů na DIN liště		1
Nejvyšší četnost spínání pro max. zatížení		600 sep/hod.
Pracovní teplota		-5 ... +55 ° °C
Rozměry (v x š x h)		85 x 17,5 x 60 mm
Hmotnost		120 g

Fotogalerie - použití

Dokumenty ke stažení

Katalogový list:

Katalogovy_list_VS120_220_420_425_440_463

Obchodně-technická literatura:

Katalogovy_list_VS120_220_420_425_440_463

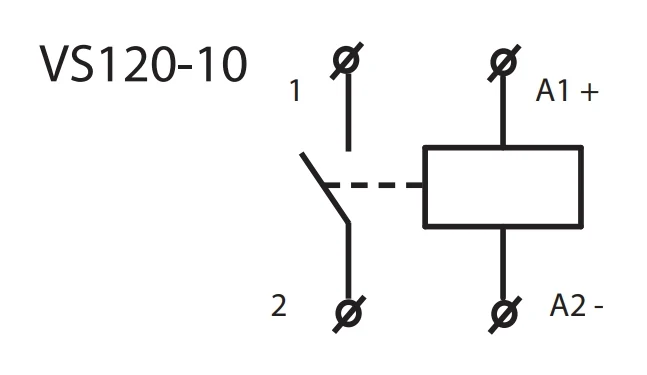

Schémata, detaily, tabulky:

Ostatní dokumenty:
