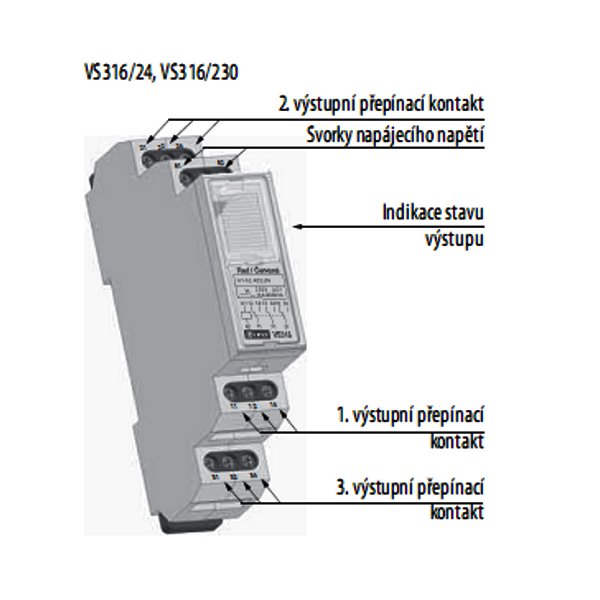

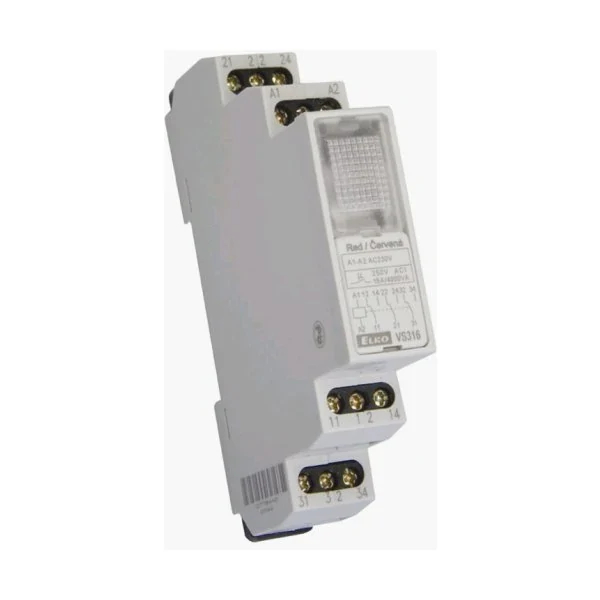

Pomocné relé VS 316 3x16A přepínací, AC/DC 24 V

	Obj. č.:	39202
	Model:	VS316

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Pomocné relé VS 316 3x16A přepínací, ovládací napětí AC/DC 24V. Slouží jako posílení či “rozmnožení” kontaktů stávajícího zařízení. Pomocné ovládání osvětlení, signalizace, reléová stavědla, bojlery, HDO, přímotopy atd.

Parametry - technický list

Napájecí napětí ovládací cívky		24 V AC
Spínaný výkon		4000 W AC1
Max. spínaný výkon (P)		384 W DC
Jmenovitý proud		16 A AC1
Jmenovitý proud		3 A AC3
Špičkový proud		30 / < 3 s A
Průřez připojovaných vodičů		3 x 2,5 mm²
Příkon cívky (P)		1,6 W
Indikace napájecího napětí		Ano
Montáž na DIN lištu		Ano
Počet modulů na DIN liště		1

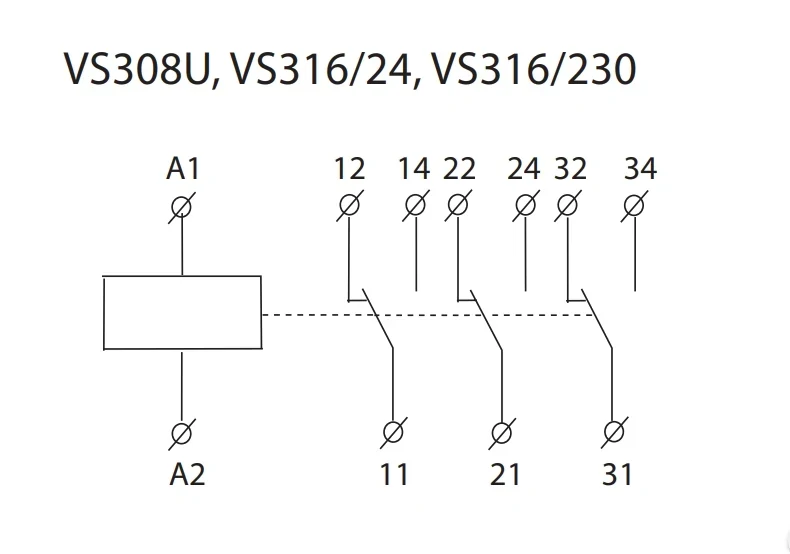

Počet kontaktů		3 x přepínací
Testovací tlačítko pro kontrolu funkčnosti		Ne
Krytí IP		30
Možnost montáže do malých rozvaděčů		Ano
Rozměry (v x š x h)		49x49x21 mm
Spínání el. obvodů		Ano
Spínáni velkých výkonů		Ano
Hmotnost		92 g
