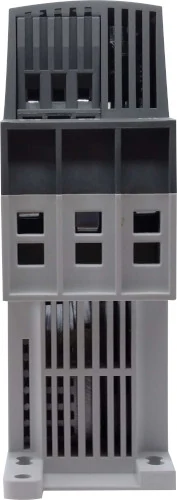

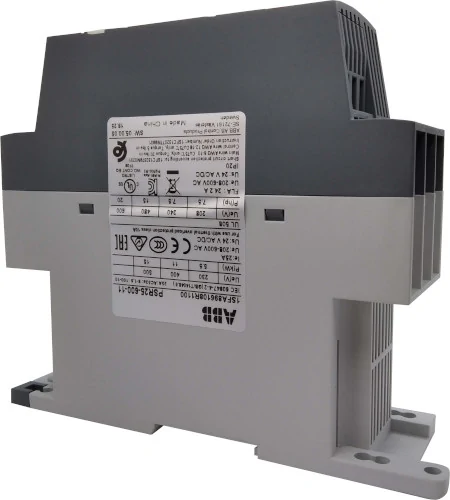

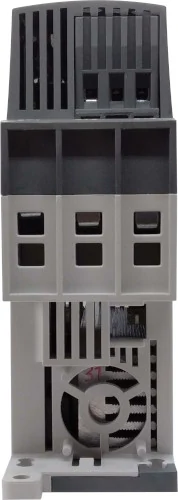

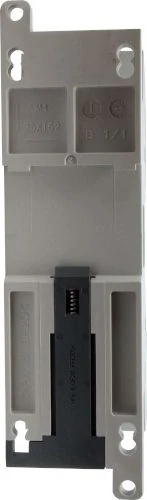

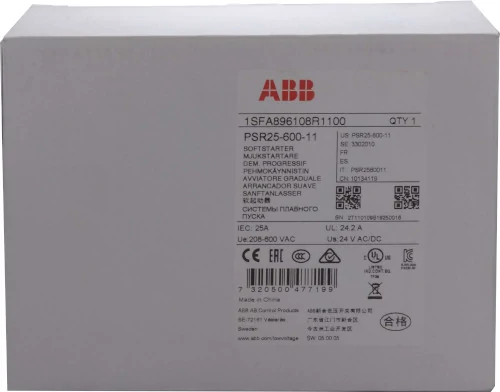

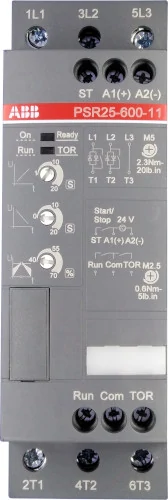

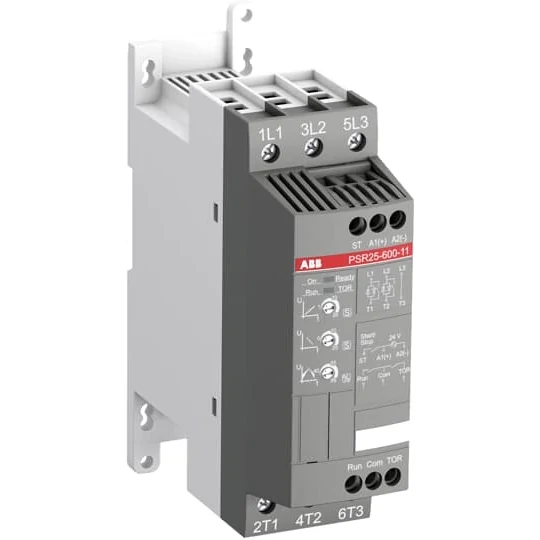

Softstarter PSR 25 pro čerpadla, ovládání 24 V AC

Obj. č.: 39457
Model: ABB-PSR/25/24V
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

Softstartér funguje jako alternativa přímého připojení asynchronních motorů do sítě.
(Náhrada za přímé připojení - stykač/relé, hvězda/trojúhelník, frekvenční měnič). Softstarter má ve fázi instalované dva anti-paralelně řazené tyristory, ovládané řídící deskou. Regulace je napěťová - snižování/zvyšování efektivní hodnoty napětí ve fázích po nastavenou dobu. Napětí na svorkách motoru je nízké - je nízký i rozběhový proud a moment (omezení proudové špičky - zatížení sítě). Postupným zvyšováním/snižováním napětí dochází k postupnému zvětšení/snížení momentu na hřídeli motoru a zvýšení/snížení proudu motoru a jeho otáček. Rozběh a doběh motoru je plynulý. Přímým připojením motoru čerpadla na síť je záběrový proud motoru na svém maximu, tj. až sedminásobku proudu jmenovitého. Nežádoucími problémy jsou tlakové nárazy v soustavách potrubí, které vzniknou v důsledku rychlého zastavení motoru čerpadla. Tyto tlakové nárazy způsobují výrazné mechanické opotřebení nejen potrubí ale také čerpadel.

Parametry - technický list

Jmenovité napětí zátěže (U) do 208 - 600 V AC
Kmitočet 50 Hz
Ovládací napětí 24 V AC / DC
Jmenovitý proud (I) ? 25 A
Max. spínaný výkon (P) AC3 pro 3x400V ? 11 kW
Max. spínaný výkon (P) AC3 pro 230V ? 5,5 kW
Indikace výstupu Ano (zelená)
Doba rozběhu / doběhu 20 / 20 sec
Možnost montáže na DIN lištu Ano
Spínání třífázových asynchronních motorů Ano
Spínáni velkých výkonů Ano
Krytí IP ? 20
Příkon ovládacího obvodu 12 VA
Max. výkonová ztráta při jmenovitém Ie 25 W
Způsob připojení Šrouby
Maximální utahovací moment 2,3 Nm
Průřez vodiče Sil. 2,5 - 10 mm²
Utahovací moment 0,6 Nm
Rozsah teplot -25 ... +60 °C
Max. nadmořská výška ? 4000 m
Rozměry (šířka x výška x hloubka) 45 x 160 x 128 mm
Hmotnost 650 g

Specifikace

Ovládání náběhové napěťové rampy v sekundách (doporučeno 10 sec.)

Ovládání doběhové napěťové rampy v sekundách (doporučeno 20 sec.)

Procentuelní nastavení hladiny zapínacího a zároveň vypínacího napětí (doporučeno 30 %)

Pro více než 10 startů za hodinu vyberte softstartér o řád větší než je jmenovitá hodnota příkonu motoru.
