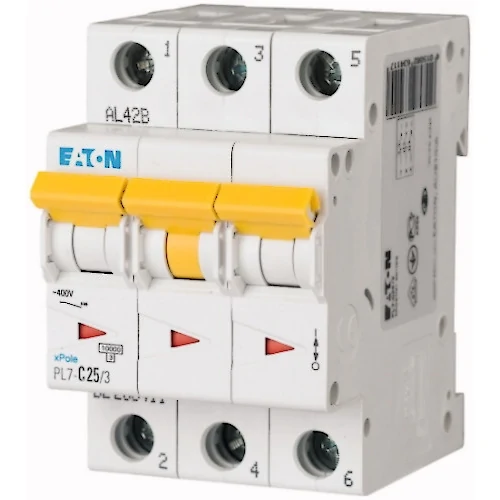

Třípólový jistič "C" - 25A

	Obj. č.:	39405
	Model:	PL7-25/3/C

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Třípólový jistič s montáží na DIN lištu. Slouží k ochraně elektrických obvodů proti přetížení a zkratu. Jističe EATON jsou určeny pro nadproudovou ochranu elektrických vedení a zařízení nízkého napětí. Splňují požadavky norem ČSN EN 60898, příp. ČSN EN 60947-2

Parametry - technický list

Charakteristika jističe		C
Horizontální instalace		Ano
Jmenovité napětí (U)		230/400 V
Krytí IP		20
Počet modulů na DIN liště		3
Počet pólů		3
Průřez připojovaných vodičů do		25 mm²
Rozměry (v x š x h)		80 x 52,5 x 72 mm
Hmotnost		228 g

Specifikace

Jističe PL7
- vypínací schopnost 10 kA (ČSN EN 60898)
- vypínací charakteristiky typu C
- montáž na přístrojovou lištu
- průřez připojovaného vodiče do 25 mm2
- barevné ovládací páčky podle jmenovitého proudu
- příslušenství: pomocné kontakty ZP-AHK, pomocné a signalizační kontakty ZP-NHK, vypínací spoušť ZP-ASA, podpěťové spouště Z-USA, Z-USD, motorový pohon Z-FW-LP a dálkové ovládání Z-FW-MO, propojovací systém

Instalační jističe PL7 pro použití v domovních instalacích a průmyslu.

Dokumenty ke stažení

Produktový list:

2021_09_PL7-technicke-parametry

Schémata, detaily, tabulky:

Průchodová energie, prospektivní zkratový proud

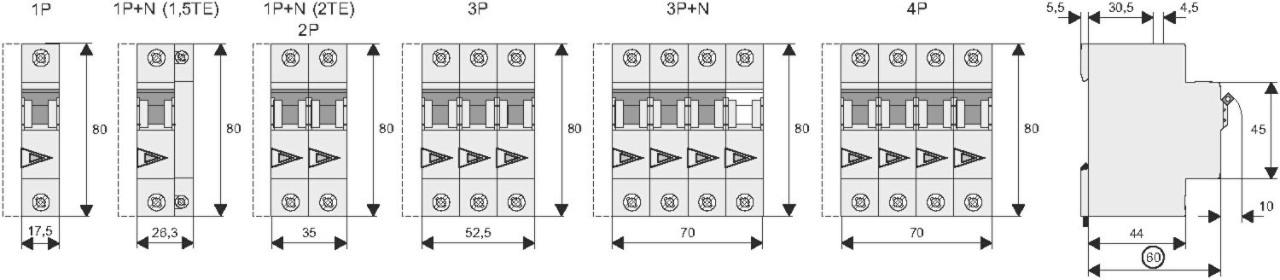

Výkres

Návody:

2022_01_Navod-modulové pristroje EATON
