281 868 181

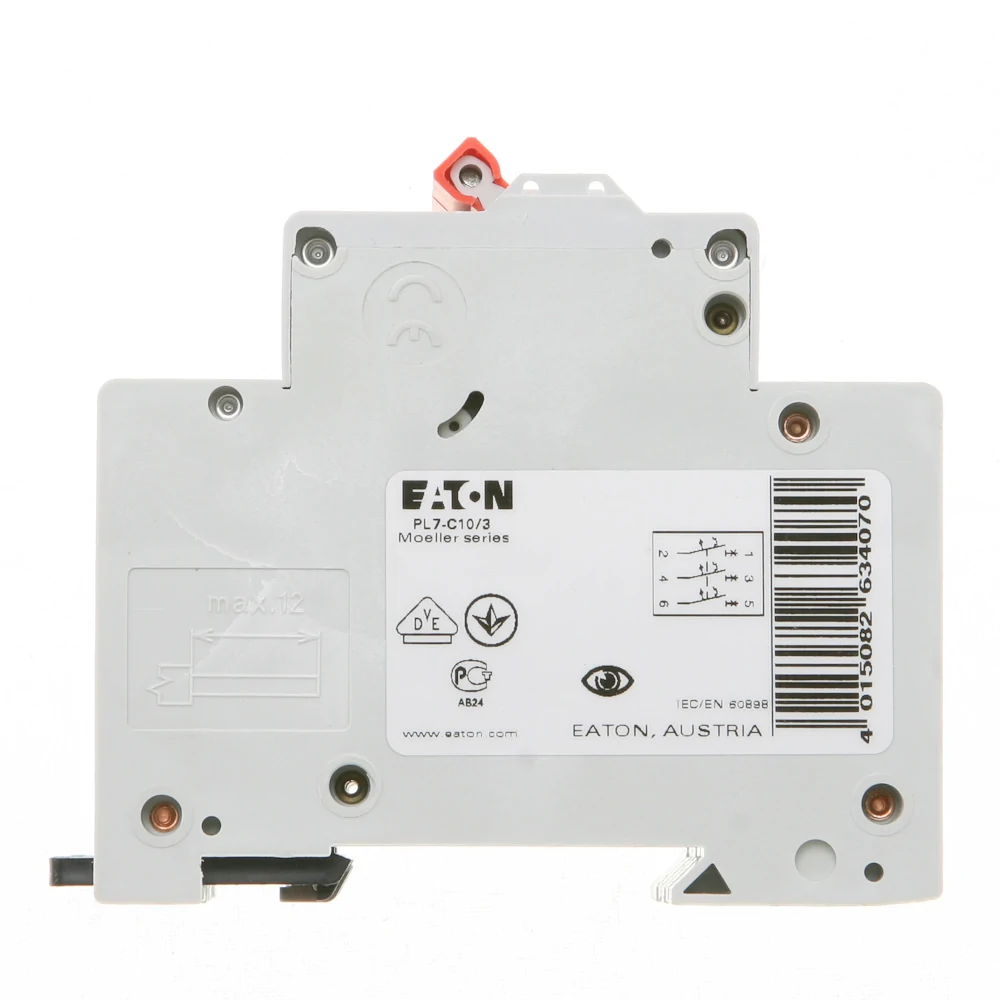

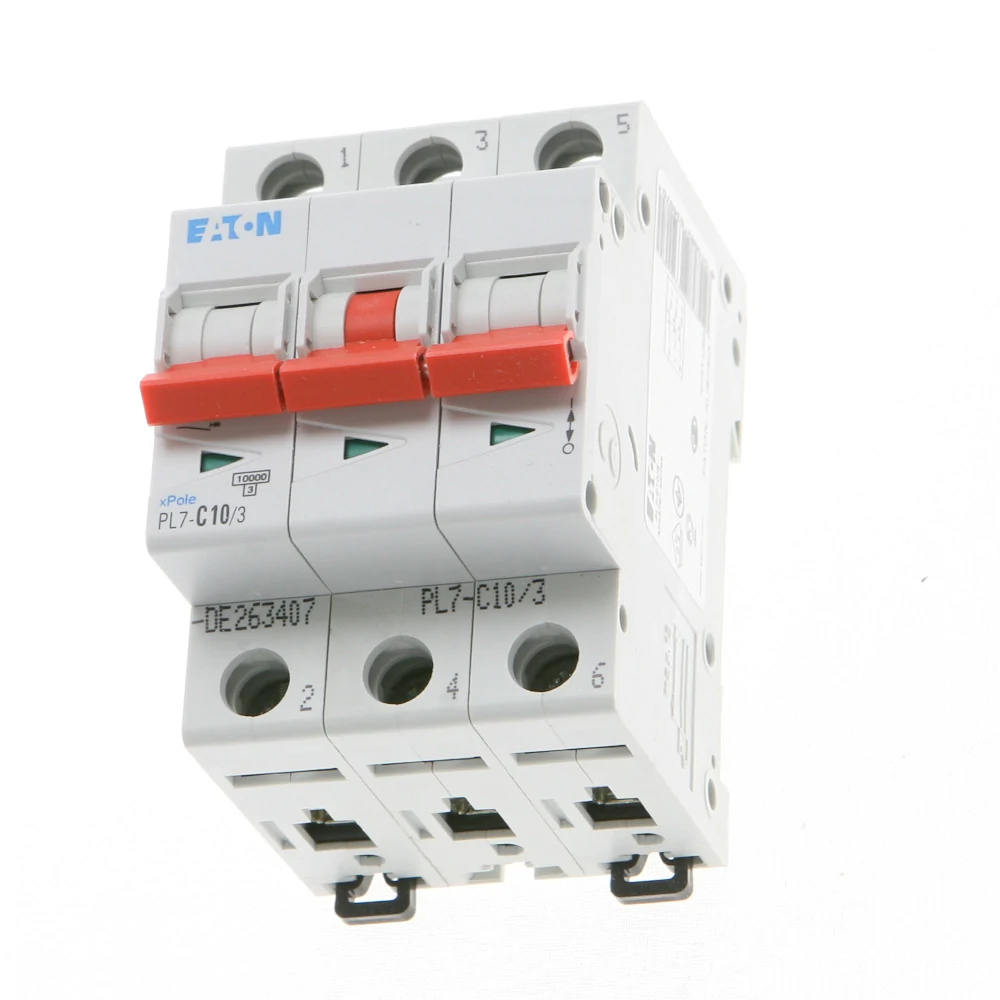

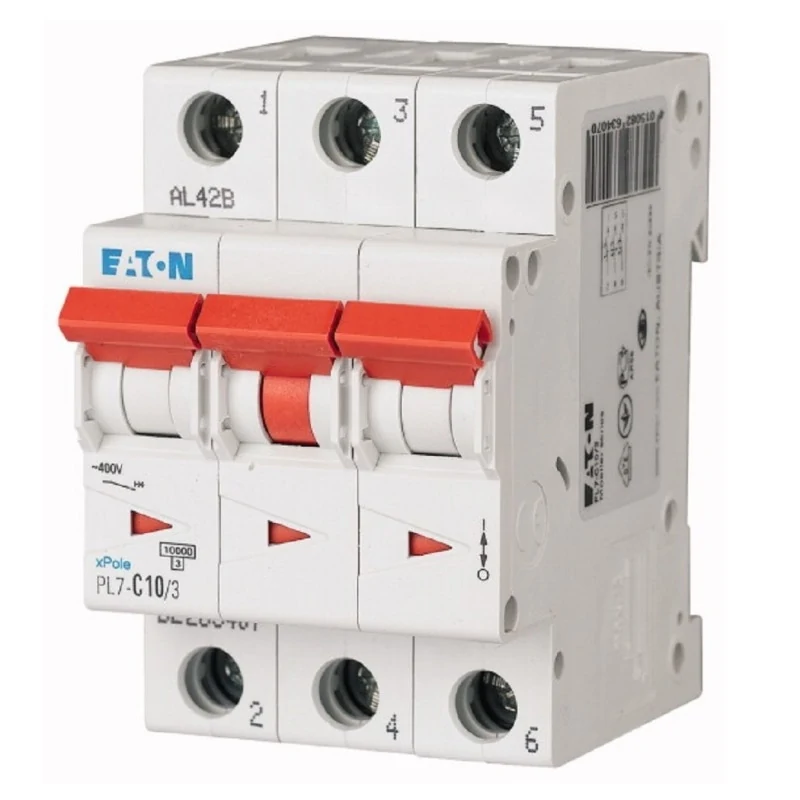

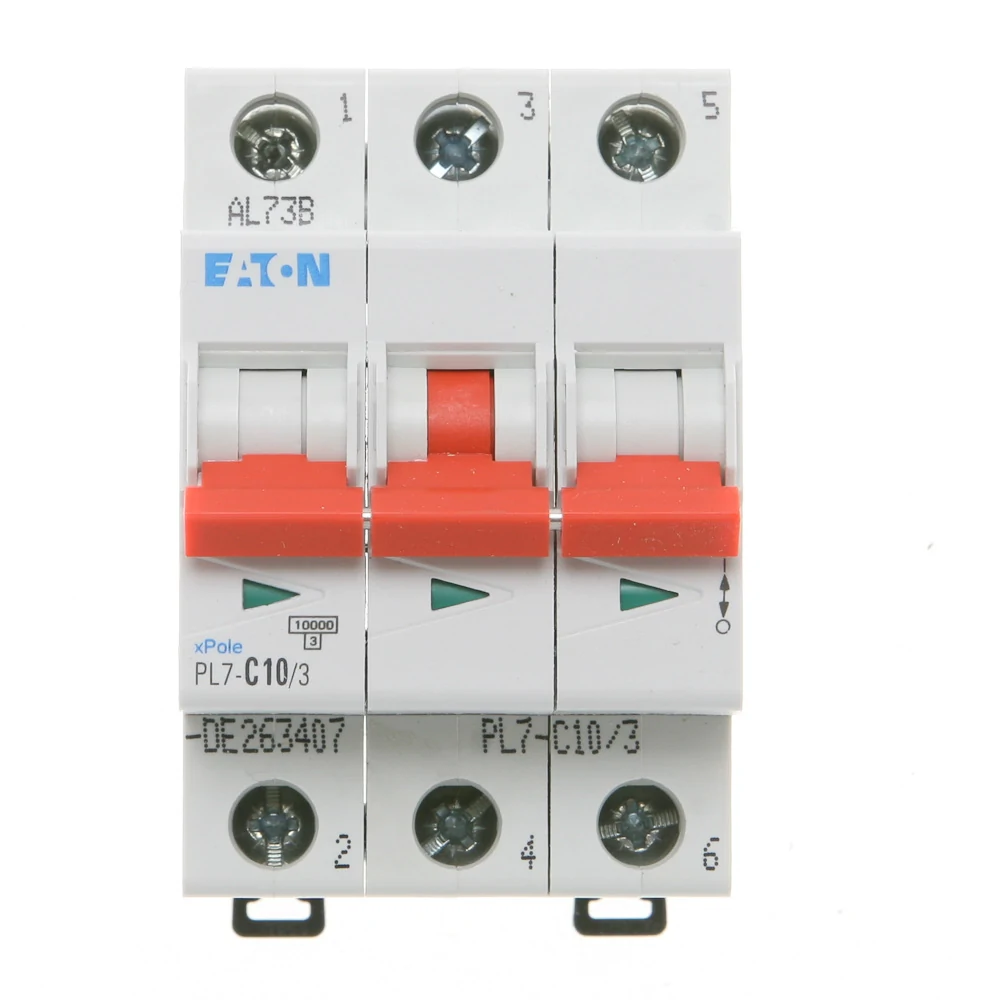

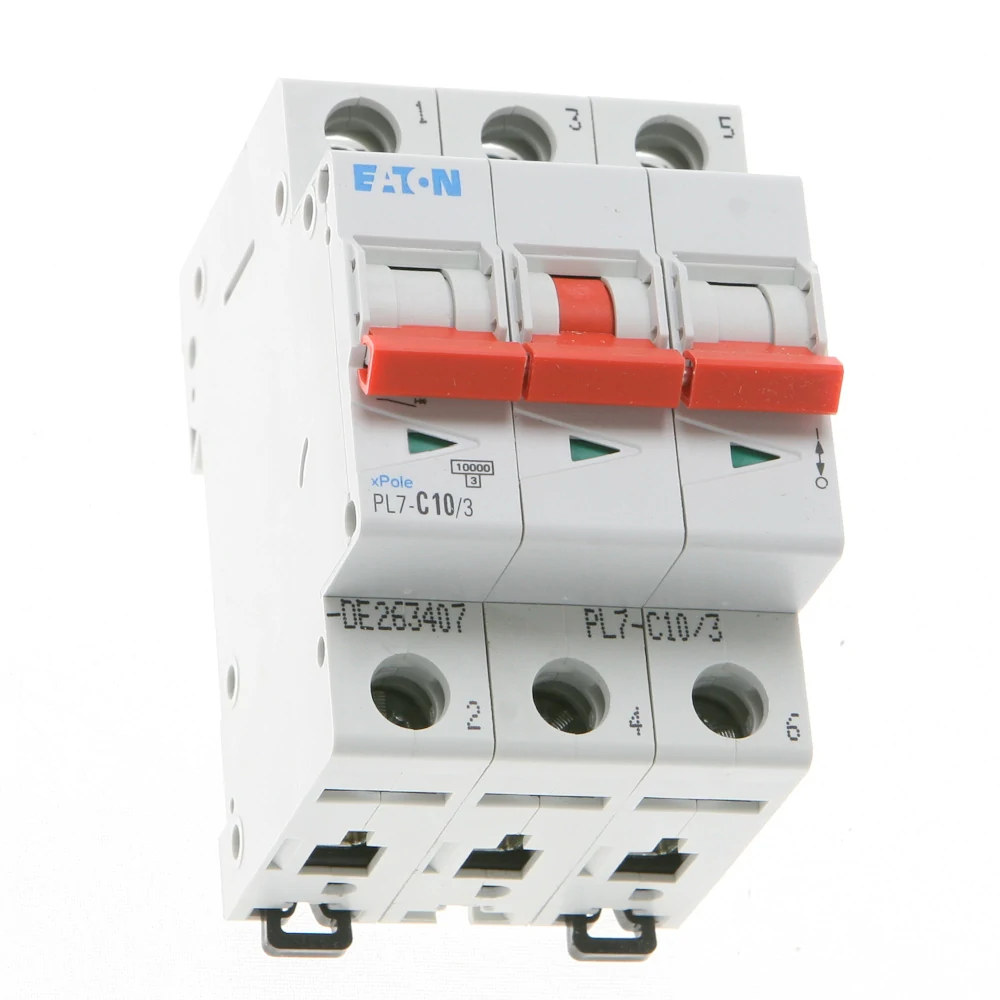

Třípólový jistič "C" - 10A
|
|
|
|
|
|
|
Obj. č.: | 39408 |
| Model: | PL7-10/3/C | |
| Dostupnost: Omezené množství skladem | |
| Odeslat dotaz k výrobku | Objednat |
Použití
Třípólový jistič s montáží na DIN lištu. Slouží k ochraně elektrických obvodů proti přetížení a zkratu. Jističe EATON jsou určeny pro nadproudovou ochranu elektrických vedení a zařízení nízkého napětí. Splňují požadavky norem ČSN EN 60898, příp. ČSN EN 60947-2
Parametry - technický list
| Charakteristika jističe |  |
C |
| Jmenovitý proud jističe | |
10 A |
| Barva páčky | Červená | |
| Druh napětí | |
AC |
| Frekvence | 50 Hz | |
| Jmenovité napětí | 400 V AC | |
| Jmenovitá vypínací zkratová schopnost [Icn] | |
10 kA |
| Počet pólů | 3 | |
| Maximální předřazená pojistka | |
125 A gL |
| Třída omezení energie (třída selektivity) | |
3 |
| Svorkovnice pro průřezy | 1 - 25 mm² | |
| Svorkovnice | Třmenová /hlavičková | |
| Kategorie přepětí | |
3 |
| Ztrátový výkon na jeden pól, v závislosti na proudu | 0 W | |
| Ztrátový výkon přístroje, v závislosti na proudu | 4,6 W | |
| Signalizace vypnuto-zapnuto | Ano | |
| Dodatečná montáž příslušenství | Ano | |
| Montáž na DIN lištu | Ano | |
| Počet modulů na DIN liště | 1 | |
| Montážní poloha | Libovolná | |
| Stupeň znečištění | |
2 |
| Krytí IP | |
20 |
| Rozsah teplot | -25 až +75 °C | |
| Rozměry (v x š x h) | 80 x 52,5 x 72 mm | |
| Hmotnost | 228 g |
Specifikace
Jističe PL7
- vypínací schopnost 10 kA (ČSN EN 60898)
- vypínací charakteristiky typu C
- montáž na přístrojovou lištu
- průřez připojovaného vodiče do 25 mm2
- barevné ovládací páčky podle jmenovitého proudu
- příslušenství: pomocné kontakty ZP-AHK, pomocné a signalizační kontakty ZP-NHK, vypínací spoušť ZP-ASA, podpěťové spouště Z-USA, Z-USD, motorový pohon Z-FW-LP a dálkové ovládání Z-FW-MO, propojovací systém
Instalační jističe PL7 pro použití v domovních instalacích a průmyslu.
Jističe PL7
- vypínací schopnost 10 kA (ČSN EN 60898)
- vypínací charakteristiky typu B
- montáž na přístrojovou lištu
- průřez připojovaného vodiče do 25 mm2
- barevné ovládací páčky podle jmenovitého proudu
- příslušenství: pomocné kontakty ZP-AHK, pomocné a signalizační kontakty ZP-NHK, vypínací spoušť ZP-ASA, podpěťové spouště Z-USA, Z-USD, motorový pohon Z-FW-LP a dálkové ovládání Z-FW-MO, propojovací systém
Instalační jističe PL7 pro použití v domovních instalacích a průmyslu.
- vypínací schopnost 10 kA (ČSN EN 60898)
- vypínací charakteristiky typu B
- montáž na přístrojovou lištu
- průřez připojovaného vodiče do 25 mm2
- barevné ovládací páčky podle jmenovitého proudu
- příslušenství: pomocné kontakty ZP-AHK, pomocné a signalizační kontakty ZP-NHK, vypínací spoušť ZP-ASA, podpěťové spouště Z-USA, Z-USD, motorový pohon Z-FW-LP a dálkové ovládání Z-FW-MO, propojovací systém
Instalační jističe PL7 pro použití v domovních instalacích a průmyslu.
Dokumenty ke stažení
- 2021_09_PL7-technicke-parametry
- Průchodová energie, prospektivní zkratový proud
- Výkres
- 2022_01_Navod-modulové pristroje EATON
Produktový list:
Schémata, detaily, tabulky:
Návody:
