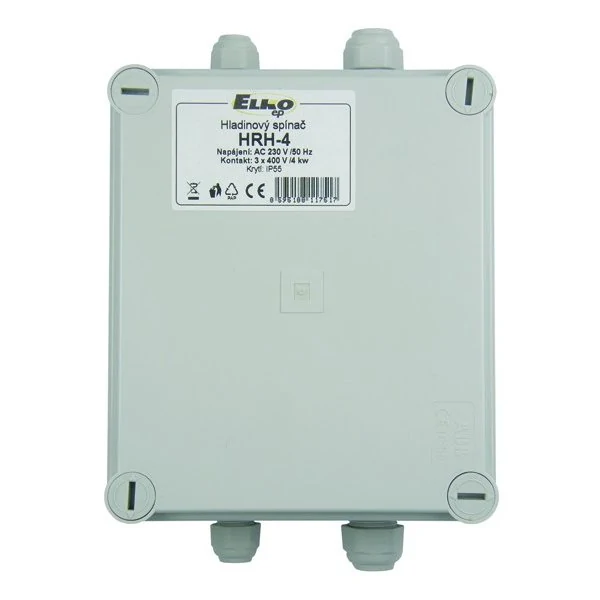

Hladinový komplet HRH 4

Obj. č.: 50724
Model: HRH-4
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Při dopouštění akumulačních jímek a rezervoárů více zdroji vody (dešťovka + vodovod, vrt, studna apod.) vždy instalujte dva různé systémy ochrany dopouštění (např. mechanický a elektronický), aby bylo zajištěno dostatečné hlídání vypnutí dopouštění v případě havárie či selhání jednoho ze systémů dopouštění.

Použití

Kontrola hladiny ve studnách, jímkách, nádržích, bazénech, tankerech, zásobnících.
Určeno pro automatický chod 1-fázových i 3-fázových čerpadel.

• jednoduchým způsobem automatizujete provoz čerpadla v závislosti
na výšce hladiny
• kontrola hladiny ve studnách, jímkách, nádržích, tankerech, zásobnících...
• dodáváno jako zapojený komplet - snadná instalace
• možnost hlídání výšky hladiny jakékoliv vodivé kapaliny
• je určeno pro automatický chod 1-fázových i 3-fázových čerpadel

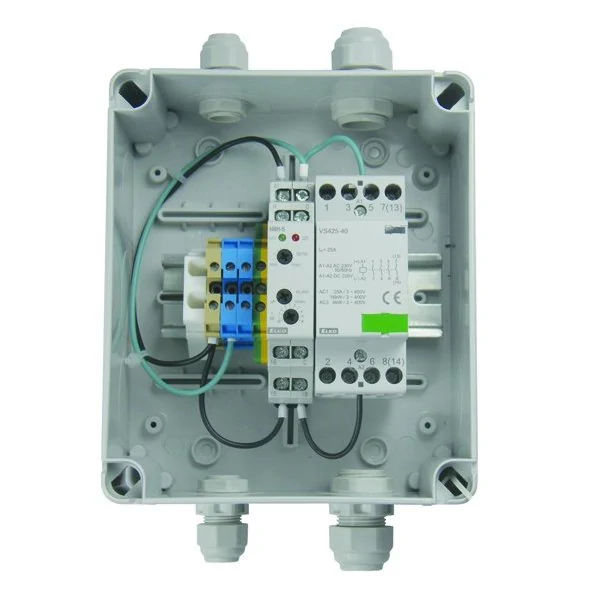

• jedná se o komplet hladinového relé HRH-5 a stykače VS425
• volba funkce dočerpávání, odčerpávání
• jednotka nemá vlastní jištění - nutno předřadit vhodný jistící prvek
• krytí sestavy je IP55
• k dispozici 4 druhy sond v různém provedení (nejsou součástí sestavy
- možno dodat)
• jednotka je umístěna v plastové skříni o rozměrech 160 x 135 x 83 mm

Parametry - technický list

Napájecí napětí 230/400 V
Max. spínaný výkon (P) AC3 pro 3x400V ? 4 kW
Max. spínaný výkon (P) AC1 pro 3x400V ? 16 kW
Max. spínaný výkon (P) AC3 pro 230V ? 2,2 / 3 fáze kW
Max. spínaný výkon (P) AC1 pro 230 V ? 9 / 3 fáze kW
Počet kontaktů NO ? 4
Příkon 7 W
Citlivost sond 5 - 100 kΩ
Napětí na sondách (U) max. 3,5 V
Elektrická pevnost ? 3.75 kV
Mechanická životnost v cyklech 3 000 000
Max. délka přívodního vodiče k sondám 70 m
Umístění v suchém prostředí Ano
Řízení dopouštění a vypouštění Ano
Krytí IP ? 55
Stupeň znečištění ? 2
Hlídání hladiny vody Ano
Montážní poloha Libovolná
Rozměry (v x š x h) 160x135x83 mm
Hmotnost 834 g
Proud na sondách < 0,1 mA

Specifikace

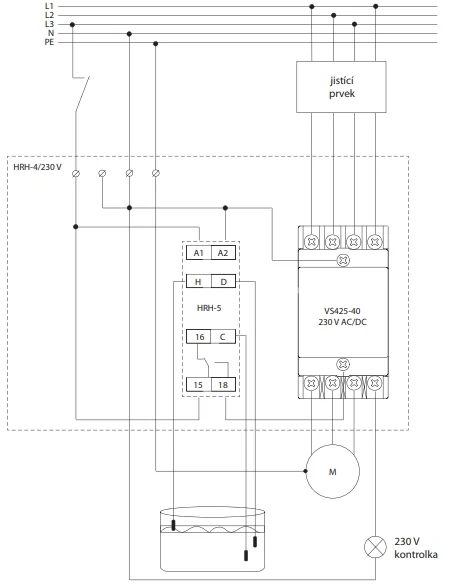

1) PUMP UP (dočerpávání) - klesne-li hladina pod dolní mez (sonda D), sepne relé a čerpadlo dočerpává kapalinu, až hladina dosáhne horní mez (sonda H), pak se relé odpojí a čerpadlo se zastaví. Při poklesu hladiny pod dolní mez se situace opakuje. Po zapnutí napájení se automaticky sepne relé a čerpadlo dočerpá kapalinu až po horní mez.
2) PUMP DOWN (odčerpávání) - stoupne-li hladina nad horní mez, relé sepne a čerpadlo odčerpává kapalinu. Pokud hladina dosáhne spodní mez, relé se odpojí a čerpadlo se zastaví. Po zapnutí napájení je relé v klidovém stavu a čerpadlo se spustí až při překročení horní meze.
3) Spojíme-li vstupy H a  D a  připojíme je k  jediné sondě, zařízení bude udržovat jednu jedinou hladinu (horní a dolní mez splynou v jednu úroveň). Ve funkci PUMP UP relé sepne tehdy, klesne-li hladina pod úroveň sondy. Čerpadlo dočerpává kapalinu a  dosáhne-li hladina úroveň sondy, relé se odpojí a  čerpadlo se zastaví. Hladina je tedy udržována v  úzkém rozmezí kolem úrovně sondy. Ve funkci PUMP DOWN relé sepne tehdy, dosáhne-li hladina úrovně sondy. Čerpadlo odčerpává kapalinu, až hladina poklesne pod úroveň sondy - relé odpojí a čerpadlo se zastaví.
