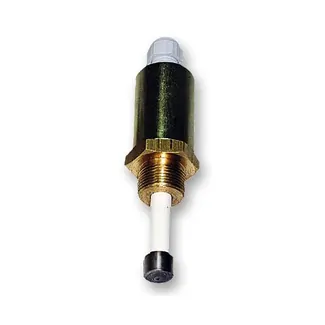

Vodivostní sonda tlakově odolná - TVS

	Obj. č.:	50699
	Model:	MV TVS 3/4

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Určeno k hlídání výšky jedné hladiny kapalin v tlakových či beztlakových trubních systémech a nádobách; montáž sondy vodorovně do boku nádrže.

Parametry - technický list

Max. povolený provozní tlak		40 bar
Připojovací závit (vnější)		3/4 "
Elektrody		Nerezová ocel
Rozměry - výška x šířka		155 x 45 mm
Rozsah provozních teplot		Max. 110 °C
Hmotnost		0,3 kg
Délka kabelu		0 m
Materiál		Oxal, mosaz
Atest na pitnou vodu		Ne

Specifikace

Tlakové vodivostní sondy TVS se vyrábějí v základním mosazném nebo celonerezovém provedení, s připojovacím závitem G 3/4". Sondy jsou dodávány včetně těsnícího kroužku příslušných rozměrů.

Sondy se připojují k vodivostním snímačům hladiny MAVE 2. Elektrické připojení sondy je realizováno pomocí kabelových ok, která jsou elektricky spojena se snímací elektrodou a pouzdrem sondy. Sondy jsou dodávány bez připojovacího kabelu. K připojení lze použít libovolný PVC kabel (doporučujeme 2x 0,5 mm2 nebo 2x 0,75 mm2), není nutné používat stíněné kabely.

Při použití sond v nádobě z elektricky nevodivého materiálu je nutné použít jednu sondu jako společnou (referenční).

Rozsah pracovních teplot:
Max. teplota a tlak vody: 110° C / 4 MPa
Max. teplota a tlak páry: 200° C / 2,5 MPa

Použitý materiál:
- elektrody: nerez ocel
- izolant: oxal
- tělo se závitem: mosaz / nerez (OK36)
- víčko: ocel / nerez

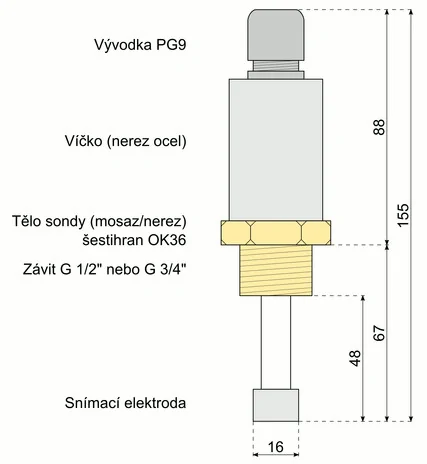

Rozměry:
- délka vč. vývodky: 155 mm
- délka snímací elektrody: 45 mm
Hmotnost: 0,3 kg
Vývodka: PG 9
Připojovací závit: G 3/4"

Tlakové vodivostní sondy TVS se vyrábějí v základním mosazném nebo celonerezovém provedení, s připojovacím závitem G 3/4". Sondy jsou dodávány včetně těsnícího kroužku příslušných rozměrů.

Sondy se připojují k vodivostním snímačům hladiny MAVE 2. Elektrické připojení sondy je realizováno pomocí kabelových ok, která jsou elektricky spojena se snímací elektrodou a pouzdrem sondy. Sondy jsou dodávány bez připojovacího kabelu. K připojení lze použít libovolný PVC kabel (doporučujeme 2x 0,5 mm2 nebo 2x 0,75 mm2), není nutné používat stíněné kabely.

Při použití sond v nádobě z elektricky nevodivého materiálu je nutné použít jednu sondu jako společnou (referenční).

Max. teplota a tlak vody: 110° C / 4 MPa

Max. teplota a tlak páry: 200° C / 2,5 MPa

Použitý materiál:

- elektrody: nerez ocel

- izolant: oxal

- tělo se závitem: mosaz / nerez (OK36)

- víčko: ocel / nerez

Rozměry:

- délka vč. vývodky: 155 mm

- délka snímací elektrody: 45 mm

Hmotnost: 0,3 kg

Vývodka: PG 9

Připojovací závit: G 3/4"

Dokumenty ke stažení

Obchodně-technická literatura:

katalogovy_list_tlakove_vodivostni_sondy

Návody:

2010_10_navod-TSV
