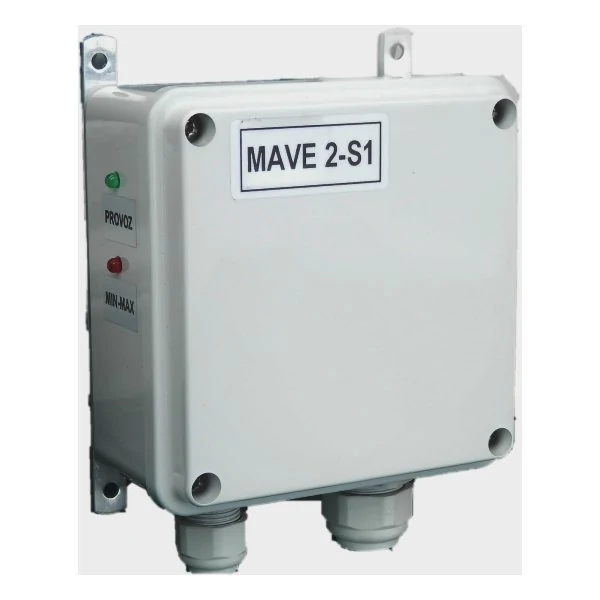

Snímač hladiny MAVE 2-S1

	Obj. č.:	50621
	Model:	MV 2-S1

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Limitní snímání jedné havarijní hladiny (min/max). Snímač hladiny MAVE 2-S1 je vybaven dvoupolohovým přepínačem (D-V), který umožňuje zvolit funkci výstupního relé - dopouštění, nebo vypouštění.

Parametry - technický list

Max. spínaný výkon (P) AC3 pro 230V		1,15 kW
Max. zatížení kontaktů AC3		5 A
Max. zatížení kontaktů AC1		8 A
Napájecí napětí		230 V AC
Příkon		3 W
Krytí IP		55
Jmenovité napětí zátěže (U) do		230 V AC
Počet kontaktů		1 x přepínací
Venkovní použití		Ano
Montáž na DIN lištu		Ne
Určeno pro		Kontrolu havarijní hladiny (horní/dolní)
Indikace napájecího napětí		Ano
Optická signalizace polohy kontaktů		Ano
Kontrola úrovně hladiny		Jedné hladiny
Napětí na sondách (U)		12 V
Proud na sondách		0,6 mA
Citlivost sond		5 - 100 kΩ
Max. délka přívodního vodiče k sondám		75 m
Rozměry (v x š x h)		110 x 110 x 60 mm
Hmotnost		0,4 kg

Specifikace

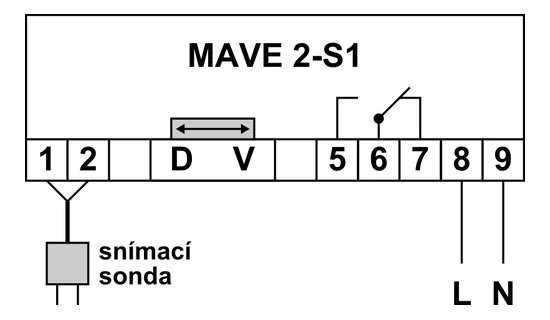

Popis činnosti:

Minimální havarijní hladina (přepínač v poloze V)
V počátečním stavu je snímací sonda zaplavená, relé snímače sepnuté (propojené svorky 5-6) a svítí červená signalizační LED dioda. Jakmile hladina klesne pod úroveň snímací sondy, odpadne výstupní relé snímače a na jeho svorkách je indikován minimální havarijní stav hladiny (propojením svorek 6-7). Zároveň zhasne červená LED dioda.

Maximální havarijní hladina (přepínač v poloze D)
V počátečním stavu je snímací sonda nezaplavená, relé snímače sepnuté (propojené svorky 5-6) a svítí červená signalizační LED dioda. Jakmile hladine stoupne na úroveň snímací sondy, odpadne výstupní relé snímače a na jeho svorkách je indikován maximální havarijní stav hladiny (propojením svorek 6-7). Zároveň zhasne červená LED dioda.
