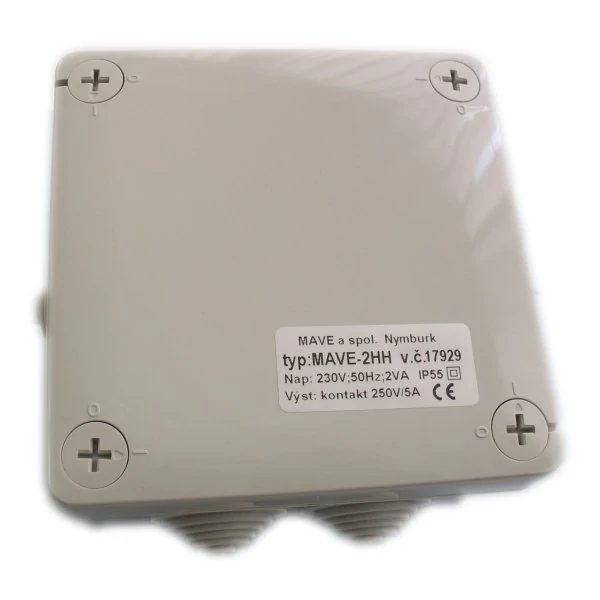

Jednotka hladinového hlídání MAVE 2-HH2

	Obj. č.:	50622
	Model:	MV2-HH2

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Regulace hladiny vodivých kapalin ve studních, vrtech, jímkách apod. Ochrana jednofázových čerpadel s příkonem do 1 500 W proti chodu bez vody nebo jejich automatické ovládání (připojením dvou sond nebo dvojité sondy), jejichž vzájemná vzdálenost určuje spínací diferenci. Ponorné sondy nejsou součástí snímače hladiny (viz doporučené typy sond).

Parametry - technický list

Max. spínaný výkon (P) AC3 pro 230V		1,5 kW
Max. zatížení kontaktů AC3		6 A
Max. zatížení kontaktů AC1		16 A
Napájecí napětí		230 V AC
Příkon		3 W
Krytí IP		55
Jmenovité napětí zátěže (U) do		230 V AC
Počet kontaktů		1 x přepínací
Venkovní použití		Ano
Montáž na DIN lištu		Ne
Určeno pro		Vypouštění (ochranu čerpadla)
Indikace napájecího napětí		Ano
Optická signalizace polohy kontaktů		Ano
Indikace chodu čerpadla		Ano
Kontrola úrovně hladiny		Dvou hladin
Max. délka přívodního vodiče k sondám		100 m
Napětí na sondách (U)		12 V
Proud na sondách		0,6 mA
Citlivost sond		35 kΩ
Rozměry (v x š x h)		90x90x42 mm
Hmotnost		0,4 kg
Výrobce		MAVE

Specifikace

Popis činnosti MAVE 2-HH2 – automatické ovládání čerpadla:

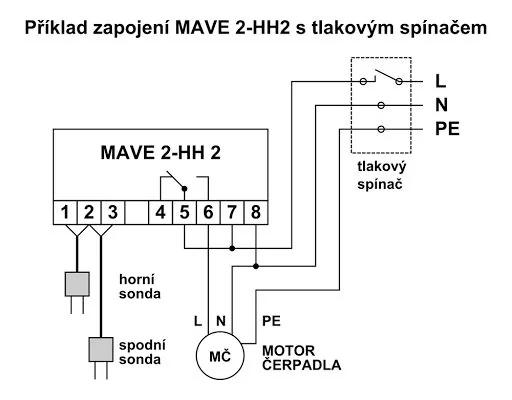

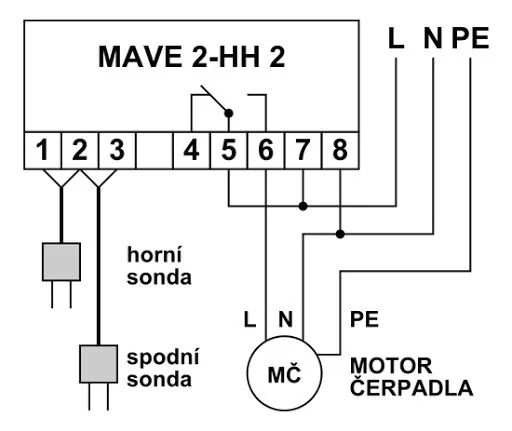

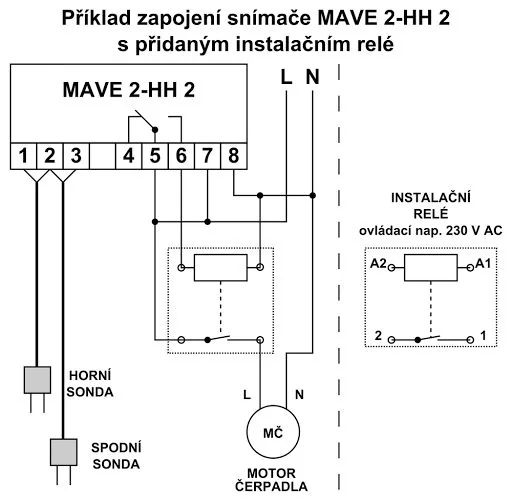

Je-li ve studni nebo nádrži dostatek vody (je-li zaplavena horní sonda), rozsvítí se žlutá LED, současně přitáhne relé ve snímači (propojí se svorky 5–6) a sepne obvod napájení čerpadla. Čerpadlo pracuje až do okamžiku, kdy hladina klesne pod spodní sondu. Při poklesu hladiny pod spodní sondu relé ve snímači odpadne (svorky 5–6 se rozpojí) a dojde k rozpojení obvodu napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile hladina opět vystoupá k horní sondě, čerpadlo se automaticky znovu zapne.

Fotogalerie - použití

Dokumenty ke stažení

Schémata, detaily, tabulky:

rozmery_mave_2_hh2

Návody:

2010_10_navod-MAVE 2-HH2
