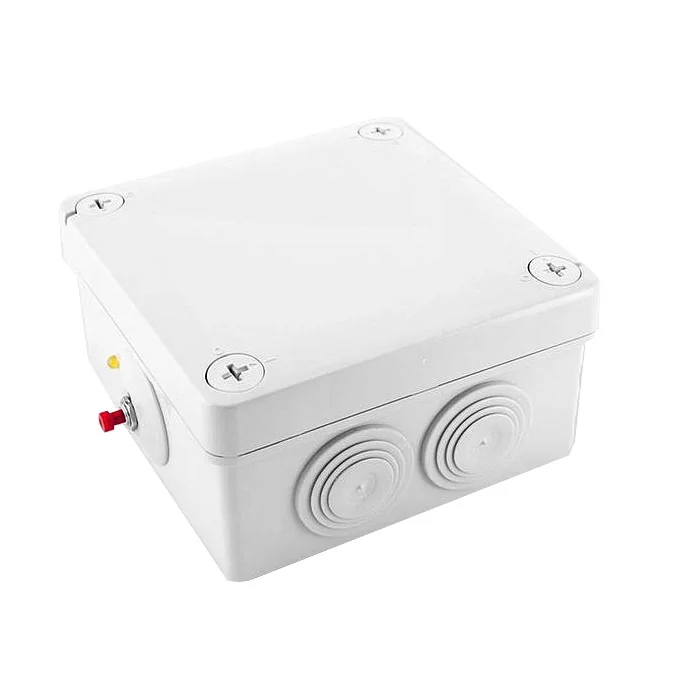

Jednotka hladinového hlídání MAVE 2-HH1
|
|
|
Obj. č.: | 50700 |
| Model: | MV2-HH1 | |
| Dostupnost: Skladem | |
| Odeslat dotaz k výrobku | Objednat |
Poznámka
Není určeno pro kontrolku dopouštění!
Použití
Regulace hladiny vodivých kapalin ve studních, vrtech, jímkách atd. Ochrana jednofázových čerpadel s příkonem do 1 500W proti chodu bez vody. Spouštění čerpadla manuálně pomocí ovládacího tlačítka na snímači. Ponorné sondy nejsou součástí snímače hladiny (viz doporučené typy sond).
Parametry - technický list
| Max. spínaný výkon (P) AC3 pro 230V |  |
1,5 kW |
| Max. zatížení kontaktů AC3 | |
6 A |
| Max. zatížení kontaktů AC1 | |
16 A |
| Napájecí napětí | 230 V AC | |
| Příkon | 2 W | |
| Krytí IP | |
55 |
| Jmenovité napětí zátěže (U) do | 230 V AC | |
| Počet kontaktů | 1 x přepínací | |
| Venkovní použití | Ano | |
| Montáž na DIN lištu | Ne | |
| Určeno pro | Vypouštění (ochranu čerpadla) | |
| Indikace napájecího napětí | Ano | |
| Optická signalizace polohy kontaktů | Ano | |
| Indikace chodu čerpadla | Ano | |
| Kontrola úrovně hladiny | Jedné hladiny | |
| Napětí na sondách (U) | 12 V | |
| Proud na sondách | 0,6 mA | |
| Citlivost sond | 35 kΩ | |
| Max. délka přívodního vodiče k sondám | 100 m | |
| Rozměry (v x š x h) | 117x117x65 mm | |
| Hmotnost | 0,4 kg | |
| Výrobce | MAVE |
Specifikace
Popis činnosti MAVE 2-HH1 – ochrana čerpadla proti chodu bez vody:
Vyčerpávání čerpadlem spustíte stisknutím červeného tlačítka START na boku snímače. Je-li ve studni nebo nádrži dostatek vody (je-li zaplavena snímací sonda), rozsvítí se žlutá LED a současně přitáhne relé ve snímači (propojí se svorky 5–6) a sepne obvod napájení čerpadla. Čerpadlo pracuje do okamžiku, kdy hladina klesne pod snímací sondu. Při poklesu hladiny pod snímací sondu relé ve snímači odpadne (svorky 5–6 se rozpojí) a dojde k rozpojení obvodu napájení čerpadla (ochrana čerpadla proti chodu bez vody). Pro opětovné zapnutí čerpadla po vyčerpání vody nebo po výpadku napájení snímače je nutné znovu stisknout tlačítko START.
Dokumenty ke stažení
- rozmery_mave_2_hh1
-
2010_10_MAVE 2-HH1
