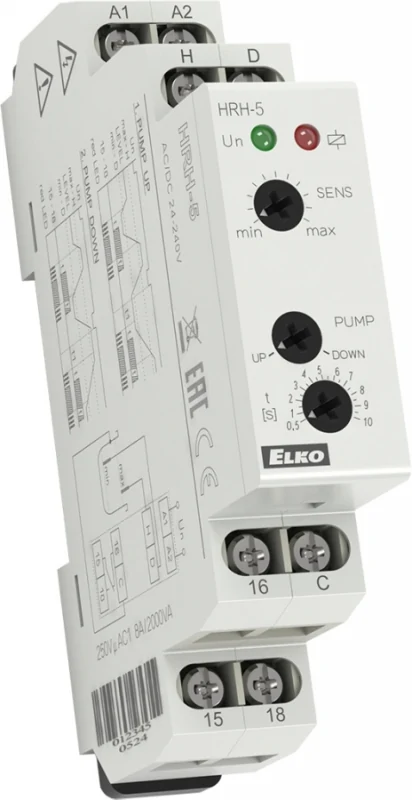

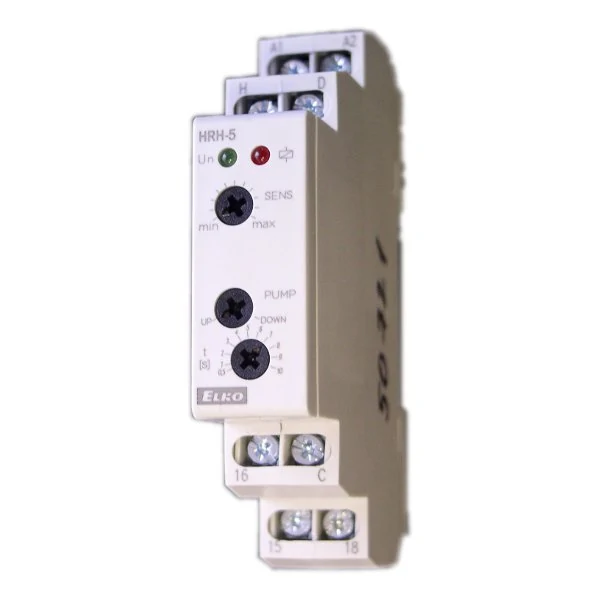

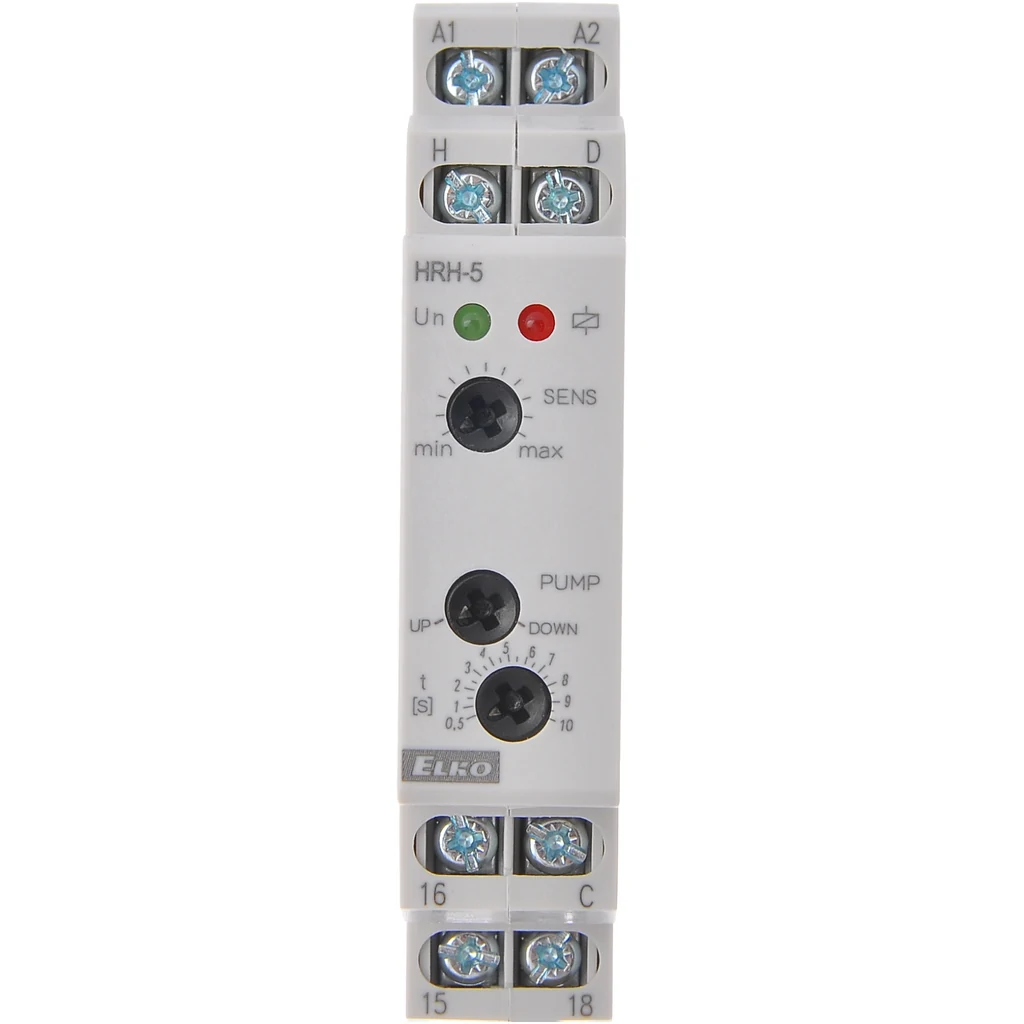

Hladinové hlídání HRH 5 na DIN lištu

	Obj. č.:	50721
	Model:	HRH-5 DIN

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Poznámka

Při dopouštění akumulačních jímek a rezervoárů více zdroji vody (dešťovka + vodovod, vrt, studna apod.) vždy instalujte dva různé systémy ochrany dopouštění (např. mechanický a elektronický), aby bylo zajištěno dostatečné hlídání vypnutí dopouštění v případě havárie či selhání jednoho ze systémů dopouštění.

Použití

Kontrola výšky hladiny vody ve studnách, jímkách a nádržích. Není určeno pro přímé spouštění jednofázových čerpadel! Volitelná funkce dopouštění, odpouštění, možnost nastavit aktivační zpoždění.
Nastavitelná citlivost.

Parametry - technický list

Napájecí napětí		24 - 230 V
Max. spínaný výkon (P) AC1 pro 230 V		2 kW
Max. spínaný výkon (P) AC3 pro 230V		500 VA
Max. zatížení kontaktů AC1		8 A
Max. zatížení kontaktů AC3		2 A
Příkon		2 W
Mechanická životnost v cyklech		60 000 000
Elektrická životnost v cyklech		150 000
Citlivost sond		5 - 100 kΩ
Napětí na sondách (U)		max. 3,5 V
Elektrická pevnost		2.5 kV
Montážní poloha		Libovolná
Max. délka přívodního vodiče k sondám		70 m
Průřez připojovaných vodičů		max. 1x 4 nebo 2x1,5 mm²
Počet modulů na DIN liště		1
Indikace chodu čerpadla		Ano
Umístění v suchém prostředí		Ano
Řízení dopouštění a vypouštění		Ano
Hlídání hladiny vody		Ano
Stupeň znečištění		2
Kategorie přepětí		II.
Krytí IP		40 čelní panel
Rozměry (v x š x h)		90 x 17,6 x 64 mm
Počet kontaktů		1 x přepínací
Montáž na DIN lištu		Ano
Určeno pro		Dopouštění a vypouštění (ochranu čerpadla)
Indikace napájecího napětí		Ano
Optická signalizace polohy kontaktů		Ano
Kontrola úrovně hladiny		Dvou hladin
Proud na sondách		AC <0.1 mA
Hmotnost		0,073 kg
Jmenovité napětí zátěže (U) do		230 V AC
Venkovní použití		Ne
Provozní teplota		-20 až +55 °C
Možnost nastavení časové prodlevy při změně výšky hladiny		0,5 - 10 s
Výrobce		ELKO EP s.r.o.

Specifikace

relé je určeno pro kontrolu hladiny ve studnách, jímkách, nádržích, tankerech, zásobnících...
v rámci jednoho přístroje lze zvolit tyto konfigurace:
- jednohladinový spínač vodivých kapalin (vznikne propojením H a D)
- dvouhladinový spínač vodivých kapalin
jednostavový hlídá jednu úroveň hladiny, dvoustavový hlídá dvě úrovně (spíná při jedné úrovni a vypíná při druhé)
volba funkce dočerpávání nebo odčerpávání
nastavitelné časové zpoždění výstupu (0.5 - 10 s)
potenciometrem nastavitelná citlivost
měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
galvanicky oddělené napájení UNI 24.. 240 V AC/DC
výstupní kontakt 1x přepínací 8 A / 250 V AC1
v provedení 1-MODUL, upevnění na DIN lištu
