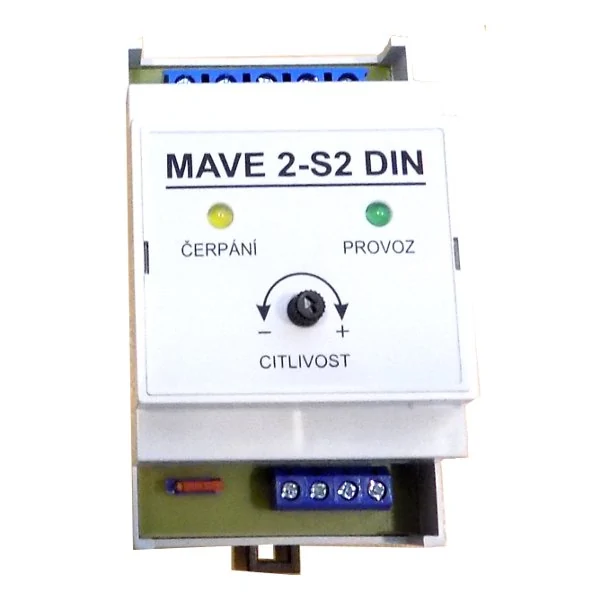

Snímač hladiny MAVE 2-S2 DIN

Obj. č.: 50643
Model: MV 2-S2 DIN
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Při dopouštění akumulačních jímek a rezervoárů více zdroji vody (dešťovka + vodovod, vrt, studna apod.) vždy instalujte dva různé systémy ochrany dopouštění (např. mechanický a elektronický), aby bylo zajištěno dostatečné hlídání vypnutí dopouštění v případě havárie či selhání jednoho ze systémů dopouštění.

Použití

Regulace hladiny s funkcí vyčerpávání nebo dopouštění. Diference snímání je určena vzdáleností snímacích sond. Pro připojení dvou vodivostních sond MAVE nebo dvojité vodivostní sondy MAVE (PS-3, PSV-2). Přepínačem nastavitelná funkce vyčerpávání nebo dopouštění. Možnost nastavení vstupní citlivosti snímání pro aplikace, kde se používá upravená voda.

Parametry - technický list

Max. spínaný výkon (P) AC3 pro 230V ? 1,1 kW
Max. zatížení kontaktů AC3 ? 5 A
Napájecí napětí 230 V AC
Jmenovité napětí zátěže (U) do 230 V AC
Příkon 3 W
Krytí IP ? 20
Venkovní použití Ne
Montáž na DIN lištu Ano
Počet modulů na DIN liště 3
Počet kontaktů 1 x přepínací
Určeno pro Dopouštění a vypouštění (ochranu čerpadla)
Indikace napájecího napětí Ano
Optická signalizace polohy kontaktů Ano
Kontrola úrovně hladiny Dvou hladin
Napětí na sondách (U) 12 V
Proud na sondách 0,6 mA
Citlivost sond 5 - 100 kΩ
Rozměry (v x š x h) 53x90x58 mm
Hmotnost 0,2 kg

Specifikace

Popis činnosti:

Vyčerpávání nádrže (přepínač v poloze V)
Při zapnutí snímače zůstane relé v klidovém stavu (propojené svorky 6-7). Po dostoupení hladiny k horní sondě relé ve snímači přitáhne (propojí se svorky 5-6), rozsvítí se žlutá LED dioda a spustí se vyčerpávání čerpadlem až do doby, než dojde k poklesu hladiny pod spodní sondu. Jakmile hladina klesne pod spodní sondu relé ve snímači odpadne (rozpojí se svorky 5-6) a vypne se vyčerpávání. K opětovnému spuštění vyčerpávání dojde v momentu, kdy hladina zpět vystoupá k horní sondě.

Dopouštění nádrže (přepínač v poloze D)
Při zapnutí snímače (hladina v nádrži je pod úrovní horní sondy) relé ve snímači přitáhne (propojí se svorky 5-6), rozsvítí se žlutá LED dioda a spustí se dopouštění čerpadlem nebo elektromagnetickým ventilem do nádrže. Dopouští se až do doby, kdy se hladina dopustí na úroveň horní sondy. Poté relé ve snímači odpadne (rozpojí se svorky 5-6) a vypne se dopouštění. K opětovnému spuštění dopouštění dojde v momentu, kdy hladina znovu poklesne pod spodní sondu. V případě výpadku napájení snímače relé zůstává v klidovém stavu a nedopouští se do nádrže.

Schéma zapojení:

Snímač hladiny MAVE 2-S2 je vybaven dvoupolohovým přepínačem (D-V; Dopouštění-Vyčerpávání), který umožňuje otáčet funkci výstupního relé.

Uvedené parametry, popis a specifikace výrobku jsou pouze orientační. Schémata, grafy a fotografie produktů mají pouze ilustrativní charakter.
Prodávající si vyhrazuje právo tiskových i faktických chyb u jednotlivých produktů. Před použitím produktu nebo jeho části je nutno si pečlivě přečíst návod k použití vydaný výrobcem či dovozcem a produkt instalovat a používat v souladu s tímto návodem.
