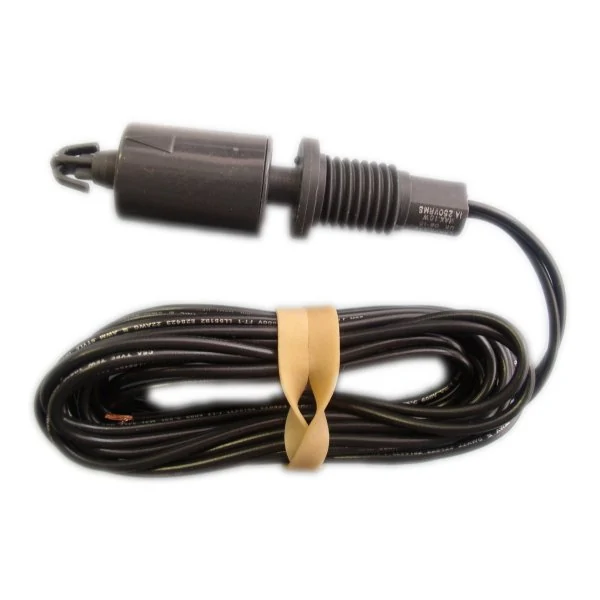

Plovákový elektromechanický spínač - horní

	Obj. č.:	50761
	Model:	LRNV51S42

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Poznámka

Při použití pro dopouštění z vodovodního řadu vždy kombinujte s dalším nezávislým prvkem, například s mechanickým plovákovým ventilem! Při zapojení použijte použijte ochranu kontaktu dle zapojené dokumentace. Respektujte maximální zatížení kontaktu!

Použití

• Snímání horní nebo spodní úrovně hladiny
• Spínání nebo rozpínání kontaktů se jmenovitým výkonem do 15W

Parametry - technický list

Délka kabelu		2 m
Hloubka ponoru max.		48 m
Instalace jen vertikálně		Ano
Max. napětí		30 V AC
Max. spínaný výkon (P) AC3 pro 230V		15 VA
Připojovací závit (vnější)		1/2 "
Doporučený pracovní tlak (P)		4,8 bar
Materiál		NYLON 6.6
Výrobce		Honeywell

Specifikace

Hladinový spínač pracuje na principu spínání kontaktu permanentním magnetem. Magnet umístěný v plováku slouží pro aktivaci jazýčkového spínače buď při stoupání, nebo klesání vodní hladiny. Konstrukce umožňuje nastavení stavu spínače (sepnuto nebo rozepnuto) jednoduše otočením spínače nebo plováku o 180°.

Plovákový spínač je standardně dodáván s montážním příslušenstvím (matice, silikonová těsnění, podložky) pro instalaci do stěny jímky bez závitového návarku. Instalační sadu je možné použít pro montáž do stěny o tloušťce v rozmezí 1-4 mm při montáži plováku zvenčí a 1-10 mm při montáži plováku zevnitř.

Kabel plovákového spínače má délku 2m

Dokumenty ke stažení

Obchodně-technická literatura:

LRN CZ
LRN EN
LRN_plovaky

Návody:

2010_10_navod-LRN_plovaky
