Ventilové šachtice slouží k ochraně důležitých, pod zemí umístěných prvků AZS - nejčastěji elektromagnetických ventilů nebo rychlospojných ventilů. Zároveň vymezují manipulační prostor tak, aby byl možný pohodlný přístup k jednotlivým prvkům a jejich servis.
Předvrtaná šachtice IRIBOX nabízí snazší a rychlejší osazení při instalaci závlahové systému.
Na přívodní prostupku v otvoru v delší straně šachtice je instalováno přívodní potrubí. Na přímou prostupku s DG přechodem v otvoru v kratší straně je instalováno sekční potrubí. Tento typ šachtice je určen pro připojení na 32 mm potrubí. Křížové tvarovky s převlečnými maticemi tvoří rozdělovač, který je možné osadit elektromagnetickými ventily PGV s vnějšími závity o rozměru 1“. V tomto případě jsou součástí šachtice ventily s 9 V cívkami, což umožňuje ovládání pomocí bateriové ovladací jednotky, které je součástí dodávky.
Šachtice disponují integrovaným úchytem vodotěsných elektrokonektorů, které je nutné instalovat pro správnou a bezpečnou funkci elektromagnetických ventilů. Šachta je určená pro zahrady RD, případně pro málo exponované plochy, a není určena pro pojezd těžší zahradní technikou.
Šachtu je nutné umístit na drenážní podsyp o minimální hloubce 10 cm, aby se v ní nedržela voda. Okolí šachty je obsypáno jemnou zeminou a řádně zhutněno. Je možná instalace na základový rošt, který si lze dokoupit. Vhodný je jako ochrana před proniknutím živochichů.

Dimenze připojení na potrubí		32 mm
Počet ventilů		4
Výška šachtice		33 cm
Rozměr základny		52 x 40 cm
Rozměr víka		41 x 28 cm
Otevírání víka		vyklopením
Zajištění víka proti otevření		Ano
Způsob zajištění víka proti otevření		zajišťovací šroub
Materiál		polypropylen
Pracovní tlak		1,5 - 6 bar
Maximální doporučený pracovní tlak		6 bar
Průtok		0,7 - 150 l/min
Dimenze připojovacího závitu		1 "
Připojovací závit		Vnější závit
Vhodný pro pitnou vodu		Ne
Manuální odvzdušnění		Ano
Manuální ON/OFF		Ano
Kompatibilní s regulátorem tlaku ACCU SET		Ano
Napájecí napětí ovládací cívky		9 V DC
Hmotnost		6,4 kg
Výrobce		Irimon

---

Klíčové vlastnosti IRIBOXu

• čisté a praktické profesionální řešení
• bez nutnosti dalšího dotěsňování závitů
• velmi vysoká tuhost šachtice
• přesné dílenské zpracování
• různá řešení pro každou zahradu
• integrovaný úchyt pro vodotěsné konektory
• navrženo z nejkvalitnějších komponentů

---



Šetřete svůj čas

Perfektní pomocník pro profesionální instalaci automatického závlahového systému. Pečlivě jsme za Vás rozměřili a vyvrtali otvory a namontovali ventily do sestav s rozdělovači. Otvory jsou zhotoveny zcela přesně, což zamezuje zanášení šachty zeminou. Vše je připraveno k samotné instalaci šachtice do terénu. Stačí připojit pouze potrubí. Vše zapojíte bez vrtání, bez pakování závitů, bez nářádí, snadno a rychle.

---



Připraveno k rozšíření

Každý IRIBOX obsahuje 1 vstup, 1 výstup a až 6 vývodů na 2-6 sekcí (v závislosti na vybraném typu iriboxu). Rozšiřující sady s ventily Hunter PGV s regulací průtoku či bez regulace lze přiobjednat. Vhodné pro místa, kde se počítá s budoucím rozšířením závlahy.





---

Libovolné uspořádání sekcí

Výstupy z šachtice jsou na obě strany, můžete tedy snadno zvolit orientaci vývodů, dle vašich potřeb. Navíc můžete snadno kombinovat 25 a 32 mm vývody.

---

Odolnost a dlouhá životnost

Použitím nejlepších materiálů a přesným zpracováním má šachtice mimořádnou tuhost a odolnost proti okolní zemině.

---

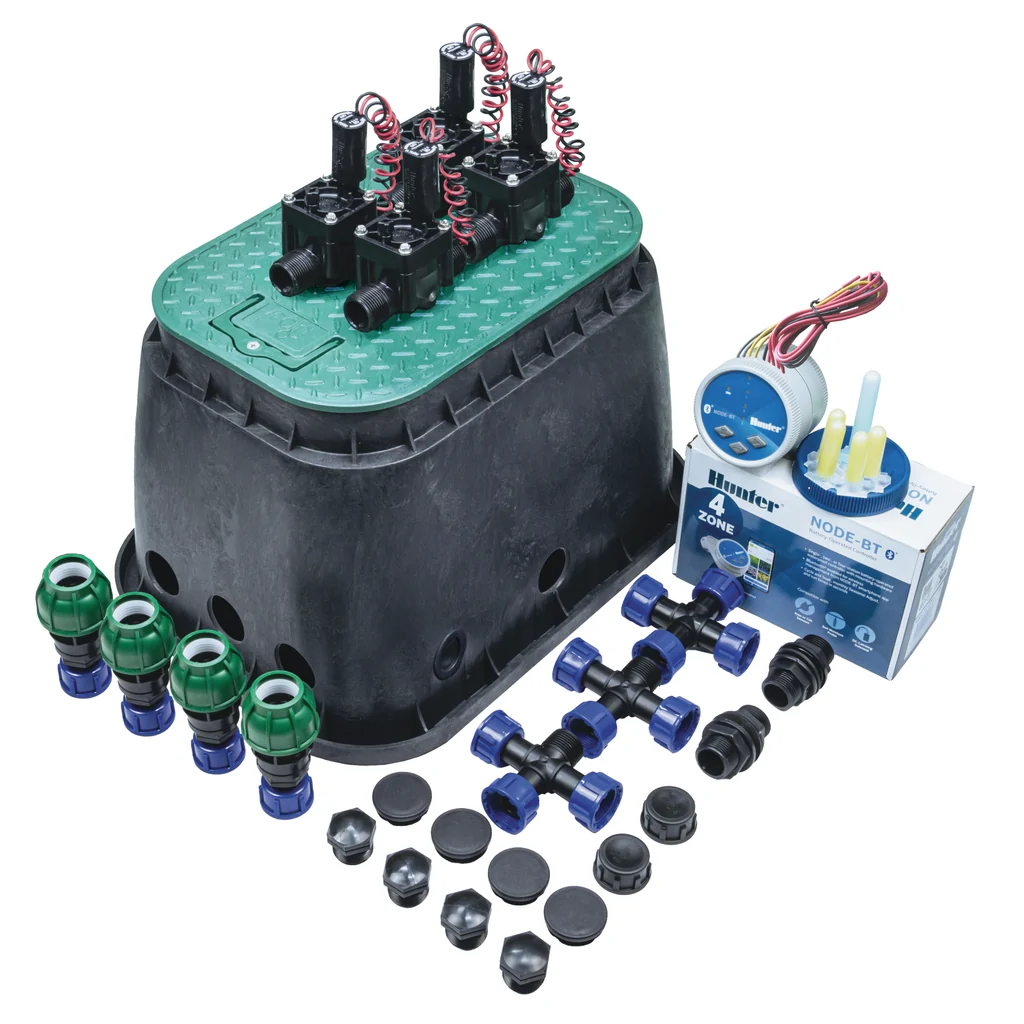

Set IRIBOX EZ 4 EXPERT 9V obsahuje:

• Ventilová šachta STANDARD „Ez OPEN“ s otvory
  4x elektromagnetický ventil PGV 1“, cívka 9 V DC, vnější závit
  4x tvarovka DG s přímou přechodkou na 32 mm potrubí
  2x zátka na křížové tvarovky
  8x zátka na otvor v šachtici
  2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
  1x tvarovka křížová – 4 vnější závity s převlečnou maticí
  12x těsnící kroužek
  2x přívodní prostupka s víčkem
  1x Ovladací jednotka NODE-BT s možností ovládání 4 sekcí
  4x Vodotěsný konektor WN-OR
  1x Vodotěsný konektor DBR
  Ventilová šachta STANDARD „Ez OPEN“ s otvory
• 4x elektromagnetický ventil PGV 1“, cívka 9 V DC, vnější závit
• 4x tvarovka DG 32x1" s přímým přechodem
• 2x zátka na křížové tvarovky
• 8x zátka na otvor v šachtici
• 2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
• 1x tvarovka křížová – 4 vnější závity s převlečnou maticí
• 12x těsnící kroužek
• 2x přívodní prostupka s víčkem
• 1x Ovladací jednotka NODE-BT s možností ovládání 4 sekcí
• 4x Vodotěsný konektor WN-OR
• 1x Vodotěsný konektor DBR
