Předinstalované sestavené sety IRIBOX představují revoluční řešení pro rychlou a profesionální instalaci automatického závlahového systému. Sestava obsahuje převrtanou šachtici EZ STANDARD s vyklápěcím úchopem, se zazátkovanými předvrtanými osmi otvory (pokud nejsou všechny využité pro přívod vody, výstup vody a odbočky/sekce), dále pak modulární rozebíratelný vnitřní rozdělovač s vstupním a výstupním přívodem vody o dimenzi 1", a dále pak 2-6 odboček na sekce, spolu se stejným počtem špičkových profesionálních sekčních elektromagnetickým ventilů Hunter PGV 1", ve verzi bez/s regulací průtoků. Existuje několik různých verzí sestav, stačí si vybrat. Výstupní odbočky pro PE potrubí jsou běžně v dimenzi 32 mm, ale připravujeme i verzi 25 mm. Jednotlivé verze lze dobře a snadno doplňovat o samostatné rozšiřující sady odboček. Lze tak snadno vytvořit verzi IRIBOXu pro 2,3,4,5 či 6 sekcí, buď výběrem vhodné sestavy požadované velikosti nebo zakoupením základní sestavy pro 2 sekce a jejím následným rozšířením o odbočky s ventily 1" s regulací průtoku či bez regulace průtoku. Buď ve verzi 32 mm nebo ve verzi 25 mm. Obě verze lze i kombinovat.
Předinstalované sety IRIBOX jsou určeny především pro zahrady RD a všechny zavlažované plochy průmyslových areálů, sportovní plochy a místa, kde nebude zatížení těžkou zahradní nebo dopravní technikou. Zde by pak byly vhodnější naše zátěžové šachtice CARSON. Dodávané nejprodávanější a velmi robustní kvalitní elektromagnetické ventily HUNTER PGV je možné ovládat pomocí nástěnných ovládacích jednotek Hunter, které disponují vlastní trafostanicí 230 V/24Vac. V případě výměny cívek je možné použití i bateriových ovládacích jednotek Hunter 9V, umístěných v přímo v šachtici IRIBOX. Nejpodstatnější vlastností IRIBOXů je jejich univerzálnost, variabilita, minimum různých dílů, snadná a rychlá instalace, dostatek místa uvnitř prostoru, snadná výměna dílů i po letech, možnost snadného rozšíření systému i v budoucnosti, možnost budoucího přechodu na 9V řešení, atd.

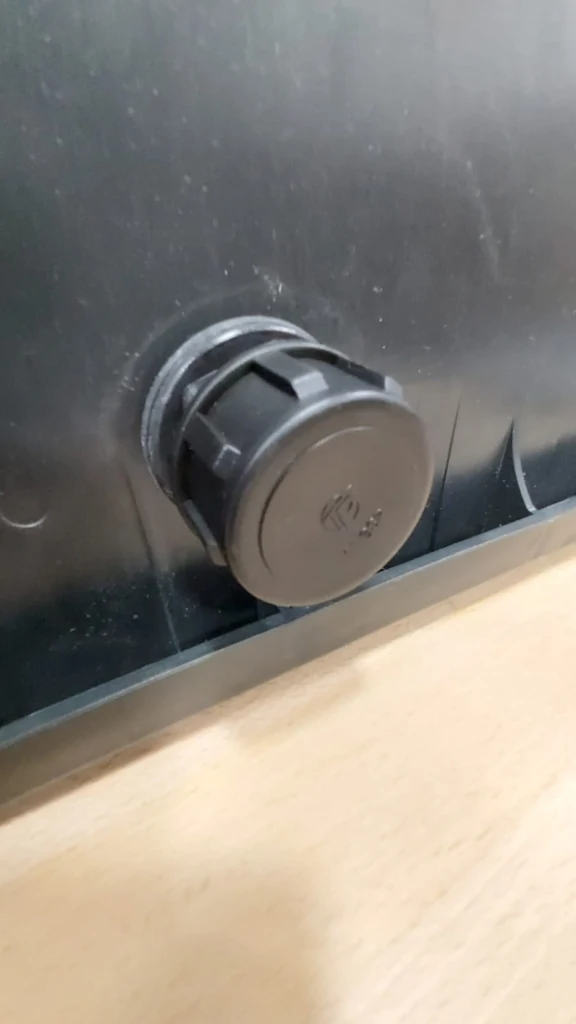

IRIBOX doporučujeme je nutné umístit na drenážní podsyp o minimální hloubce 10 cm, pro zajištění správného vsakování případně vody ze srážek či z kondenzace, pro zajištění čistého a suchého vnitřního prostoru IRIBOXu. Okolí šachtice má být obsypáno jemnou zásypovou zeminou a řádně zhutněno, tak jako u kterékoliv jiné šachtice. Pro profesionální a čistou instalaci doporučujeme ve všech případech zajistit instalaci boxu na základový rošt, který si lze dokoupit samostatně a jeho cena je velmi příznivá. Výhodou podkladního roštu je i ochrana před proniknutím živočichů do vnitřního prostoru boxu (hraboši, krtci, atd.)

Tento produkt IRIBOX je vyráběn společností IRIMON, jejíž technici tento produkt vyvinuli jako výsledech vlastních instalačních zkušeností i zkušeností našich partnerských instalačních firem. Vyzkoušejte si tento produkt a jinak už závlahu montovat nebudete.

Dimenze připojení na potrubí		32 mm
Počet ventilů		6
Výška šachtice		33 cm
Rozměr základny		52 x 40 cm
Rozměr víka		41 x 28 cm

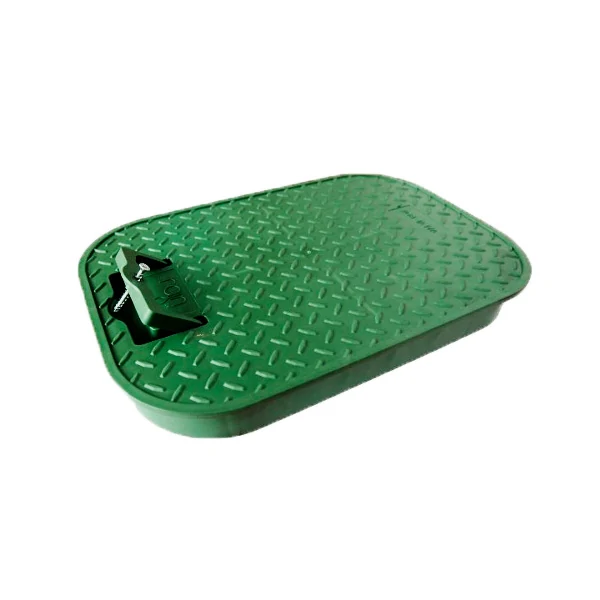

Otevírání víka		vyklopením
Zajištění víka proti otevření		Ano
Způsob zajištění víka proti otevření		zajišťovací šroub
Materiál		polypropylen
Pracovní tlak		1,5 - 6 bar
Maximální doporučený pracovní tlak		6 bar
Průtok		0,4 - 150 l/min
Dimenze připojovacího závitu		1 "
Dimenze připojovaného potrubí		32 mm
Připojovací závit		Vnější závit
Vhodný pro pitnou vodu		Ne
Manuální odvzdušnění		Ano
Manuální ON/OFF		Ano
Kompatibilní s regulátorem tlaku ACCU SET		Ano
Napájecí napětí ovládací cívky		24 V AC
Proud při spuštění		475 mA
Pracovní proud		230 mA
Hmotnost		6,493 kg
Výrobce		Irimon



IRIBOX EZ EXPERT PLUS · 6 SEKCÍ

Předinstalovaná ventilová šachtice přímo k použití

Šachtice STANDARD "Ez OPEN" s předvrtanými otvory a osazenými šesti elmag. ventily. Hotový sestavený kompletní set. Obsahuje 5 ventilů Hunter PGV 100 a 1 ventil PGV 101 s regulací průtoku (6 sekcí). Pro potrubí 32 mm.

6×

Závlahová sekce

Pět ventilů PGV 100 a jeden PGV 101.

32 mm

Výstupní potrubí

Připravené odbočky pro PE potrubí.

IHNED

Přímo k použití

Kompletně sestavený a předinstalovaný box.

24 V AC

Ovládání ventilů

Pro nástěnné ovládací jednotky Hunter.

IRIBOX EZ EXPERT PLUS

Profesionálně připravené srdce závlahového systému

Ventilové šachtice slouží k ochraně důležitých, pod zemí umístěných prvků automatického závlahového systému - nejčastěji elektromagnetických ventilů nebo rychlospojných ventilů. Zároveň vymezují manipulační prostor tak, aby byl možná pohodlný přístup k jednotlivým prvkům a jejich servis.

Předinstalovaná šachtice IRIBOX nabízí snazší a rychlejší osazení při instalaci závlahové systému.

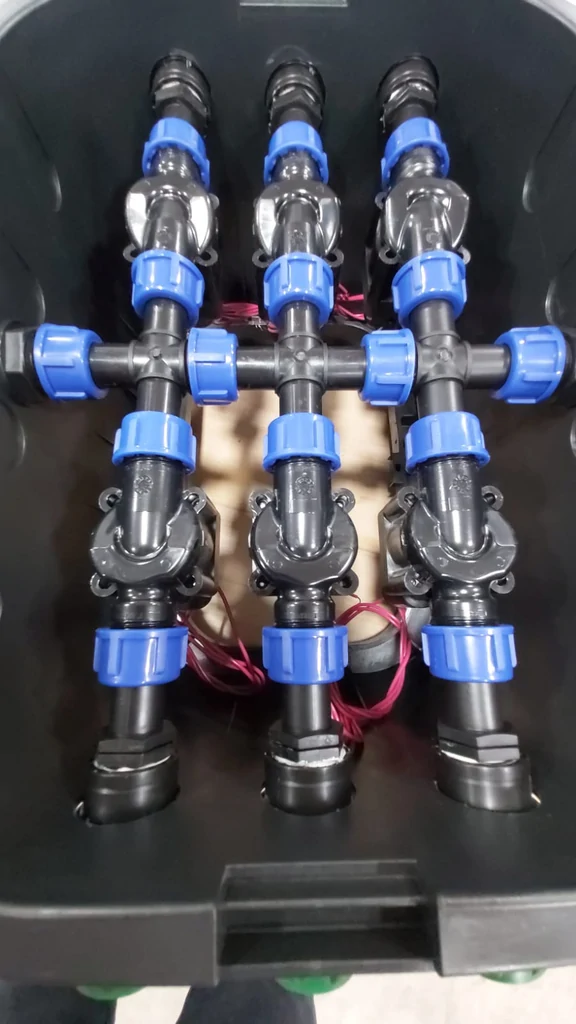

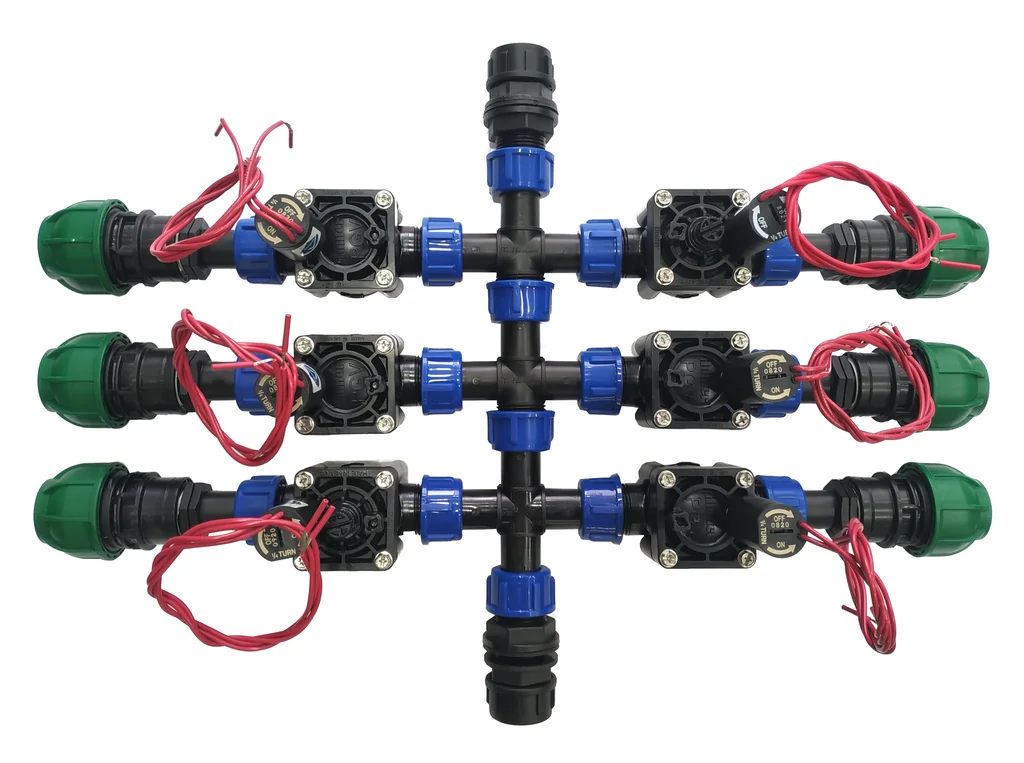

Na přívodní prostupku v otvoru v delší straně šachtice je instalováno přívodní potrubí. Na přímou prostupku s DG přechodem v otvoru v kratší straně je instalováno sekční potrubí. Křížové tvarovky s převlečnými maticemi tvoří rozdělovač, který je možné osadit elektromagnetickými ventily PGV s vnějšími závity o rozměru 1“. Osazují se ventily bez regulace a s regulací průtoku. Ventily s regulací průtoku jsou vhodné především pro mikrozávlahu.

Šachtice disponují integrovaným úchytem vodotěsných elektrokonektorů, které je nutné instalovat pro správnou a bezpečnou funkci elektromagnetických ventilů.

KLÍČOVÉ VLASTNOSTI IRIBOXU

Čisté, variabilní a profesionální řešení

• čisté a praktické profesionální řešení
• bez nutnosti dalšího dotěsňování závitů
• velmi vysoká tuhost šachtice
• přesné dílenské zpracování
• různá řešení pro každou zahradu
• integrovaný úchyt pro vodotěsné konektory
• navrženo z nejkvalitnějších komponentů

RYCHLÁ INSTALACE

Šetřete svůj čas

Perfektní pomocník pro profesionální instalaci automatického závlahového systému. Pečlivě jsme za Vás rozměřili a vyvrtali otvory a namontovali ventily do sestav s rozdělovači. Otvory jsou zhotoveny zcela přesně, což zamezuje zanášení šachty zeminou. Vše je připraveno k samotné instalaci šachtice do terénu. Stačí připojit pouze potrubí. Vše zapojíte bez vrtání, bez pakování závitů, bez nářádí, snadno a rychle.

MODULÁRNÍ ŘEŠENÍ

Připraveno k rozšíření

Každý IRIBOX obsahuje 1 vstup, 1 výstup a až 6 vývodů na 2-6 sekcí (v závislosti na vybraném typu iriboxu). Rozšiřující sady s ventily Hunter PGV s regulací průtoku či bez regulace lze přiobjednat. Vhodné pro místa, kde se počítá s budoucím rozšířením závlahy.

VARIABILNÍ VÝSTUPY

Libovolné uspořádání sekcí

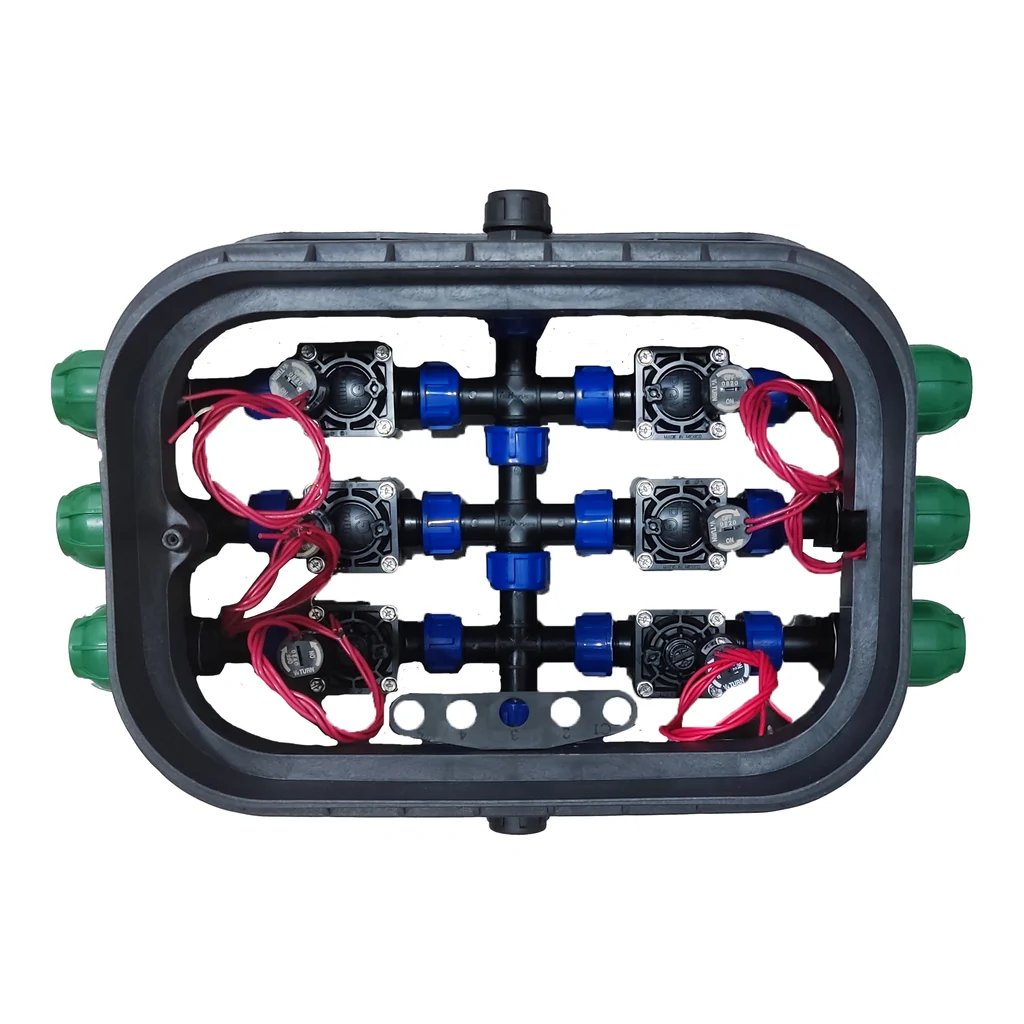

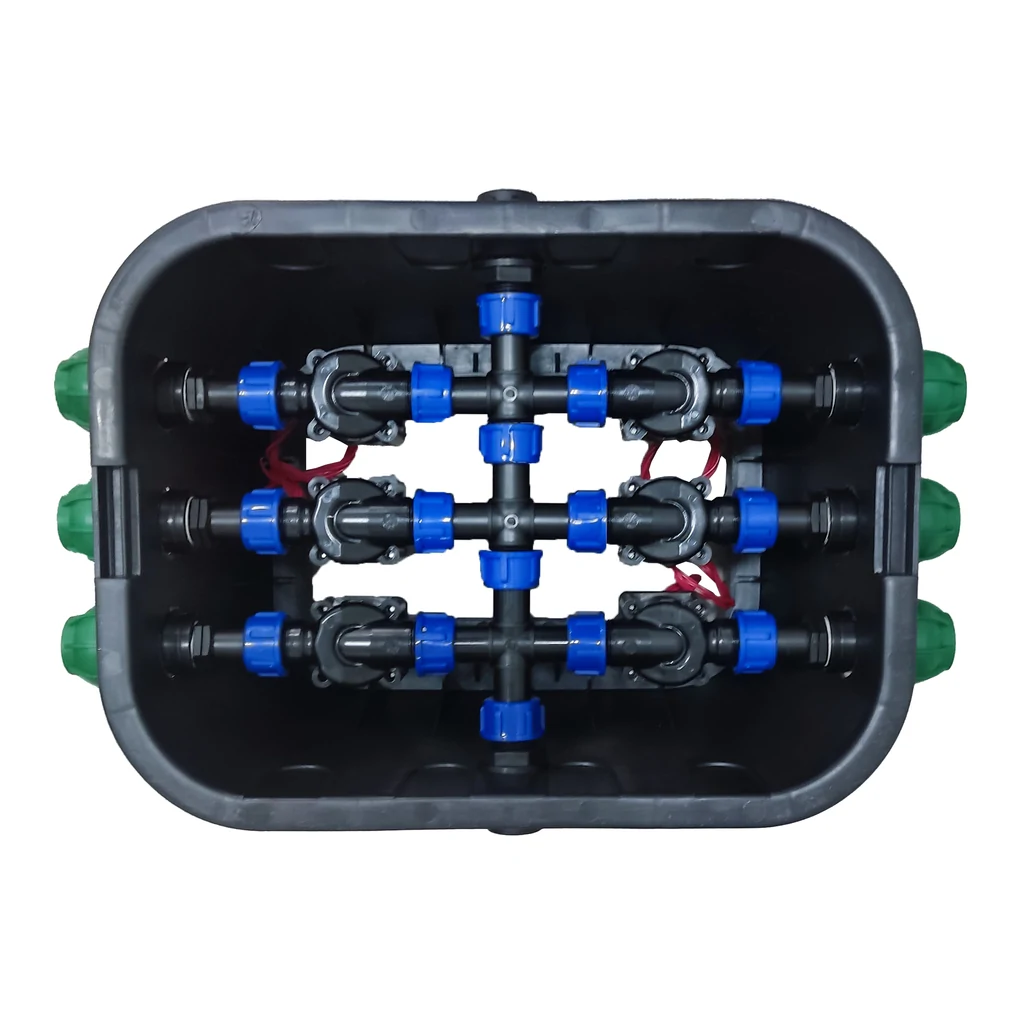

Výstupy z šachtice jsou na obě strany, můžete tedy snadno zvolit orientaci vývodů, dle vašich potřeb. Navíc můžete snadno kombinovat 25 a 32 mm vývody.

PEVNÁ KONSTRUKCE

Odolnost a dlouhá životnost

Použitím nejlepších materiálů a přesným zpracováním má šachtice mimořádnou tuhost a odolnost proti okolní zemině.

PROMYŠLENÝ VNITŘNÍ PROSTOR

Chytré řešení detailů

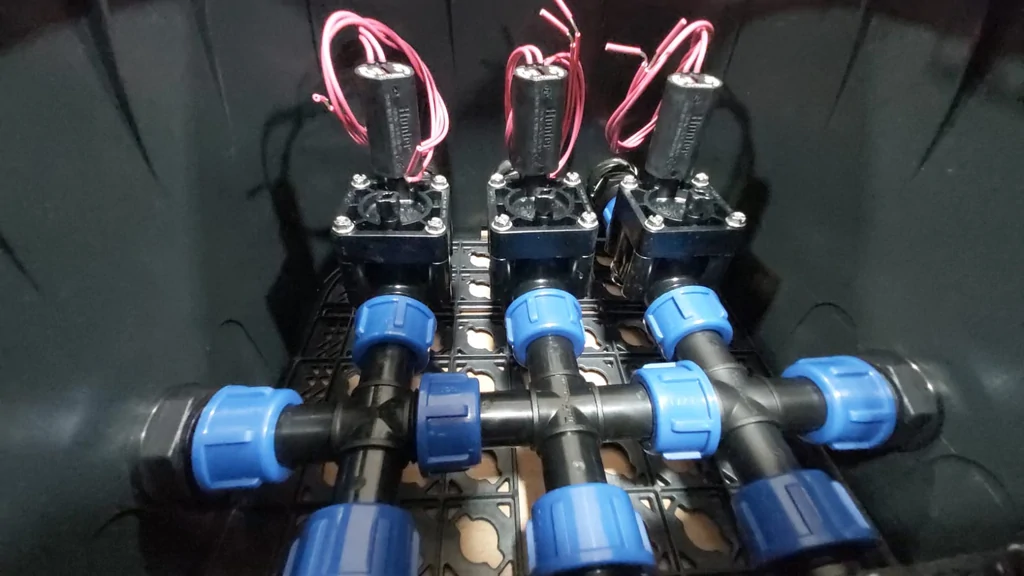

Jedinečným rozložením vnitřního rozdělovače je zajištěno nejlepší využití prostoru uvnitř šachtice. Na boku šachtice je navíc integrovaná pryžová průchodka na ovladací kabel. Velikost průchodky umožňuje přitažení kabelu do šachtice v chráničce MONOFLEX 25 mm. Ten je tím chráněný před poškozením střihem při hutnění šachtice.

OBSAH SESTAVY

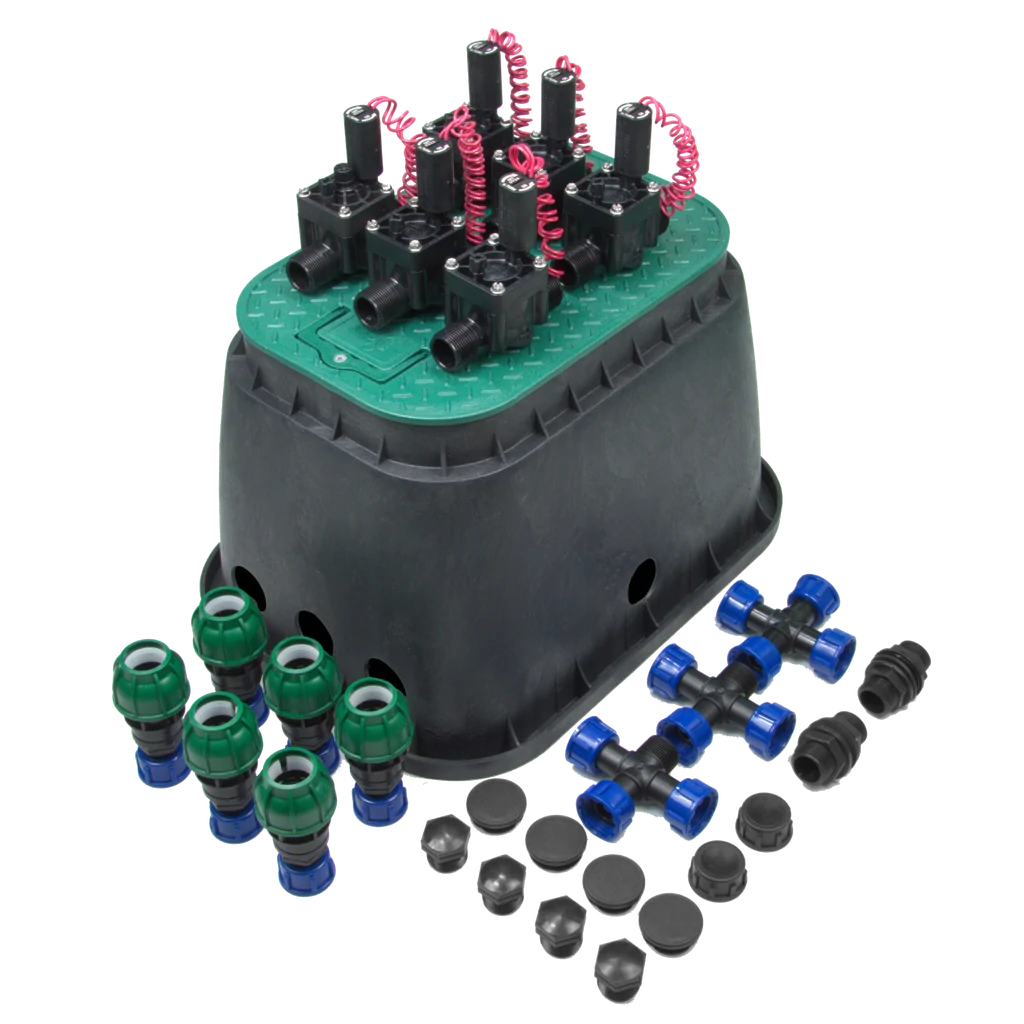

Set IRIBOX EZ 6 EXPERT PLUS obsahuje

• Ventilová šachta STANDARD „Ez OPEN“ s otvory
• 5x elektromagnetický ventil PGV 1“, vnější závit
• 1x elektromagnetický ventil PGV 1“ s regulací průtoku, vnější závit
• 6x tvarovka DG 32x1" s přímým závitem
• 2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
• 1x tvarovka křížová – 4 vnější závity s převlečnou maticí
• 16x těsnící kroužek
• 2x přívodní prostupka s víčkem

IRIBOX EZ EXPERT PLUS je již složený box připravný IHNED k použití!

Více informací k tomuto produktu je na stránce iribox.cz.
