IRIBOX EZ 2 EXPERT 32 - k vlastnímu sestavení - se 2 ventily

Obj. č.: 11422
Model: IB-EZ2-STPGV
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

Ventilové šachtice slouží k ochraně důležitých, pod zemí umístěných prvků AZS - nejčastěji elektromagnetických ventilů nebo rychlospojných ventilů. Zároveň vymezují manipulační prostor tak, aby byl možný pohodlný přístup k jednotlivým prvkům a jejich servis.
Předvrtaná šachtice IRI-BOX nabízí snazší a rychlejší osazení při instalaci závlahové systému.

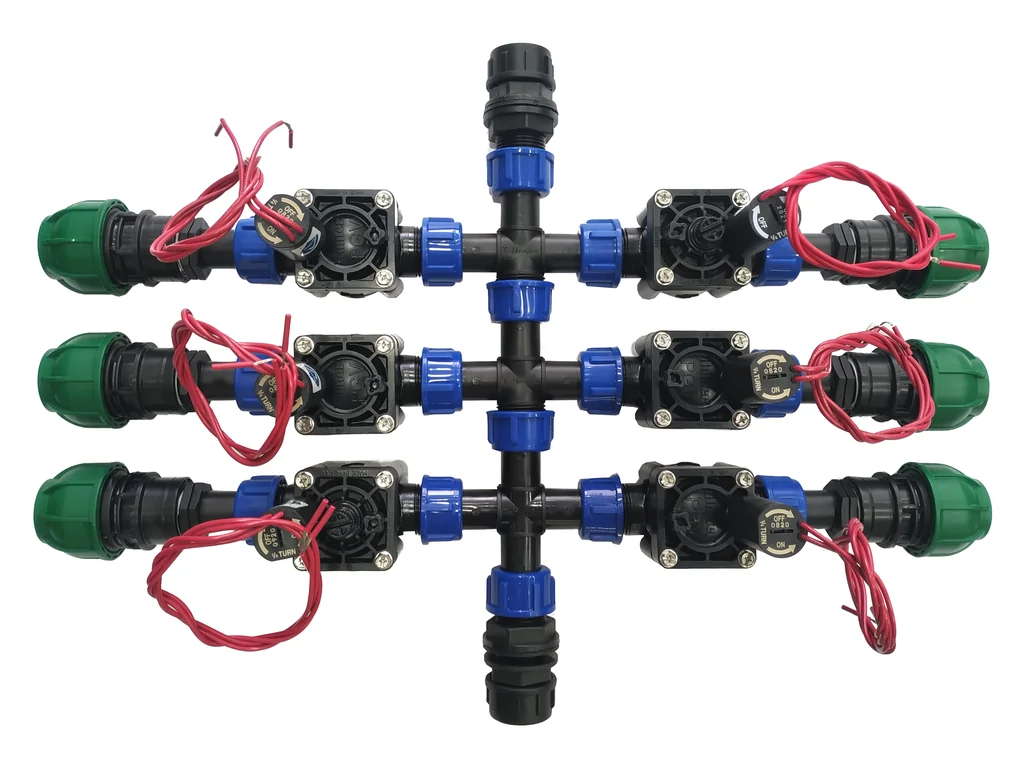

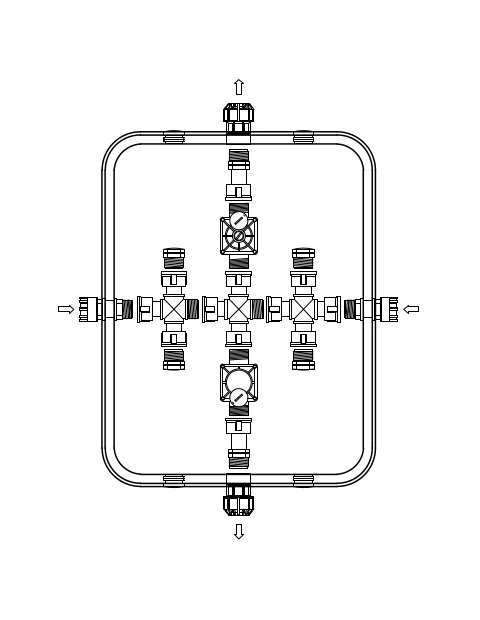

Na přívodní prostupku v otvoru v delší straně šachtice je instalováno přívodní potrubí. Na přímou prostupku s DG přechodem v otvoru v kratší straně je instalováno sekční potrubí. Křížové tvarovky s převlečnými maticemi tvoří rozdělovač, který je možné osadit elektromagnetickými ventily PGV s vnějšími závity o rozměru 1“. Osazují se ventily bez regulace a s regulací průtoku. Ventily s regulací průtoku jsou vhodné především pro mikrozávlahu.
Šachtice disponují integrovaným úchytem vodotěsných elektrokonektorů, které je nutné instalovat pro správnou a bezpečnou funkci elektromagnetických ventilů. Šachta je určená pro zahrady RD, případně pro málo exponované plochy, a není určena pro pojezd těžší zahradní technikou. Dodávané ventily PGV je možné ovládat pouze pomocí nástěnných ovládacích jednotek, které disponují vlastní trafostanicí. Je vyloučeno ovládání pomocí jednotek napájených bateriemi.

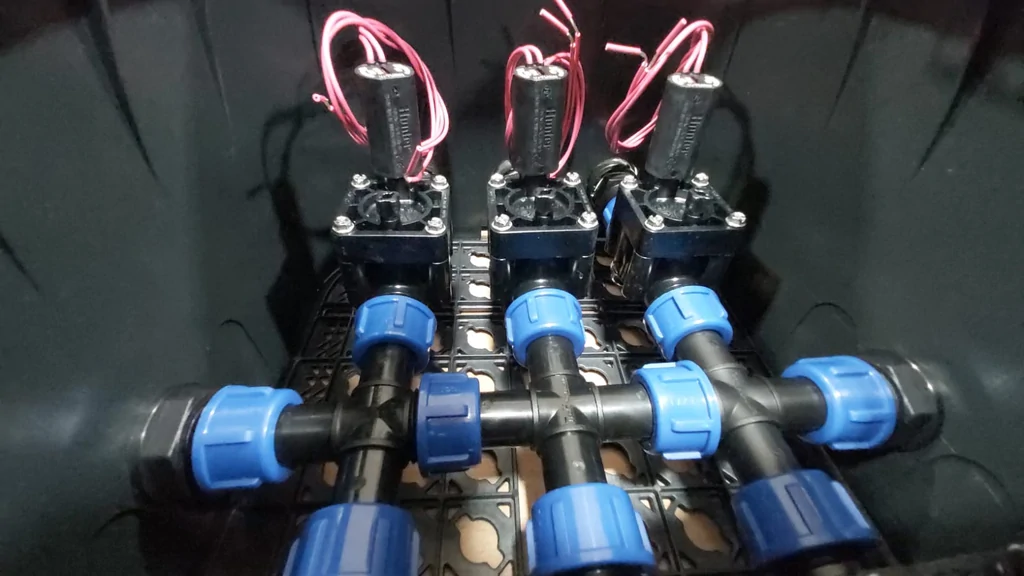

Šachtu je nutné umístit na drenážní podsyp o minimální hloubce 10 cm, aby se v ní nedržela voda. Okolí šachty je obsypáno jemnou zeminou a řádně zhutněno. Je možná instalace na základový rošt, který si lze dokoupit. Vhodný je jako ochrana před proniknutím živochichů.

Parametry - technický list

Dimenze připojení na potrubí 32 mm
Počet ventilů 2
Výška šachtice 33 cm
Rozměr základny 52 x 40 cm
Rozměr víka 41 x 28 cm
Otevírání víka vyklopením
Zajištění víka proti otevření Ano
Způsob zajištění víka proti otevření zajišťovací šroub
Materiál polypropylen
Pracovní tlak 1,5 - 6 bar
Maximální doporučený pracovní tlak 6 bar
Průtok 0,4 - 150 l/min
Dimenze připojovacího závitu 1 "
Dimenze připojovaného potrubí 32 mm
Připojovací závit ? Vnější závit
Vhodný pro pitnou vodu Ne
Manuální odvzdušnění Ano
Manuální ON/OFF Ano
Kompatibilní s regulátorem tlaku ACCU SET ? Ano
Napájecí napětí ovládací cívky 24 V AC
Proud při spuštění 475 mA
Pracovní proud 230 mA
Hmotnost 4,583 kg
Výrobce Irimon

Specifikace

IRIBOX EZ EXPERT PLUS


Ventilové šachtice slouží k ochraně důležitých, pod zemí umístěných prvků automatického závlahového systému - nejčastěji elektromagnetických ventilů nebo rychlospojných ventilů. Zároveň vymezují manipulační prostor tak, aby byl možná pohodlný přístup k jednotlivým prvkům a jejich servis.
Předinstalovaná šachtice IRIBOX nabízí snazší a rychlejší osazení při instalaci závlahové systému.
Na přívodní prostupku v otvoru v delší straně šachtice je instalováno přívodní potrubí. Na přímou prostupku s DG přechodem v otvoru v kratší straně je instalováno sekční potrubí. Křížové tvarovky s převlečnými maticemi tvoří rozdělovač, který je možné osadit elektromagnetickými ventily PGV s vnějšími závity o rozměru 1“. Osazují se ventily bez regulace a s regulací průtoku. Ventily s regulací průtoku jsou vhodné především pro mikrozávlahu.
Šachtice disponují integrovaným úchytem vodotěsných elektrokonektorů, které je nutné instalovat pro správnou a bezpečnou funkci elektromagnetických ventilů.

Klíčové vlastnosti IRIBOXu/clanky/iribox/

  • čisté a praktické profesionální řešení
  • bez nutnosti dalšího dotěsňování závitů
  • velmi vysoká tuhost šachtice
  • přesné dílenské zpracování
  • různá řešení pro každou zahradu
  • integrovaný úchyt pro vodotěsné konektory
  • navrženo z nejkvalitnějších komponentů

Šetřete svůj čas

Perfektní pomocník pro profesionální instalaci automatického závlahového systému. Pečlivě jsme za Vás rozměřili a vyvrtali otvory a namontovali ventily do sestav s rozdělovači. Otvory jsou zhotoveny zcela přesně, což zamezuje zanášení šachty zeminou. Vše je připraveno k samotné instalaci šachtice do terénu. Stačí připojit pouze potrubí. Vše zapojíte bez vrtání, bez pakování závitů, bez nářádí, snadno a rychle.

/clanky/iribox/


/clanky/iribox/

Připraveno k rozšíření

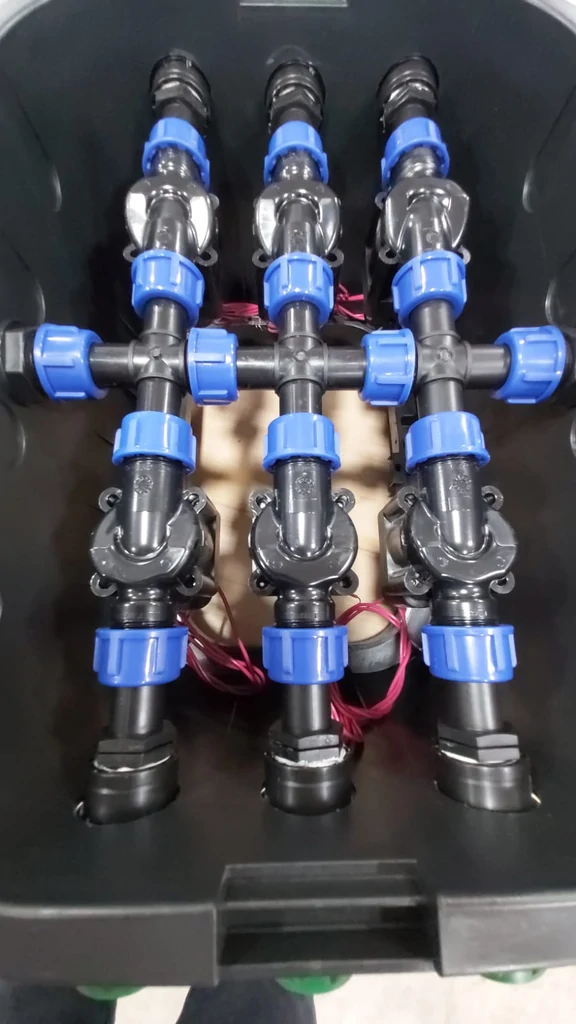

Každý IRIBOX obsahuje 1 vstup, 1 výstup a až 6 vývodů na 2-6 sekcí (v závislosti na vybraném typu iriboxu). Rozšiřující sady s ventily Hunter PGV s regulací průtoku či bez regulace lze přiobjednat. Vhodné pro místa, kde se počítá s budoucím rozšířením závlahy.








Libovolné uspořádání sekcí

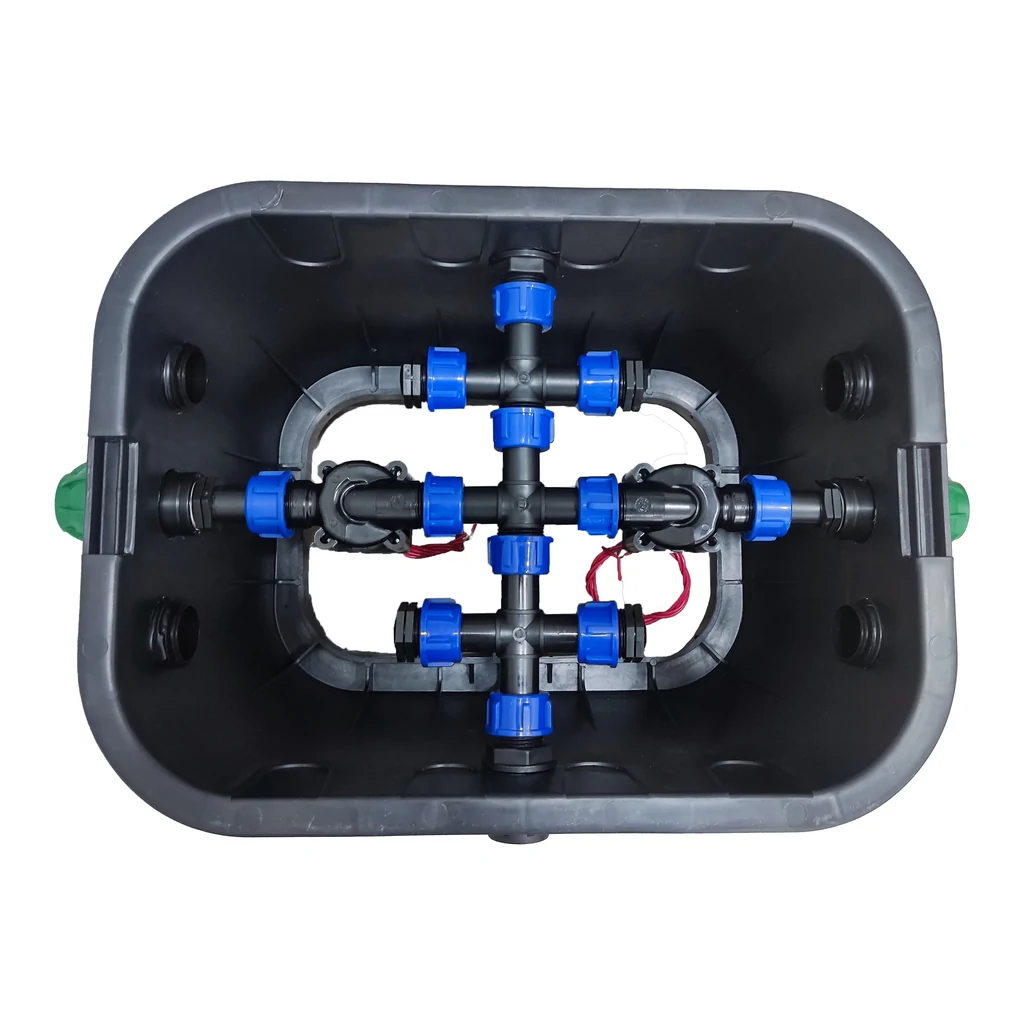

Výstupy z šachtice jsou na obě strany, můžete tedy snadno zvolit orientaci vývodů, dle vašich potřeb. Navíc můžete snadno kombinovat 25 a 32 mm vývody.

/clanky/iribox/


Odolnost a dlouhá životnost

Použitím nejlepších materiálů a přesným zpracováním má šachtice mimořádnou tuhost a odolnost proti okolní zemině.

/clanky/iribox/




Chytré řešení detailů

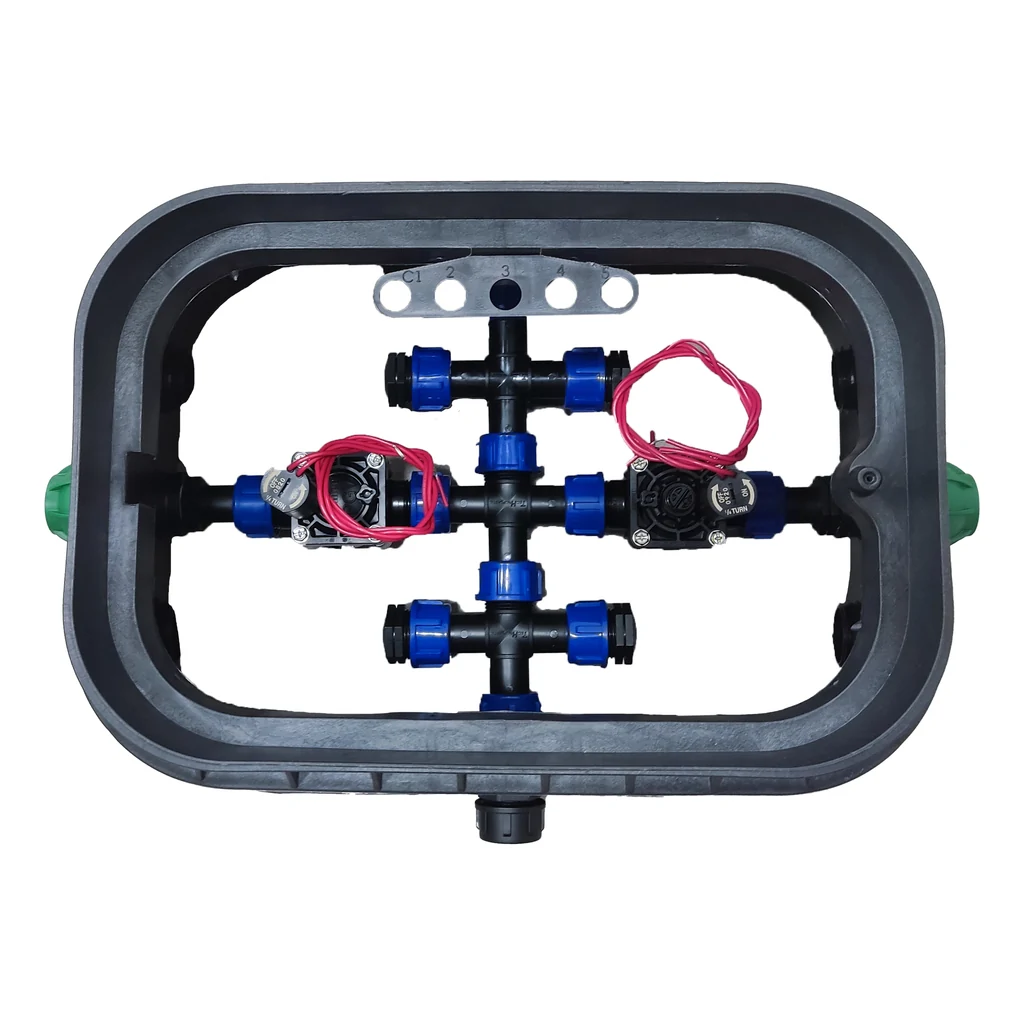

Jedinečným rozložením vnitřního rozdělovače je zajištěno nejlepší využití prostoru uvnitř šachtice. Na boku šachtice je navíc integrovaná pryžová průchodka na ovladací kabel. Velikost průchodky umožňuje přitažení kabelu do šachtice v chráničce MONOFLEX 25 mm. Ten je tím chráněný před poškozením střihem při hutnění šachtice.

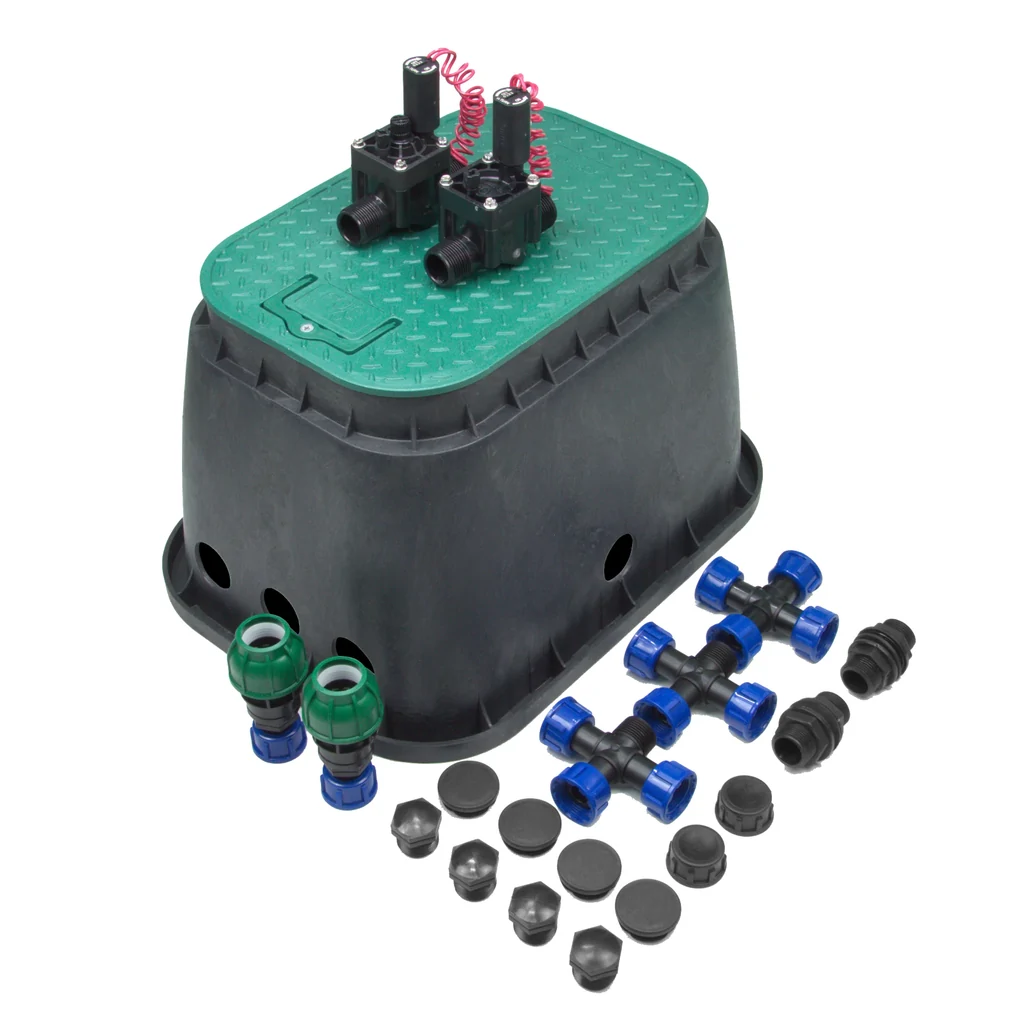

Set IRIBOX EZ 2 EXPERT obsahuje:

  • Ventilová šachta STANDARD „Ez OPEN“ s otvory
  • 1x elektromagnetický ventil PGV 1“, vnější závit
  • 1x elektromagnetický ventil PGV 1“ s regulací průtoku, vnější závit
  • 2x tvarovka DG s přímou přechodkou
  • 4x zátka na křížové tvarovky

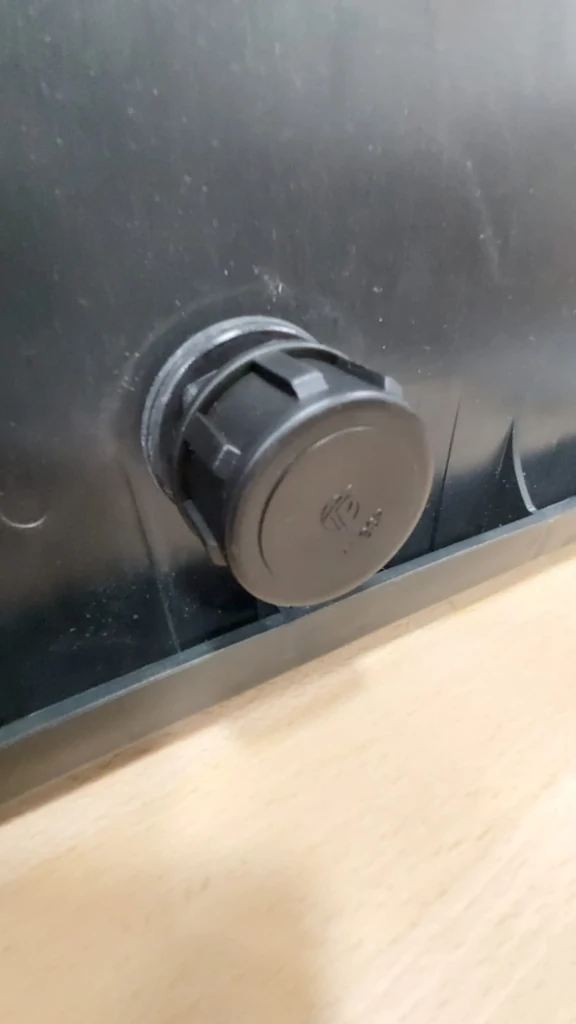

  • 4x zátka na otvor v šachtici
  • 2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
  • 1x tvarovka křížová – 4 vnější závity s převlečnou maticí
  • 12x těsnící kroužek
  • 2x přívodní prostupka s víčkem
