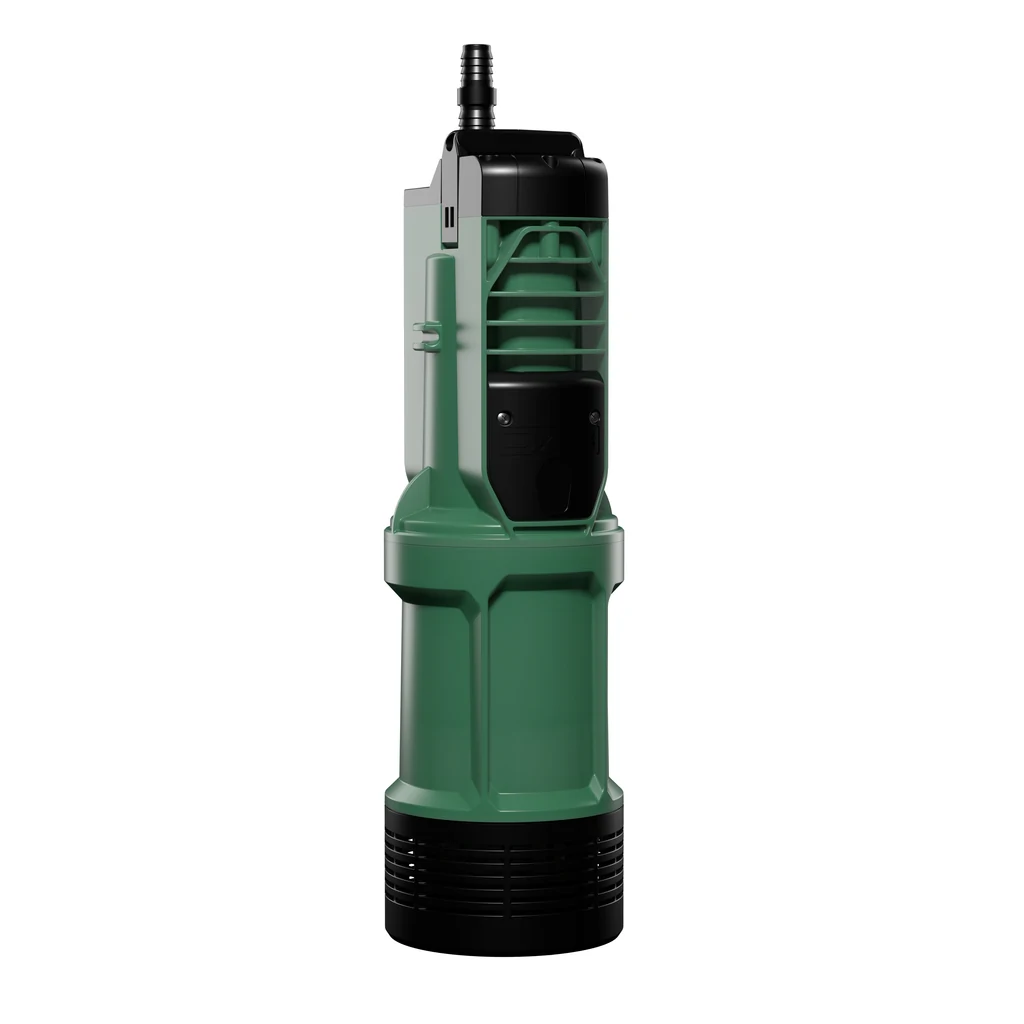

DAB DIVERTRON 650, 230 V

Obj. č.: 50300
Model: DIVER650
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Verze bez plováku je vhodná do vodních zdrojů, u kterých nedochází k pravidelnému nedostatku vody (kopaná studna s dobrou vydatností, jímka s automatickým dopouštěním), alternativně doporučujeme doplnit o hladinové hlídání.

Použití

Ponorná vodárna s integrovanou elektronickou řídicí jednotkou, která při odběru automaticky spouští čerpadlo a po ukončení odběru jej vypíná. Integrovaná řídicí jednotka značně zjednodušuje samotnou instalací čerpadla. Čerpadlo je primárně navrženo pro zásobování vodou zahradního rozvodu (tzv. letní vodovod), malé závlahové systémy zvláště mikrozávlaha v podobě kapkovací hadice, ale poradí si se zásobováním chat, chalup či menších domácností užitkovou vodou např. splachování toalety.
Ideální aplikace je do dešťových jímek nebo kopaných studní. Vodárna obsahuje řadu bezpečnostních prvků jako například ochrana proti chodu na sucho, automatická kontrola průtoku atd.

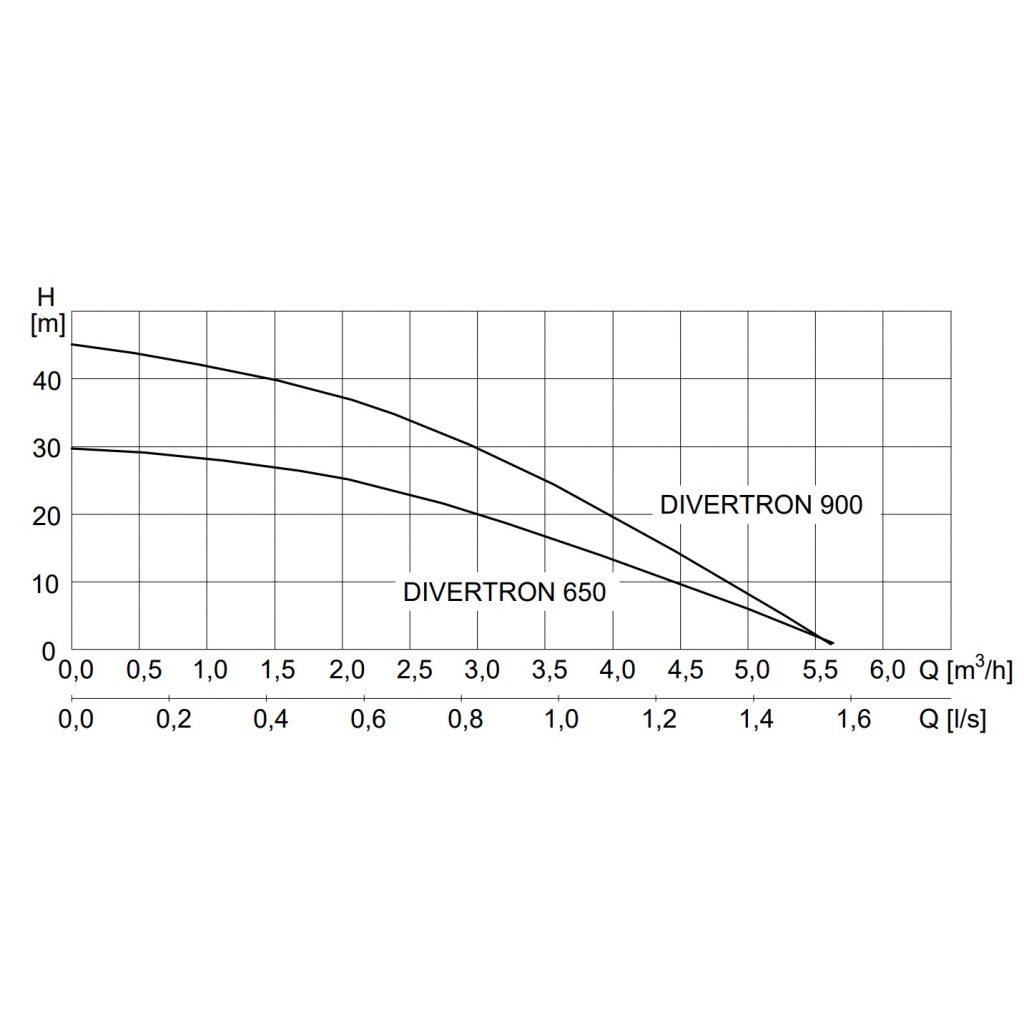

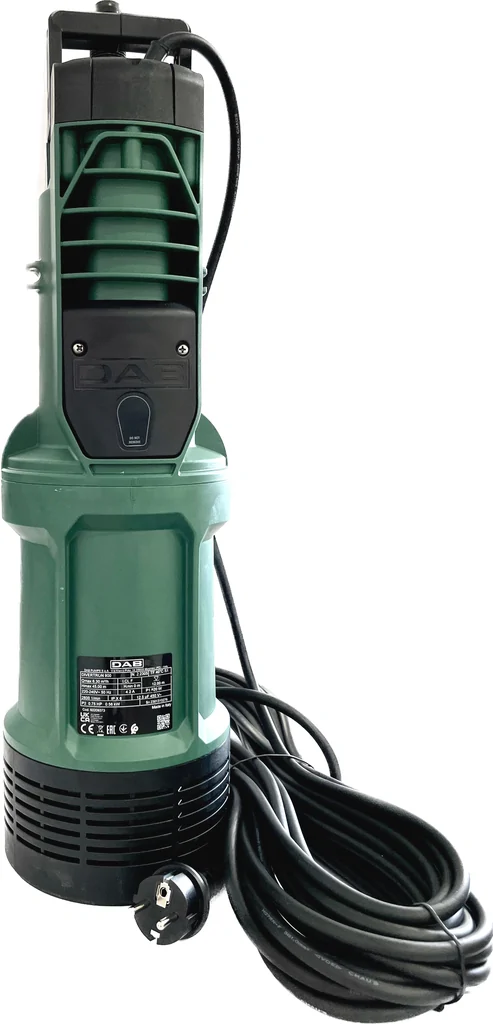

Zapínací tlak vodárny je 1,8 bar a vypínací tlak je max. tlak 3,0 bar. Vodárna má ideální pracovní bod 3 m3/h při 20 m, max. parametry čerpadla - max. průtok 5,4 m3/hod, max.tlak 3,0 bar. Připojovací závit vnitřní 1", max. hloubka ponoru 12m. Součástí čerpadla je přívodní kabel 15 m s vidlicí a hadičník na zahradní hadici 1" a 3/4".

Parametry - technický list

Pmax ? 3 bar
Qmax ? 5,4 m³/hod
Jmenovité napětí (U) 230 V
Max. jmen. příkon motoru čerpadla (P1) 0,65 kW
Jmenovitý výkon motoru (P2) ? 0,42 kW
Jmenovitý proud (I) ? 2,9 A
Délka kabelu ? 15 m
Vnější průměr 160 mm
Připojovací závit (vnitřní) 1 "
Typ závitu BSPP (válcový)
Hloubka ponoru max. ? 12 m
Teplota čerpaného média ? 0-40 °C
Krytí IP ? 68
Třída izolace F
Automatická vodárna Ano
Automatické zapnutí čerpadla Ano
Automatické vypnutí čerpadla Ano
Automatický reset Ano
Zapínací tlak 1,8 bar
Vypínací tlak ? 3 bar
Zpětná klapka ? Ano
Ochrana proti přetížením Ano
Ochrana proti běhu na sucho ? Ano
Plovák ? Ne
Vertikální instalace ? Ano
Horizontální instalace ? Ne
Rozběhový kondenzátor (interní) ? Ano
Součástí kabel (zástrčka,vidlice) Ano
Monoblokové provedení Ano
Typ kabelu ? H07-RNF
Materiál - plášť čerpadla ? Technopolymer
Materiál - oběžná kola ? Technopolymer/SS AISI 304
Rozměry - délka 488 mm
Hmotnost 9 kg
Náhradní díly k dispozici Ano
Výrobce DAB

Specifikace

První generace čerpadel Divertron byla vyvinuta už v roce 2007 a zaznamenala průlom na trhu ponorných čerpadel s integrovanoiu řídící elektronikou.Od té doby bylo naistalováno přes milion kusů,a nyní nastal čas tuto laťku opět pozvednout.Druhá generace překonává svými charakteritikami již tak skvělou generaci první.Zároveň je zde vfšak kladen větší důraz na účinný provoz, což znamená vyšší výkon a nižší spotřebu energie.Nový Divertron tak již v předstihu splňuje požadavky MEI nařízení týkající se energetické účinnosti.Zároveň byl Divertron konstruován pro větší odolnost a snažší instalaci,servis i údržbu.



KONSTRUKČNÍ CHARAKTERISTIKY ČERPADLA

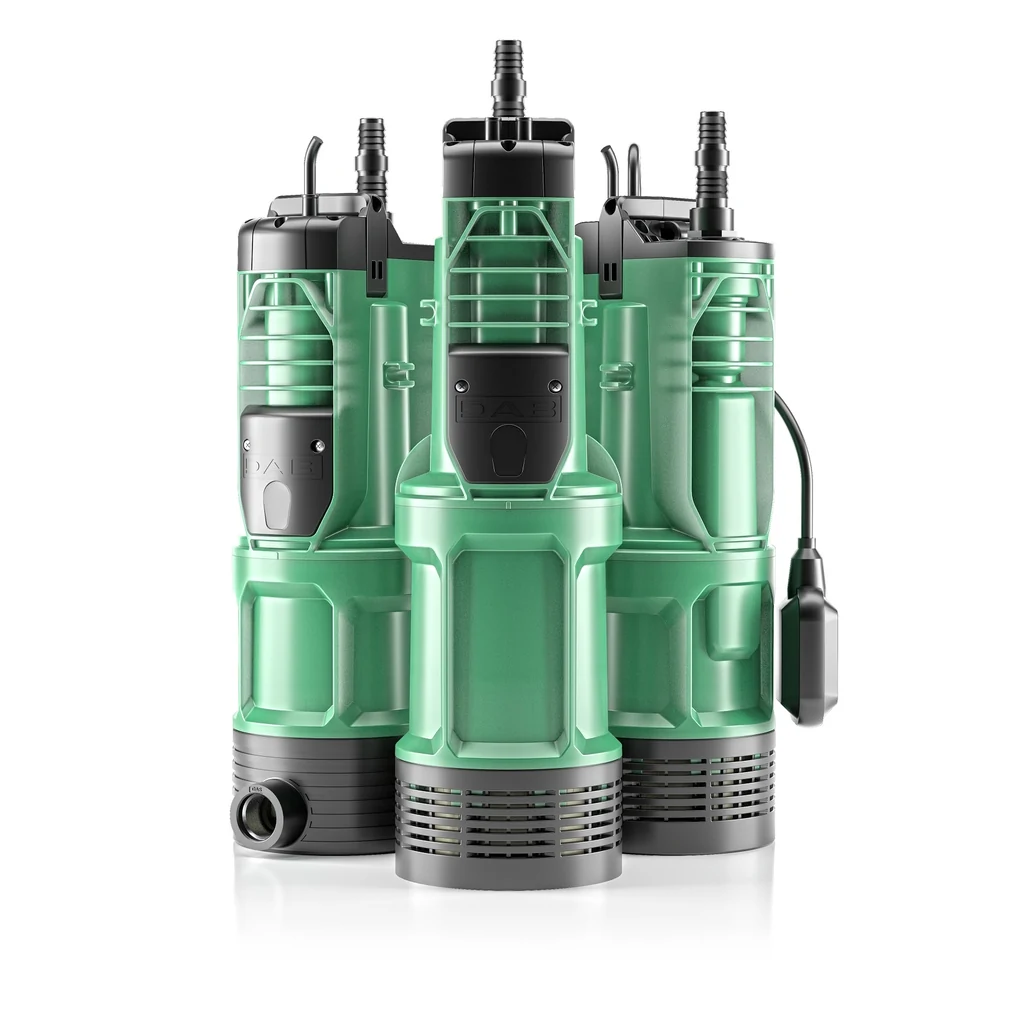

Tělo čerpadla a oběžná kola z technopolymeru odolávající vůči korozi a oxidaci. Na výtlaku je zabudovaný zpětný ventil. K dispozici  jsou provedení se sacím filtrem z technopolymeru nebo s přípojkou s mosaznou vložkou pro sací soupravu (provedení X).  K dispozici je také provedení s plovákovým spínačem. Nově použitý systém mechanické ucpávky nabízí větší odolnost a delší životnost,a díky propojení provozu s novou hydraulikou také vyšší účinnost.

Přímý přístup ke kondenzátoru umožňuje výměnu kondenzátoru bez nutnosti rozebrání celého čerpala.

Obsahuje odvzdušňovací ventil, který zajistí bezpečné zavodnění oběžných kol.

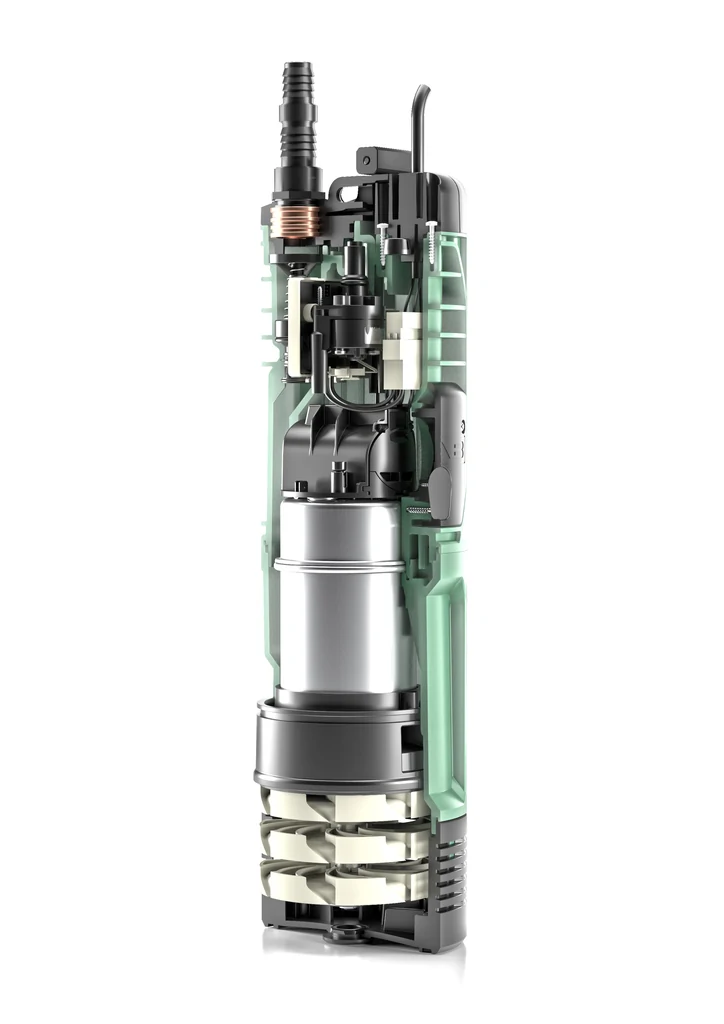

KONSTRUKČNÍ CHARAKTERISTIKY MOTORU

Nový design motoru umožnuje nižší spotřebu energie a vyšší výkon. Asynchronní motor. Hřídel motoru z nerez oceli AISI 416  AISI 304. Zabudovaný spínací kondenzátor a tepelná ochrana proti  přetížení motoru.



CHARAKTERISTIKY ŘÍDICÍ JEDNOTKY

Elektronická řídicí jednotka umožňuje automatické spínání a vypínání čerpadla. Součástí jsou také tlakový spínač a průtokový  snímač. Ochrana proti suchému chodu. Rychlý přístup do prostoru kondenzátoru.

Automatická ochrana proti chodu nasucho:

Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 20 sek. vyhodnocen suchý chod a vodárna se vypne. Po jedné hodině vykoná první čerpací pokus, dále 4x po 5 hodinách a následně každých 24 hodin. Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. Minimální potřebné ponoření je 5 cm nad sáním.

Kontrola funkčnosti zpětné klapky:

Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne na 3 sekundy. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.

Kontrola průtoku (anticyklická ochrana):

Menší průtok než 2 l/min čerpadlo neaktivuje, tzn. čerpadlo v případě úniku ze systému nezačně čerpat, ale přejde do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, opravit netěsnost. Po zpětném přivedení napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.
