IRIBOX EZ 2 EXPERT 9V - k vlastnímu sestavení - se 2 ventily

Obj. č.: 11462
Model: IB-EZ2-STPGV-9
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

Ventilové šachtice slouží k ochraně důležitých, pod zemí umístěných prvků AZS - nejčastěji elektromagnetických ventilů nebo rychlospojných ventilů. Zároveň vymezují manipulační prostor tak, aby byl možný pohodlný přístup k jednotlivým prvkům a jejich servis.
Předvrtaná šachtice IRIBOX nabízí snazší a rychlejší osazení při instalaci závlahové systému.
Na přívodní prostupku v otvoru v delší straně šachtice je instalováno přívodní potrubí. Na přímou prostupku s DG přechodem v otvoru v kratší straně je instalováno sekční potrubí. Tento typ šachtice je určen pro připojení na 32 mm potrubí. Křížové tvarovky s převlečnými maticemi tvoří rozdělovač, který je možné osadit elektromagnetickými ventily PGV s vnějšími závity o rozměru 1“. V tomto případě jsou součástí šachtice ventily s 9 V cívkami, což umožňuje ovládání pomocí bateriové ovladací jednotky, které je součástí dodávky.
Šachtice disponují integrovaným úchytem vodotěsných elektrokonektorů, které je nutné instalovat pro správnou a bezpečnou funkci elektromagnetických ventilů. Šachta je určená pro zahrady RD, případně pro málo exponované plochy, a není určena pro pojezd těžší zahradní technikou.
Šachtu je nutné umístit na drenážní podsyp o minimální hloubce 10 cm, aby se v ní nedržela voda. Okolí šachty je obsypáno jemnou zeminou a řádně zhutněno. Je možná instalace na základový rošt, který si lze dokoupit. Vhodný je jako ochrana před proniknutím živochichů.

Parametry - technický list

Dimenze připojení na potrubí 32 mm
Počet ventilů 2
Výška šachtice 33 cm
Rozměr základny 52 x 40 cm
Rozměr víka 41 x 28 cm
Otevírání víka vyklopením
Zajištění víka proti otevření Ano
Způsob zajištění víka proti otevření zajišťovací šroub
Materiál polypropylen
Pracovní tlak 1,5 - 6 bar
Maximální doporučený pracovní tlak 6 bar
Průtok 0,7 - 150 l/min
Dimenze připojovacího závitu 1 "
Připojovací závit ? Vnější závit
Vhodný pro pitnou vodu Ne
Manuální odvzdušnění Ano
Manuální ON/OFF Ano
Kompatibilní s regulátorem tlaku ACCU SET ? Ano
Napájecí napětí ovládací cívky 9 V DC
Hmotnost 5,36 kg
Výrobce Irimon

Specifikace

IRIBOX EZ EXPERT PLUS


Ventilové šachtice slouží k ochraně důležitých, pod zemí umístěných prvků automatického závlahového systému - nejčastěji elektromagnetických ventilů nebo rychlospojných ventilů. Zároveň vymezují manipulační prostor tak, aby byl možná pohodlný přístup k jednotlivým prvkům a jejich servis.
Předinstalovaná šachtice IRIBOX nabízí snazší a rychlejší osazení při instalaci závlahové systému.
Na přívodní prostupku v otvoru v delší straně šachtice je instalováno přívodní potrubí. Na přímou prostupku s DG přechodem v otvoru v kratší straně je instalováno sekční potrubí. Křížové tvarovky s převlečnými maticemi tvoří rozdělovač, který je možné osadit elektromagnetickými ventily PGV s vnějšími závity o rozměru 1“. Osazují se ventily bez regulace a s regulací průtoku. Ventily s regulací průtoku jsou vhodné především pro mikrozávlahu.
Šachtice disponují integrovaným úchytem vodotěsných elektrokonektorů, které je nutné instalovat pro správnou a bezpečnou funkci elektromagnetických ventilů.

Klíčové vlastnosti IRIBOXu/clanky/iribox/

  • čisté a praktické profesionální řešení
  • bez nutnosti dalšího dotěsňování závitů
  • velmi vysoká tuhost šachtice
  • přesné dílenské zpracování
  • různá řešení pro každou zahradu
  • integrovaný úchyt pro vodotěsné konektory
  • navrženo z nejkvalitnějších komponentů



Šetřete svůj čas

Perfektní pomocník pro profesionální instalaci automatického závlahového systému. Pečlivě jsme za Vás rozměřili a vyvrtali otvory a namontovali ventily do sestav s rozdělovači. Otvory jsou zhotoveny zcela přesně, což zamezuje zanášení šachty zeminou. Vše je připraveno k samotné instalaci šachtice do terénu. Stačí připojit pouze potrubí. Vše zapojíte bez vrtání, bez pakování závitů, bez nářádí, snadno a rychle.

/clanky/iribox/


/clanky/iribox/



Připraveno k rozšíření

Každý IRIBOX obsahuje 1 vstup, 1 výstup a až 6 vývodů na 2-6 sekcí (v závislosti na vybraném typu iriboxu). Rozšiřující sady s ventily Hunter PGV s regulací průtoku či bez regulace lze přiobjednat. Vhodné pro místa, kde se počítá s budoucím rozšířením závlahy.






Libovolné uspořádání sekcí

Výstupy z šachtice jsou na obě strany, můžete tedy snadno zvolit orientaci vývodů, dle vašich potřeb. Navíc můžete snadno kombinovat 25 a 32 mm vývody.

/clanky/iribox/


Odolnost a dlouhá životnost

Použitím nejlepších materiálů a přesným zpracováním má šachtice mimořádnou tuhost a odolnost proti okolní zemině.

/clanky/iribox/

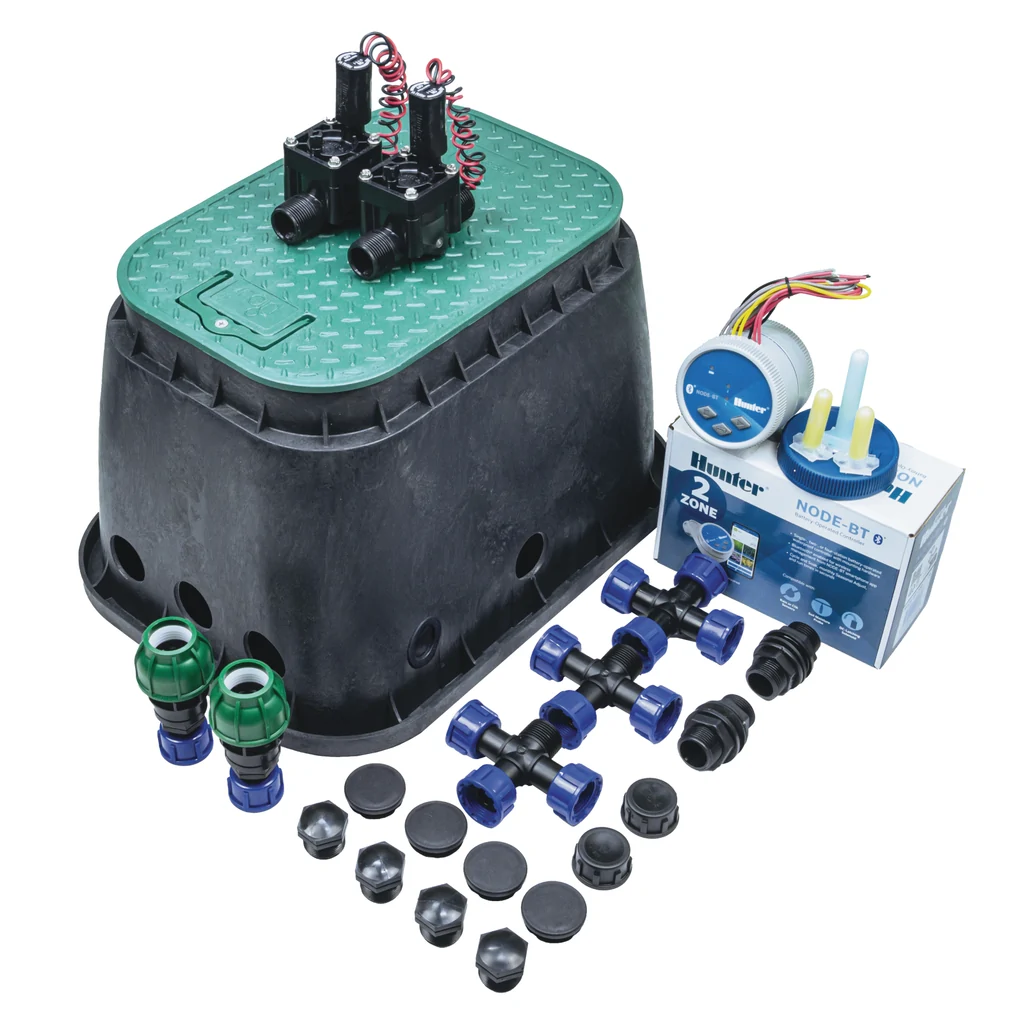

Set IRIBOX EZ 2 EXPERT 9V obsahuje:

  • Ventilová šachta STANDARD „Ez OPEN“ s otvory
    2x elektromagnetický ventil PGV 1“, cívka 9 V DC, vnější závit
    2x tvarovka DG s přímou přechodkou na 32 mm potrubí
    6x zátka na křížové tvarovky
    8x zátka na otvor v šachtici
    2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
    1x tvarovka křížová – 4 vnější závity s převlečnou maticí
    12x těsnící kroužek
    2x přívodní prostupka s víčkem
    1x Ovladací jednotka NODE-BT s možností ovládání 2 sekcí
    2x Vodotěsný konektor WN-OR
    1x Vodotěsný konektor DBR
    Ventilová šachta STANDARD „Ez OPEN“ s otvory
  • 2x elektromagnetický ventil PGV 1“, cívka 9 V DC, vnější závit
  • 2x tvarovka DG 32x1" s přímým přechodem
  • 6x zátka na křížové tvarovky
  • 8x zátka na otvor v šachtici
  • 2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
  • 1x tvarovka křížová – 4 vnější závity s převlečnou maticí
  • 12x těsnící kroužek
  • 2x přívodní prostupka s víčkem
  • 1x Ovladací jednotka NODE-BT s možností ovládání 2 sekcí
  • 2x Vodotěsný konektor WN-OR
  • 1x Vodotěsný konektor DBR
