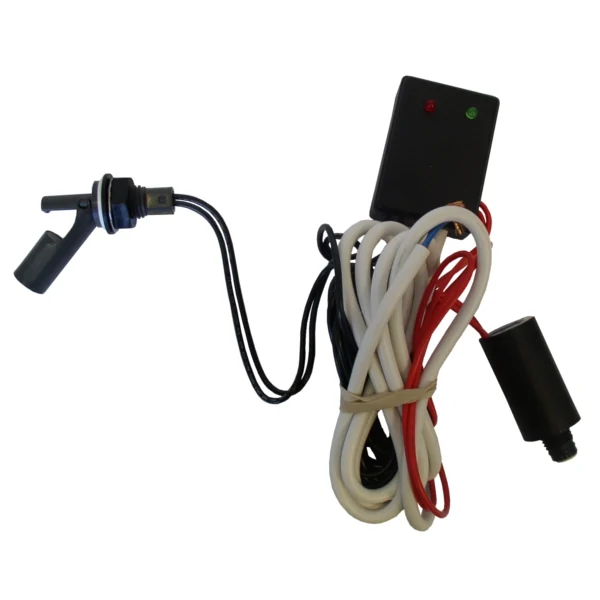

Obvod slouží k ochraně mikrospínače plováku před napěťovými špičkami vznikajícími při spínání indukční zátěže (cívka el. ventilu). Napájení 24 VAC z externího transformátoru nebo ovládací jednotky (AC1,AC2).

Možnost blokování dopouštění pokud je aktivní hlavní ventil, ochranný obvod je v tomto případě nutné napájet přímo z ovládací jednotky.

Připojení k ovládací jednotce - dva vodiče slouží pro napájení (svorky AC1 a AC2), pro zajištění blokování dopouštění během spuštěné závlahy je možné třetí vodič připojit na svorku P/MV.
Ochrana je vybavena zpožďovacím obvodem - spínač musí být sepnut/rozepnut bez přerušení 5 sec, teprve potom dojde k zapnutí/vypnutí dopouštění.

Plovákový spínač nemá vodotěsné kabelové připojení! Nesmí být trvale umístěn pod vodní hladinou ani nesmí být krátkodobě zaplaven!
