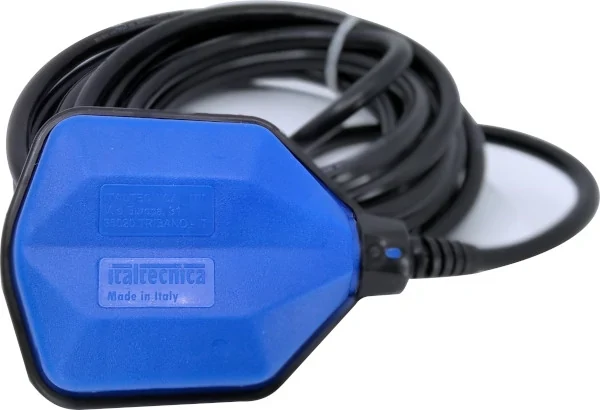

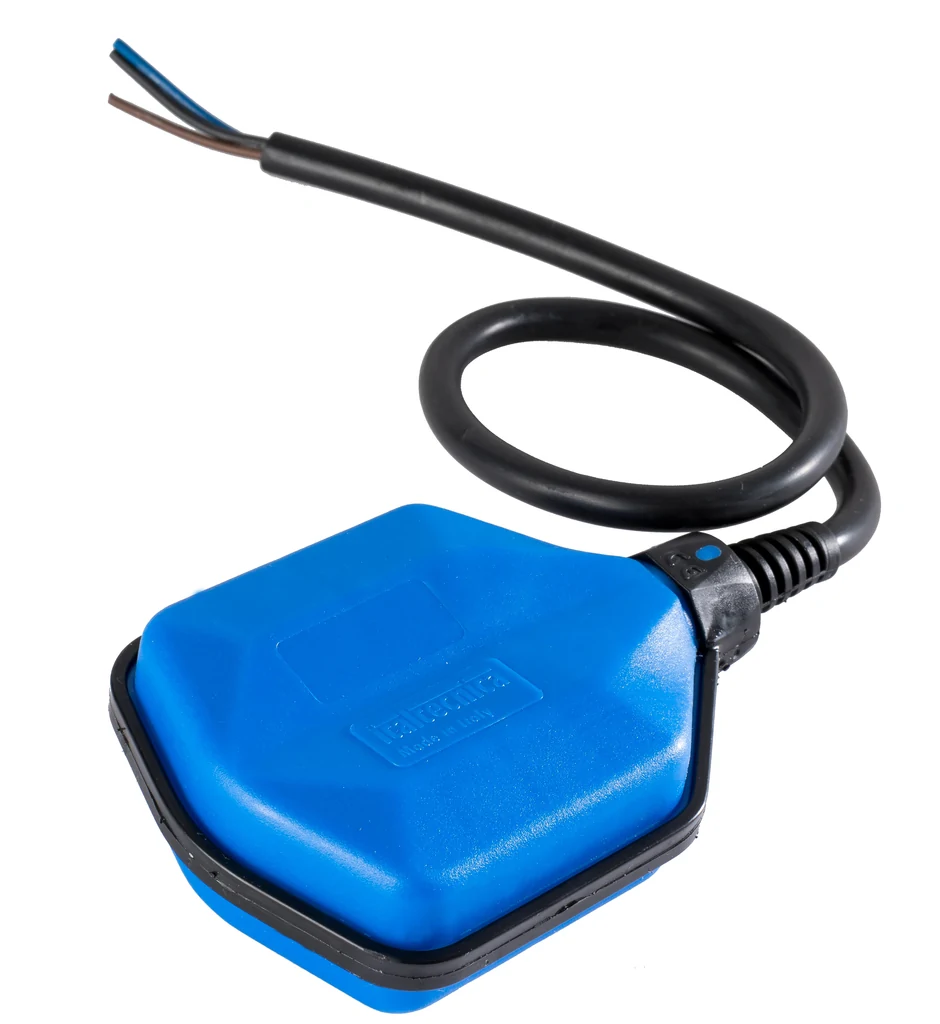

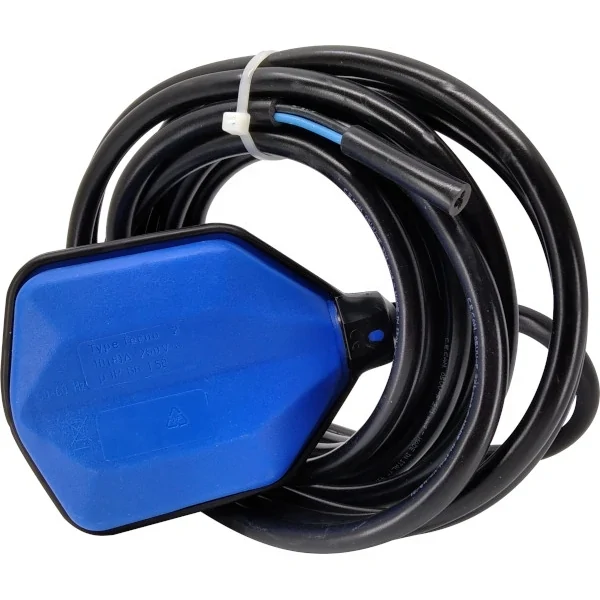

Kuličkové plováky PVC s kabelem

	Obj. č.:	50772
	Model:	K10M
Typ:

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Plovákový spínač pro kontrolu hladiny kapaliny v čerpacích zařízeních.

Parametry - technický list

Délka kabelu		1 - 15 m
Jmenovitý proud		10 A AC1
Jmenovitý proud		4 A AC3
Počet žil kabelu		3
Průřez vodiče		1,0 mm²
Materiál kabelu		PVC
Teplota média		50 °C
Max. hloubka ponoru		40 m
Třída ochrany		IP 68
Typ kabelu		H05VV-F

Specifikace

Plovákový spínač lze použít pro signalizaci dosažení maximální nebo minimální hladiny kapaliny.
Je instalován a zapojen do pomocného elektrického obvodu nízkého napětí!

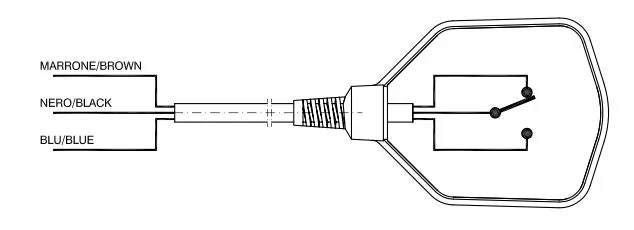

Plovákový spínač hladiny obsahuje mikrospínač s přepínacím kontaktem zasazený v hermeticky uzavřeném pouzdře plováku. Přívodní kabel plováku je dodáván s izolací z PVC. Pro nastavení požadovaného spínacího rozsahu plováku je možné použít závaží s možností libovolného nastavení polohy a fixace na kabelu plovákového spínače.

Dokumenty ke stažení

Návody:

2010_10_Navod_kulickovy_plovak
