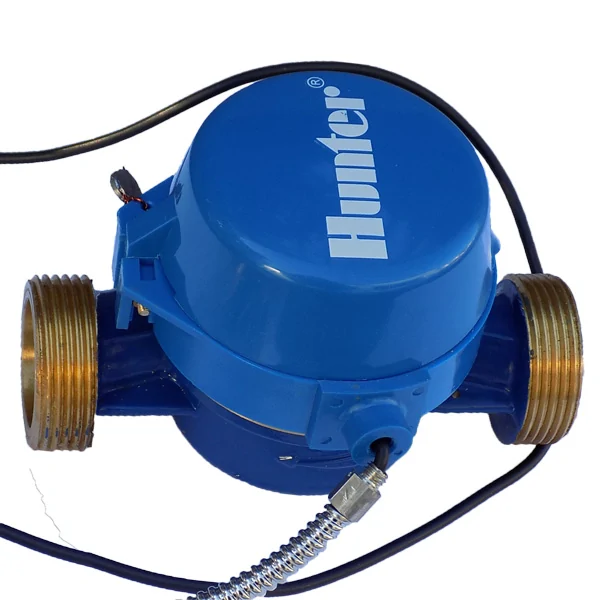

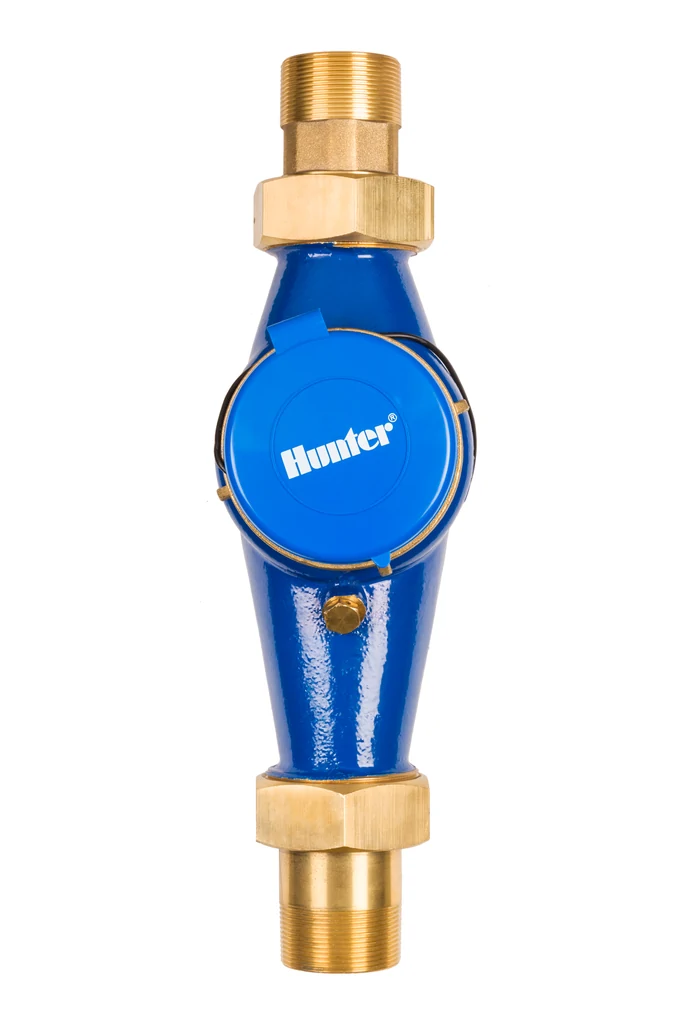

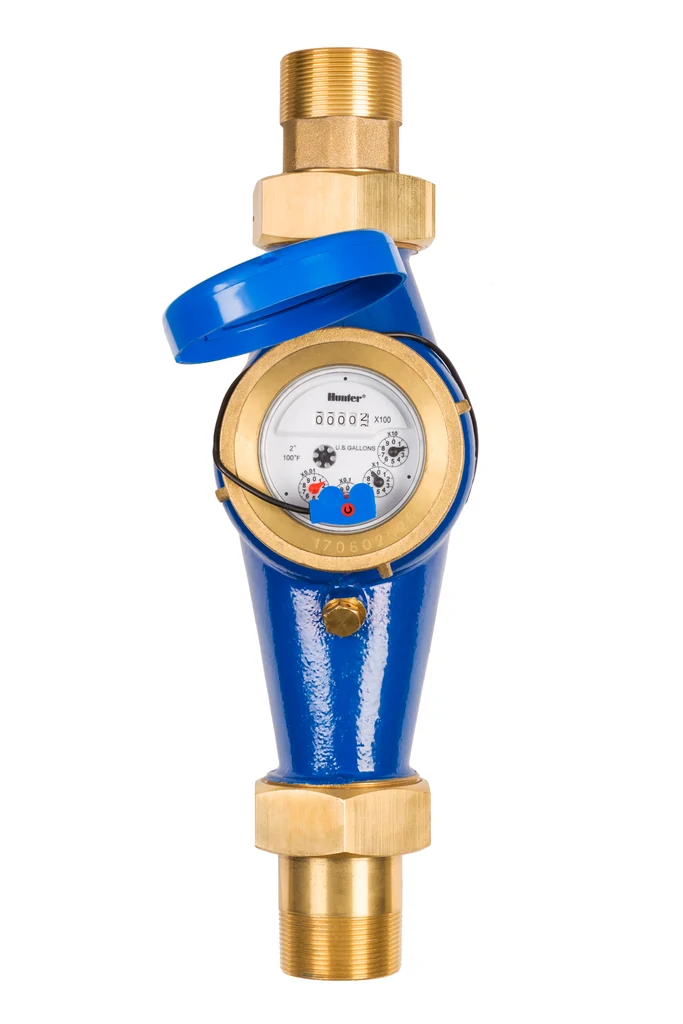

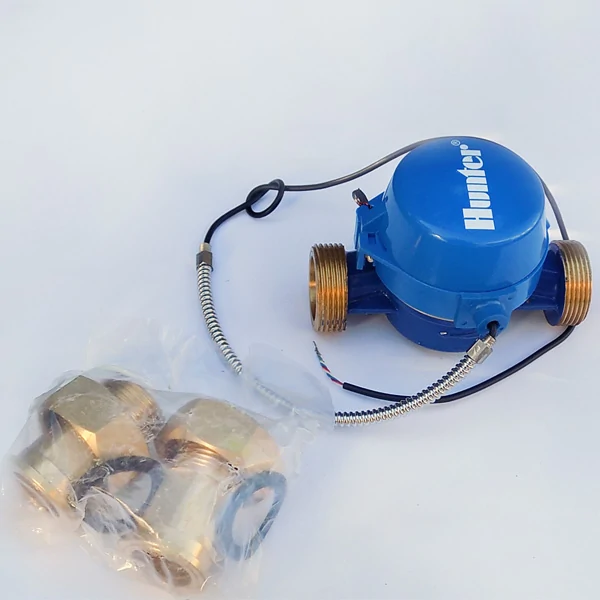

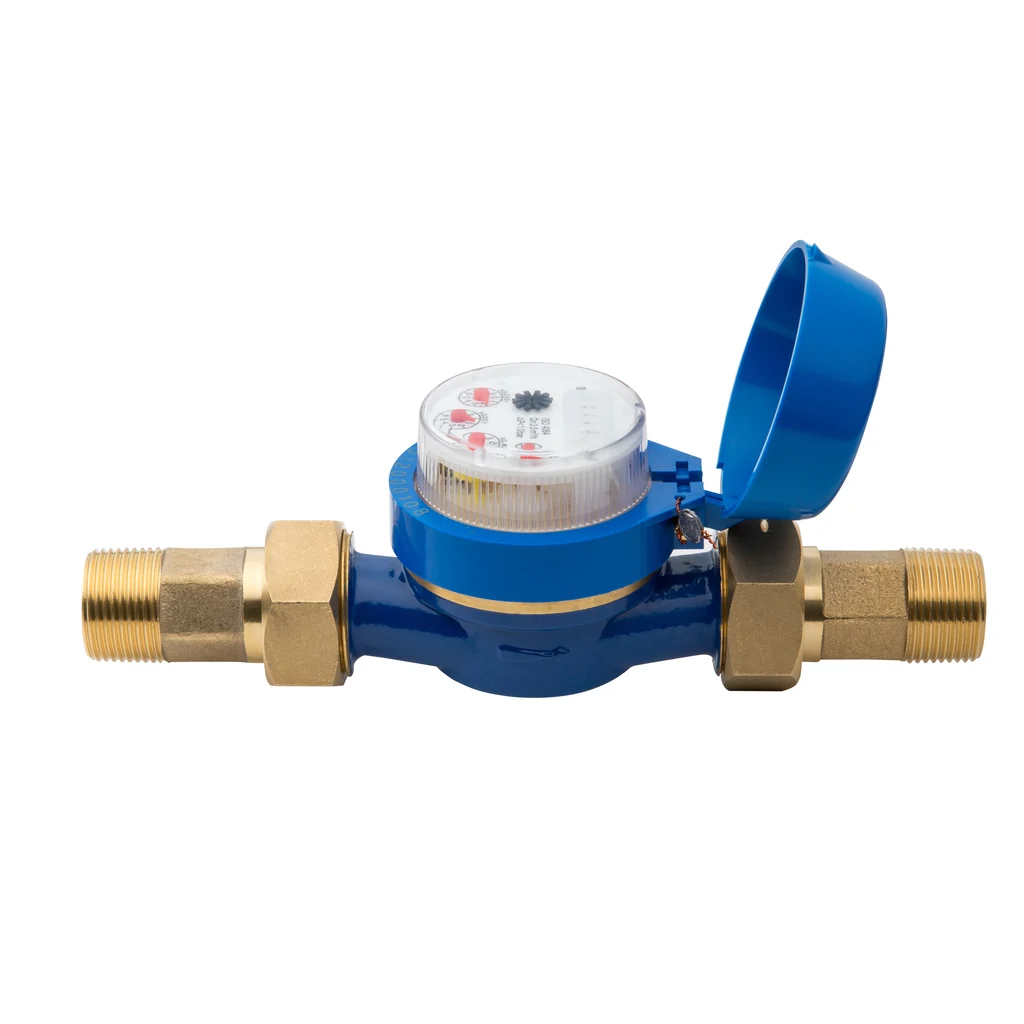

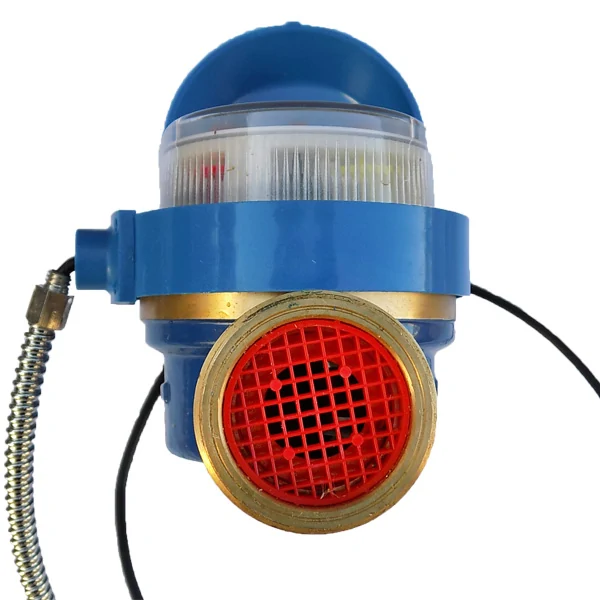

HC-100-FLOW, vodoměr s impulzním výstupem, 1"

Obj. č.: 43503
Model: HC-100-FLOW-B
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

Analogový vodoměr s pulzním výstupem pro měření průtoku. Délka měřicího kabelu 0,6 m.
Vhodný pro ovládací jednotky Hunter Hydrawise, ACC2. Připojení 1" vnější závit. Instalace pouze v horizontální poloze.

Parametry - technický list

Výrobce Hunter
Litry/impuls 10
Bezdrátové připojení k ovládací jednotce Ne
Délka přívodního kabelu 0,6 m
Rozsah provozních teplot 0 až +40 °C
Tlaková odolnost (PN) ? 16 bar
Pracovní tlak 1,6 bar

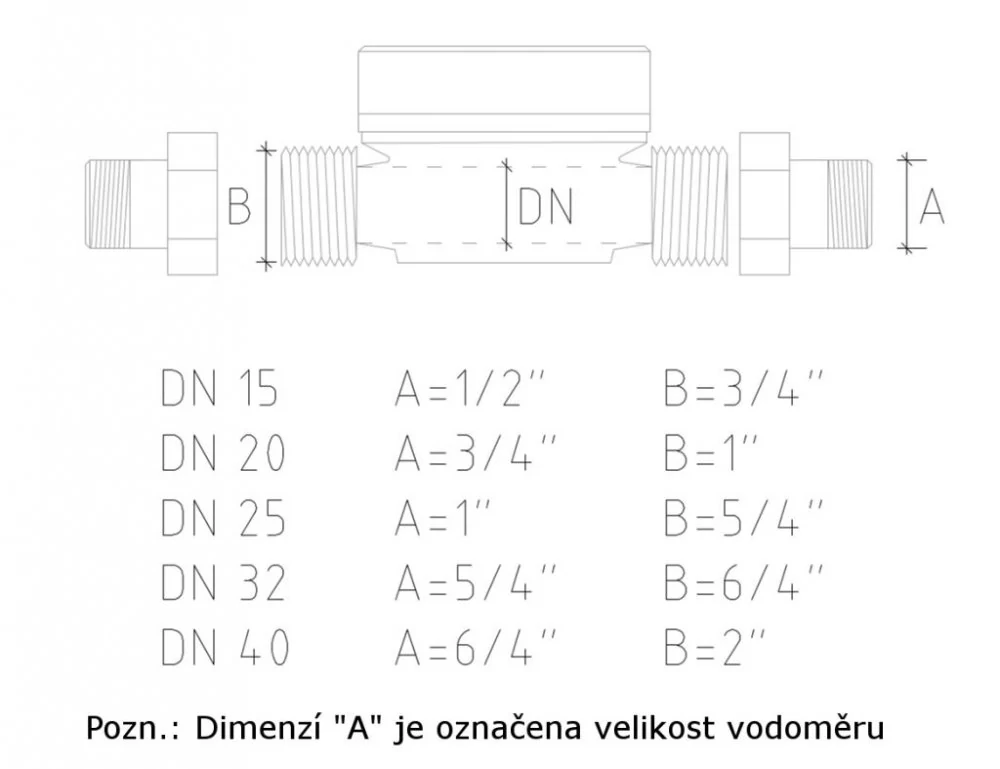

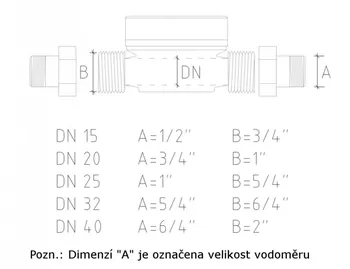

Dimenze šroubení 1 "
Dimenze připojovacího závitu (vnější) ? 5/4 "
Qmax ? 7,8 m³/hod
Qmax doporučený 6,6 m³/hod
Qmin 0,07 m³/hod
Materiál mosaz
Dlouhé závity armatur ? Ano
Instalace do všech poloh Ne

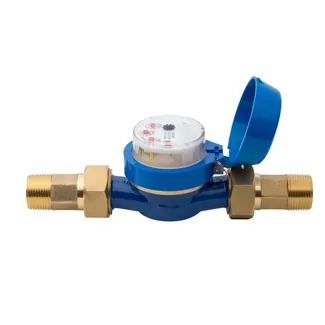

Vodoměr s připojovacím šroubením Ano
Ploché těsnění ? Ano
Mokroběžný vodoměr Ne
Rozměry - délka včetně šroubení 262 mm
Rozměry - výška x šířka 93x80 mm
Hmotnost 1,4 kg

Specifikace

Detekuje, monitoruje a hlásí kritické změny v průtoku přímo do vaší ovládací jednotky s řady Hydrawise. Velmi jednoduchá instalace z důvodu vnějších zavitů. Díky tomu získáte další kontrolní prvek pro ochranu zavlahového systému a zavlažované plochy, při nastání neočekávaných komplikací.

Maximální vzdálenost vodoměr - ovládací jednotka 80 m (0,5 mm stíněný vodič). Ve vzdálenosti  desetinásobku dimenze před vstupem vodoměru a pětinásobku dimenze za výstupem vodoměru nesmí být armatura měnící směr proudění vody (koleno atd..).
Při zazimování systému zamezte průchodu stlačeného vzduchu vodoměrem. Hrozí poškození vodoměru.

Vodoměr s impulsním výstupem HC se připojuje k ovládacím jednotkám s funkcí Hydrawise, což umožňuje:

  • Monitorování průtoku
  • Okamžitá upozornění na vysoký a nízký průtok
  • Detekce průsaků
  • Výpadek vody během zavlažování
  • Hlášení o celkové spotřebě vody
  • Hlášení o použití vody v zóně



Buďte ihned informování ve vašem chytrém telefonu o případné závadě
v automatickém závlahovém systému.





KLÍČOVÉ VÝHODY

  • Kompatibilní s Hydrawise HC, HPC, PRO-HC a HCC ovládacími jednotkami
  • Monitoruje a podává hlašení o průtoku a celkové spotřebě vody
  • Odesílá upozornění v případě vysokého nebo nízkého tlaku či jiných neplánovaných chybách
  • Zprávy v aplikaci Hydrawise mohou zobrazovat celkovou spotřebu vody zavlažovacího systému nebo spotřebu vody v jednotlivých sekcích
  • Robustní mosazná konstrukce s vnějším závitem pro jednoduchou montáž a demontáž pro zazimování

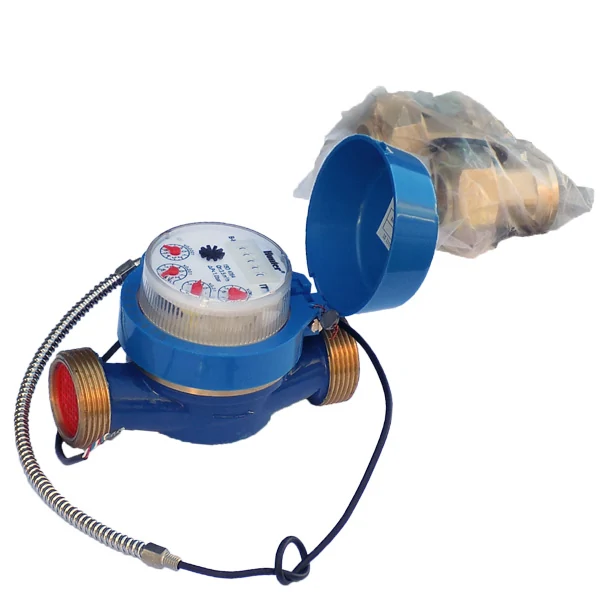

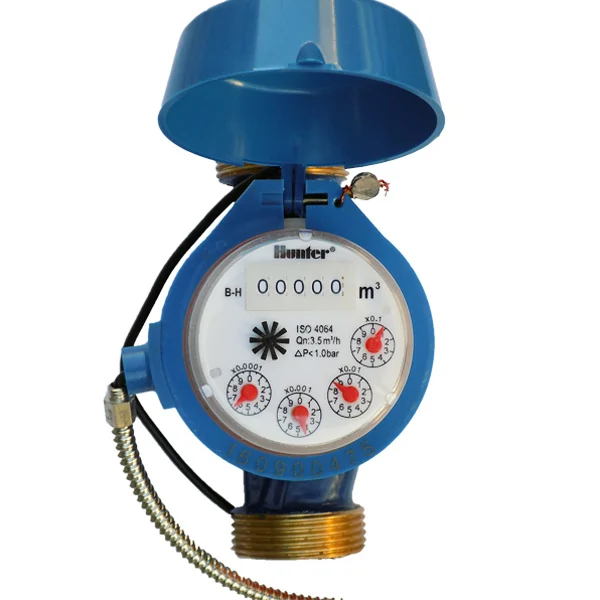

  • Analogový číselník na přední straně vodoměru zobrazuje denní součet průtoku

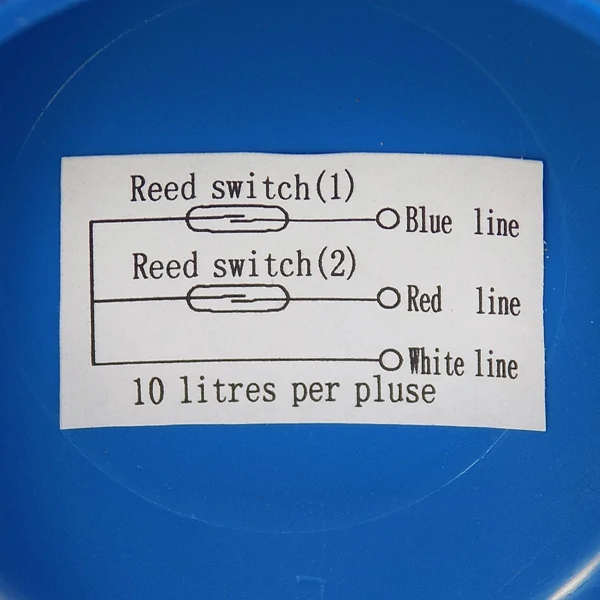

Schéma zapojení

Schéma zapojení


Dokumenty ke stažení

Uvedené parametry, popis a specifikace výrobku jsou pouze orientační. Schémata, grafy a fotografie produktů mají pouze ilustrativní charakter.
Prodávající si vyhrazuje právo tiskových i faktických chyb u jednotlivých produktů. Před použitím produktu nebo jeho části je nutno si pečlivě přečíst návod k použití vydaný výrobcem či dovozcem a produkt instalovat a používat v souladu s tímto návodem.
