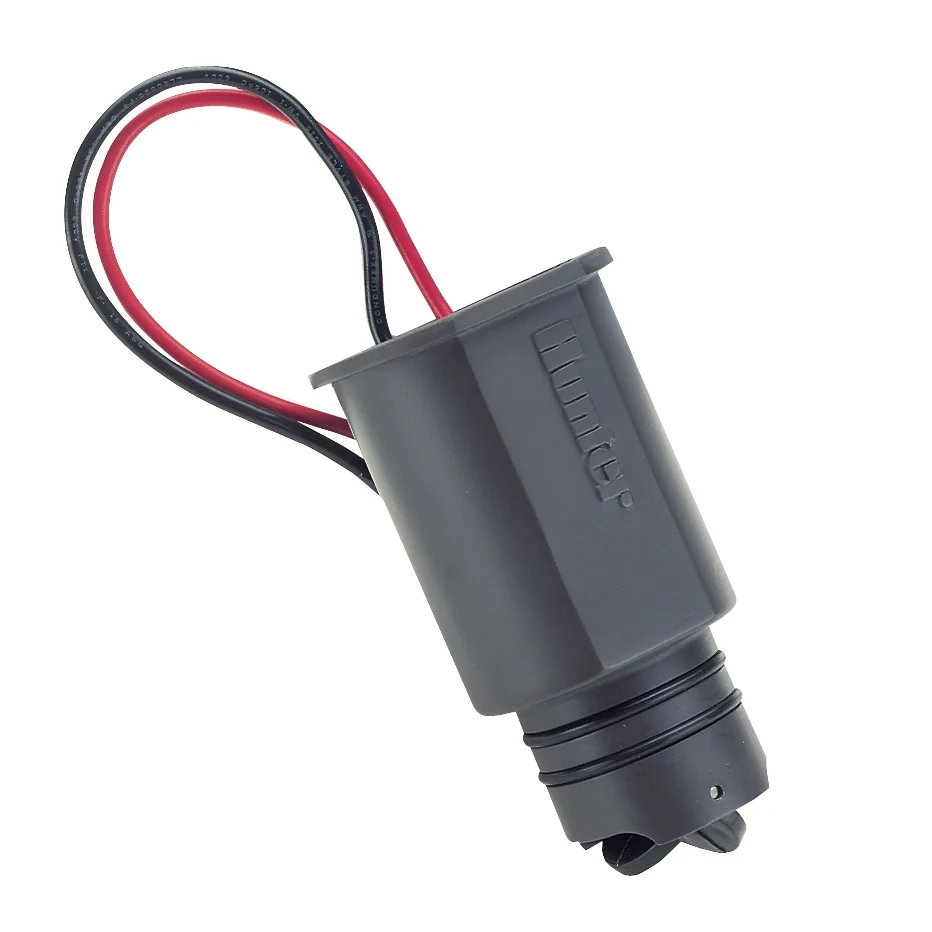

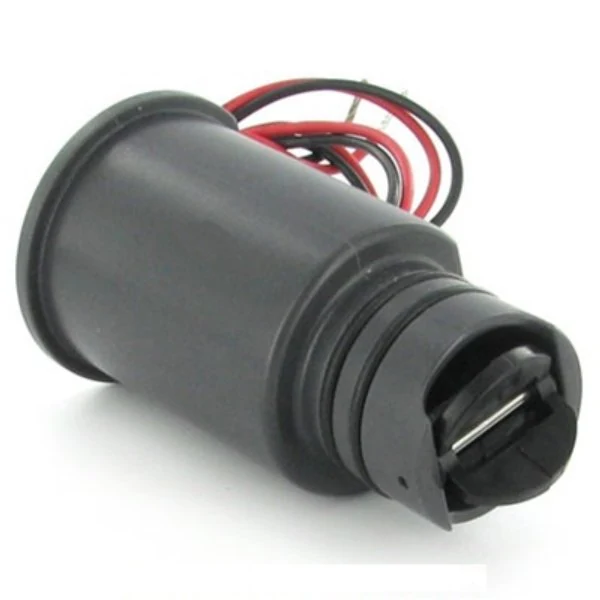

HFS pro ACC, ACC2 a I-Core

Obj. č.: 12303
Model: HFS
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

Senzor průtoku HFS je určen pro měření průtoků v reálném čase ve spojení s ovládacími jednotkami ACC, ACC2 a I-Core. Senzor se instaluje do speciální tvarovky FCT Hunter (1" - 4").
Maximální vzdálenost mezi senzorem a ovládací jednotkou je 330 m. Propojení je realizováno pomocí dvoužilového kabelu.

Parametry - technický list

Max. vzdálenost jednotka - senzor (L) 300 m
Bezdrátové připojení k ovládací jednotce Ne
Výstup senzoru ? Digitální data
Počet připojovacích vodičů 2
Max. provozní tlak (Pmax) ? 13,8 bar
Napájení senzoru ? 24 V AC
Výrobce Hunter ind.
Hmotnost 0,178 kg

Specifikace

  • Senzor průtoku HFS je určen pro měření průtoků v reálném čase ve spojení s ovládacími jednotkami ACC, ACC2 a I-Core. Senzor se instaluje do speciální tvarovky FCT Hunter (1" - 4").
  • Maximální vzdálenost mezi senzorem a ovládací jednotkou je 300 m. Propojení je realizováno pomocí dvoužilového kabelu.
  • Kompatibilní s dekodéry ICD-SEN

Rozsah průtoků:

Průměr FCT             min. průtok                        max. průtok
potrubí [mm]       l/min       m3/hod            l/min           m3/hod

25                        7,6            0,45                 64                3,84
40                        19             1,14                132                8,0
50                       37,8           2,26                208               12,5
80                       106            6,36                450               27,0

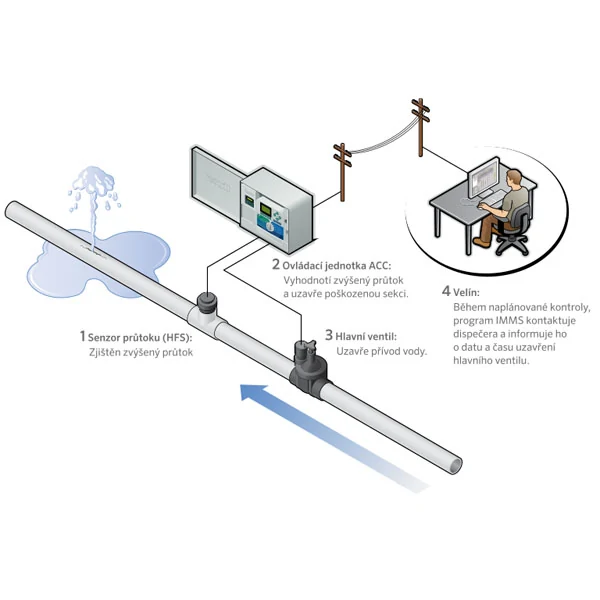

Fotogalerie - použití

Dokumenty ke stažení
