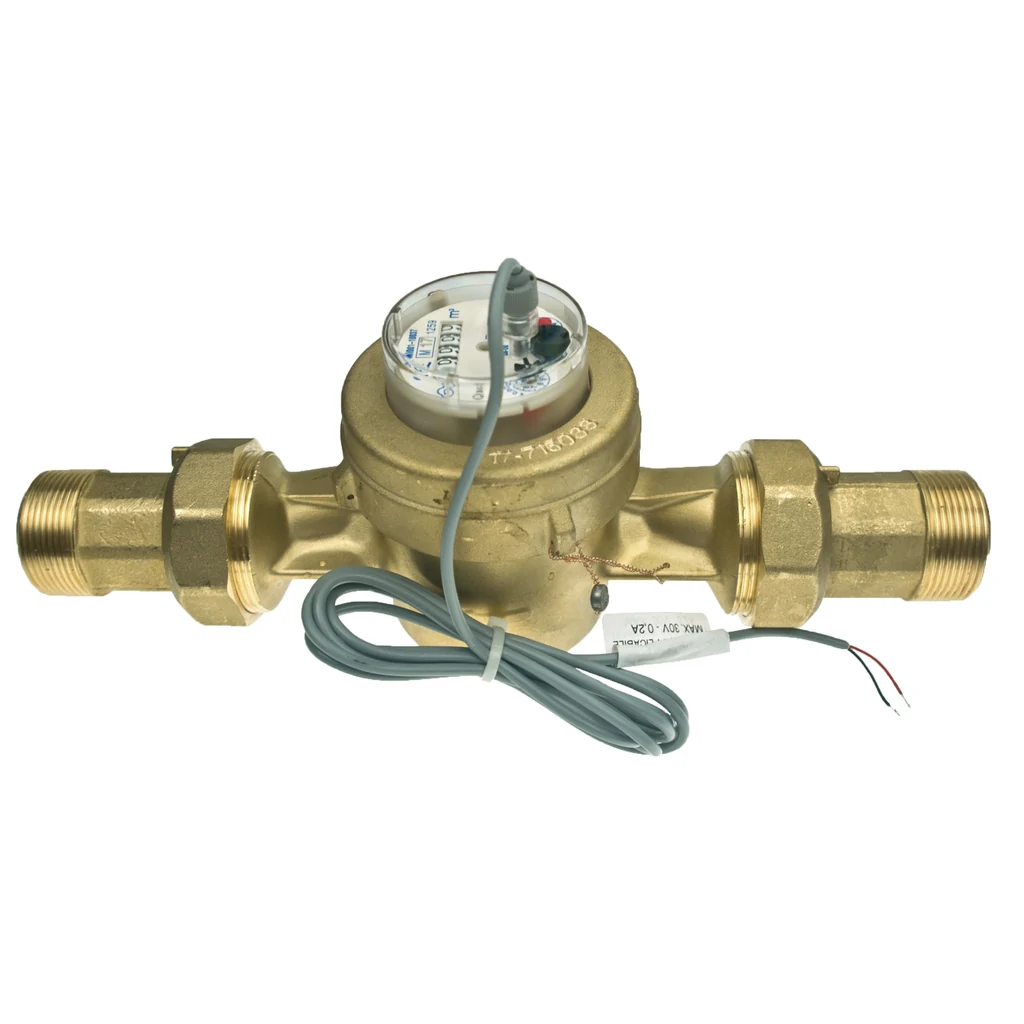

Impulsní vodoměr DALF 2563, 1" MM

	Obj. č.:	43515
	Model:	DALF2563

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Analogový vodoměr s pulzním výstupem pro měření průtoku. Délka měřicího kabelu 0,6 m.
Vhodný pro ovládací jednotky Hunter Hydrawise. Připojovací závit těla vodoměru 5/4" vnější závit. Připojovací závit šroubení 1". Maximální provozní tlak 16 barů.

Parametry - technický list

Litry/impuls		10
Bezdrátové připojení k ovládací jednotce		Ne
Délka přívodního kabelu		0,6 m
Rozsah provozních teplot		0 až +40 °C
Tlaková odolnost (PN)		16 bar

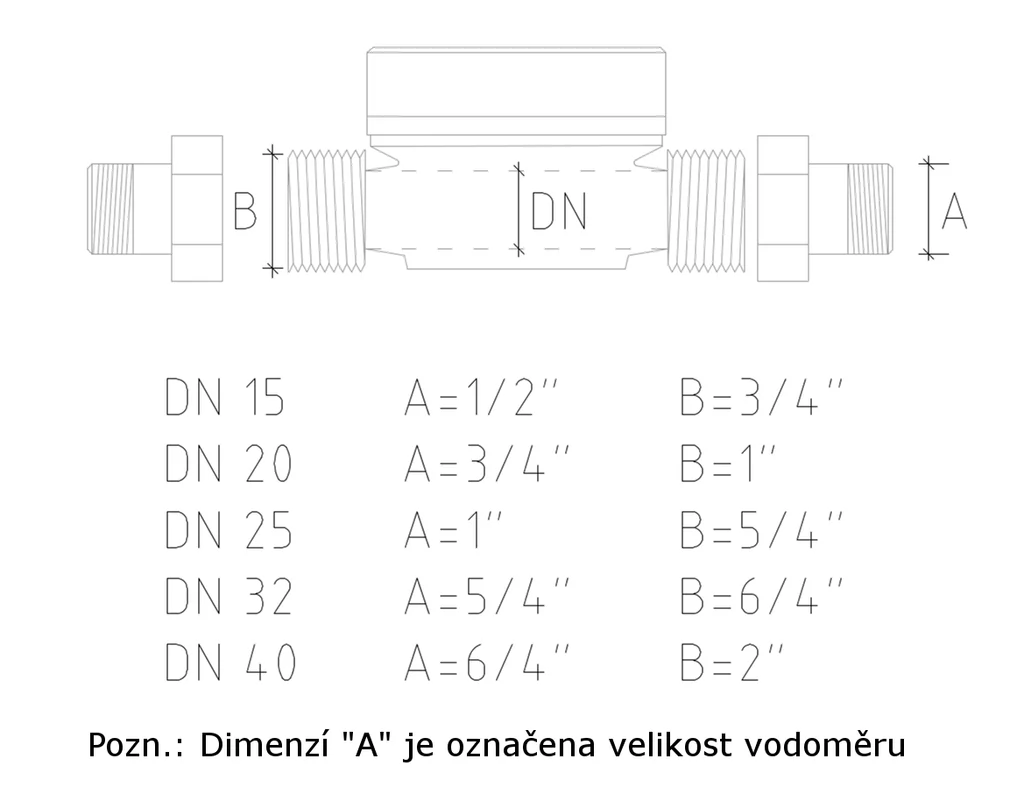

Dimenze šroubení		1 "
Dimenze připojovacího závitu (vnější)		5/4 "
Q_max		7,87 m³/hod
Qn		6,3 m³/hod
Qmin		0,078 m³/hod
Materiál		mosaz
Dlouhé závity armatur		Ano
Instalace do všech poloh		Ano
Vodoměr s připojovacím šroubením		Ano
Ploché těsnění		Ano
Mokroběžný vodoměr		Ne
Rozměry - výška		128 mm
Rozměry - délka včetně šroubení		160 mm
Hmotnost		1,38 kg

Specifikace

Ve vzdálenosti desetinásobku dimenze před vstupem vodoměru a pětinásobku dimenze za výstupem vodoměru nesmí být armatura měnící směr proudění vody (koleno atd..).

Při zazimování systému zamezte průchodu stlačeného vzduchu vodoměrem.Hrozí poškození vodoměru.

V Hydrawise vodoměr nastavte jako senzor „25, 40 or 50 mm BSP Flow Meter“, viz níže:

Dokumenty ke stažení

Ostatní dokumenty:

2022_HUNTER_IRIMON_UJI

Návody:

2017_11_Dalf-vodomery-pomucka-k-projekcnim-podkladum
