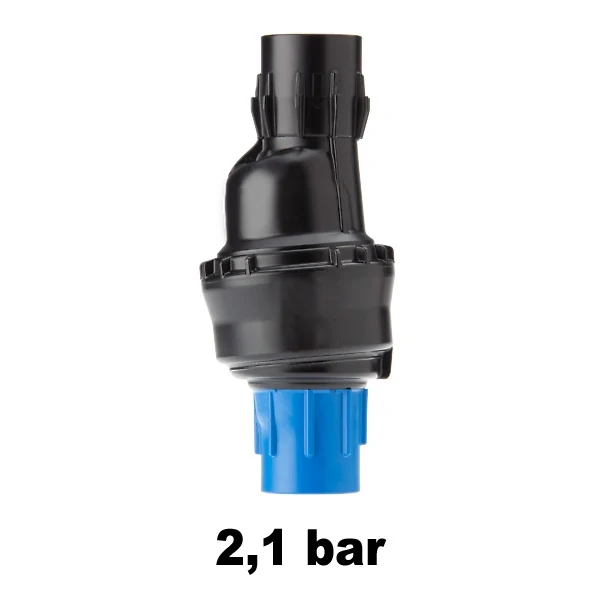

Tlakový redukční ventil ALL-FLO-3/4", 2,1 bar, PN 6

	Obj. č.:	7235
	Model:	ALLFLO30

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Redukce tlaku vody na vstupu do části závlahového systému, kde je požadavek na nižší tlak. Nejčastěji je redukční ventil používán pro sekce mikrozávlahy.

Parametry - technický list

Tlaková odolnost (PN)		6 bar
Doporučený pracovní tlak (P)		4-5 bar
Min. průtok		0,1 m³/hod
Max. průtok		4,5 m³/hod
Výstupní tlak		2,1 bar
Dimenze připojovacího závitu		3/4 "
Připojovací závit		Vnitřní
Typ závitu		NPT (kuželový)
Instalace do šachet		Ano
Instalace na potrubí		Ano
Úkapy vody z ventilu		Ano
Možnost instalace v interiéru		Ne
Použití pro rozvody pitné vody		Ne
Materiál		plast
Barva		černá/modrá
Hmotnost		0,25 kg
Výrobce		Nelson

Specifikace

Redukční ventil ALL-FLO je vhodný pro nízkotlaké systémy - max. vstupní tlak 4-5 bar. Výstupní tlak z ventilu je 2,1 bar. Ventil není vhodný pro přímé zapojení do tlakového rozvodu pitné vody, ale pouze pro závlahový systém. Připojovací závit vnitřní 3/4". Max. doporučený průtok by neměl překročit 4,5 m³/hod, min. průtok by neměl poklesnout pod 0,1 m³/hod. Provedení plastové - černomodrá barva.

Pro správnou funkci redukčního ventilu vždy zajistěte, aby vstupní tlak byl min. o 0,35 bar vyšší, než je výstupní tlak (2,1 bar) redukčního ventilu.

Ventil je vhodný primárně pro venkovní instalace na sekce AZS s požadavkem na nízký vstupní tlak. Řešení tlakového ventilu umožňuje vykapávání vody při jejím průtoku komponentem, jedná se tudíž o přirozený jev při provozu systému. Pro suchý provoz a instalace v interiérech zvolte redukční ventil v mosazném provedení.
