DAB DTRON 3 X 45/90 + sací kit

Obj. č.: 50329
Model: DTRON3X-45
Dostupnost: Na objednávku do 5 dnů Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

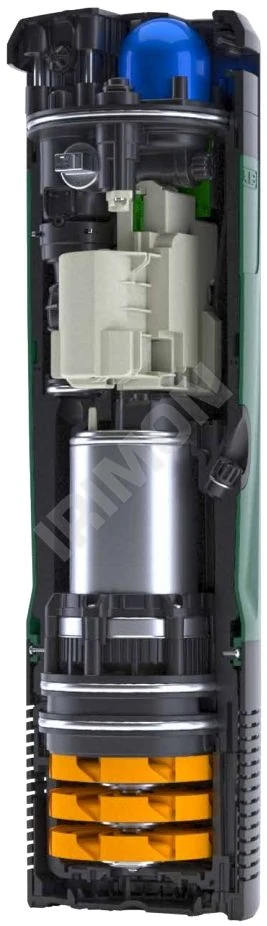

Domácí vodárna po okraj nabitá technologiemi. Ideální způsob čerpání závlahové vody ze studní a jímek s nízkou úrovní hladiny. Automatická vodárna bez nutnosti doplnění spínacího prvku a s integrovanou tlakovou vyrovnávací nádobou. Vodárna automaticky sepne při odběru a automaticky vypne po skončení odběru vody. Vodárna obsahuje snímač průtoku a snímač vody (zabrání chodu na sucho a samočinnému spínání při zanesení zpětné klapky). Součástí je také odvzdušňovací ventil pro snazší uvedení do provozu a přetlakový ventil, který předchází vodním rázům. Zapínací tlak vodárny je 2,4 bar (nastavitelný). Regulátor Com Box, který je součástí dodávky, umožňuje nastavení vypínacího tlaku a řídí alarmy. Čerpadlo lze provozovat zcela, nebo jen částečně ponořené, ve vertikální, ale i horizontální instalaci.

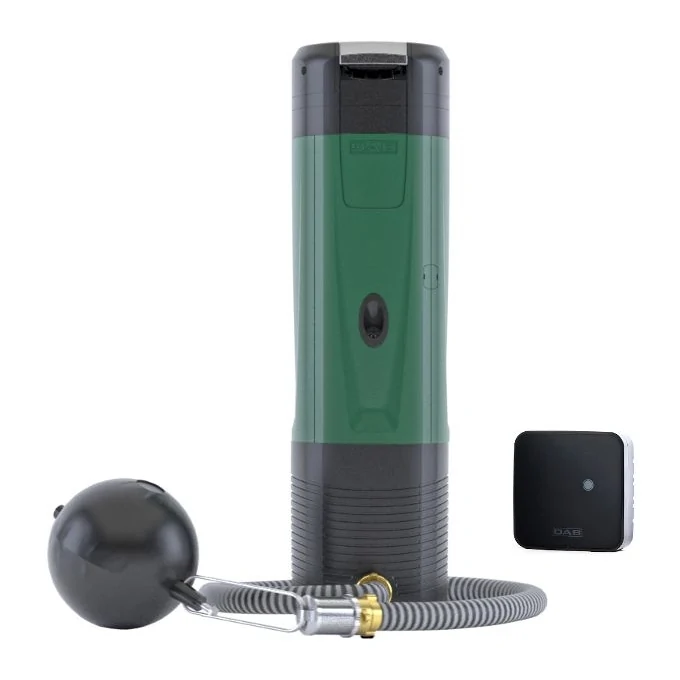

Plovoucí sání zabrání nasátí nečistot ze dna a povrchu vodní hladiny. Sání je dimenze 1", který obsahuje sací hadici v délce 1 metr a plovák.

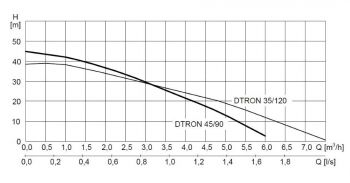

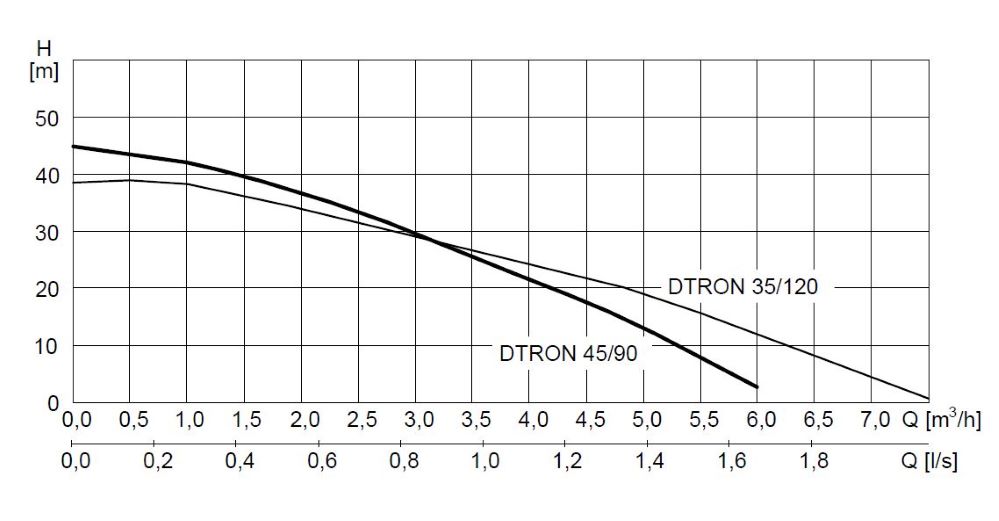

Parametry - technický list

Pmax ? 4,5 bar
Qmax ? 6,3 m³/hod
Jmenovité napětí (U) 230 V
Jmenovitý příkon motoru (P1) 0,93 kW
Jmenovitý výkon motoru (P2) ? 0,6 kW
Jmenovitý proud (I) ? 4,2 A
Délka kabelu ? 15 m
Objem vnitřní tlakové nádoby 0,04 l
Počet oběžných kol 3
Vnější průměr 185 mm
Připojovací závit (vnitřní) 5/4 "
Typ závitu BSPP (válcový)
Hloubka ponoru max. ? 15 m
Teplota čerpaného média ? 0-50 °C
Krytí IP ? 68
Třída izolace F
Odvzdušňovací ventil Ano
Automatická vodárna Ano
Automatické zapnutí čerpadla Ano
Automatické vypnutí čerpadla Ano
Automatický reset Ano
Zapínací tlak 2,4, nastavitelný bar
Vypínací tlak ? 4,5 bar
Zpětná klapka ? Ano
Ochrana proti přetížením Ano
Ochrana proti běhu na sucho ? Ano
Vertikální instalace ? Ano
Horizontální instalace ? Ano
Rozběhový kondenzátor (interní) ? Ano
Součástí kabel (zástrčka,vidlice) Ano
Monoblokové provedení Ano
Materiál - plášť čerpadla ? Technopolymer
Materiál - oběžná kola ? technopolymer
Ucpávka ? 2x mech. v ol.
Rozměry - délka 651 mm
Hmotnost 11,6 kg
Náhradní díly k dispozici Ano
Výrobce DAB

Specifikace

SYSTÉM OCHRAN A KONTROL VODÁRNY DTRON

Ochrana před přetížením:

Motor vodárny je vybaven vratným ochranným snímačem oteplení vinutí. Pokud dojde k případnému přetížení motoru, při kterém se teplota vinutí zvýší nad povolenou mez, snímač oteplení vinutí motor automaticky vypne. Doba potřebná k ochlazení motoru se pohybuje přibližně mezi 15 – 20 minutami, po ochlazení se vodárna automaticky spustí. Po zásahu snímače oteplení je nezbytně nutné vyhledat příčinu a odstranit ji. Kontrola činnosti zpětné klapky: Správná činnost zpětné klapky je pro funkci vodárny velmi důležitá. Pohyb zpětné klapky je snímán a tento signál je pro činnost vodárny nezbytný. Případné usazeniny čerpaných nečistot (kaly, písek, ...) mohou uzavření zpětné klapky znemožnit a proto je činnost zpětné klapky kontrolována. Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.

Automatická ochrana proti chodu nasucho:

Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 20 sek. vyhodnocen suchý chod a vodárna se vypne. Po 1/2 hodině vykoná první čerpací pokus trvající 20 sekund, toto se opakuje od 1. do 48 pokusu. . Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. V opačném případě koná další čerpací pokusy periodicky po 24 hodinách. Minimální potřebné ponoření je 11 cm.

Kontrola průtoku:

Při netěsnosti na výtlaku (např. netěsností výtlačného potrubí, netěsností toalet apod.) čerpadlo vodárny zapíná a vypíná v krátkých časových intervalech. Pokud čerpadlo zapne a vypne častěji než 7x za 2 minuty (při netěsnosti < 6 l /h), přejde vodárna do poruchového stavu a úplně se vypne. Po odstranění úniku je zapotřebí vodárnu odpojit od napájení a znovu k napájení připojit, aby byla opět připravena k provozu (restartována), alternativně se restartuje po 12 hod sama. Pro spuštění je nutné zajistit minimální průtok 2 l/min.

COM BOX:

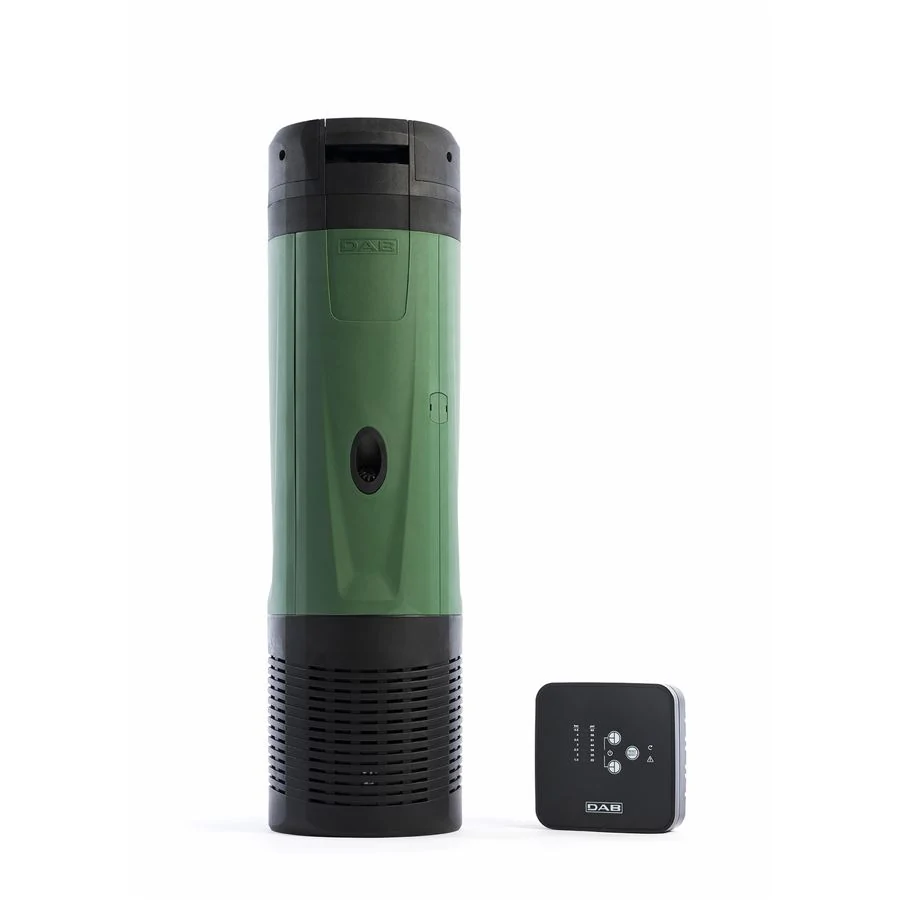

Sada vodárny DTRON 3 je doplněna o externí ovládací a infomativní jednotku COM BOX. Jednotka umožńuje  režim MONITOR a režim SETUP.

Režim setup umožňuje nastavit:

  • aktuálním tlaku na výtlačném hrdle vodárny,
  • stavu napájení motoru
  • alarmy
  • propojení

Režim monitor informuje o:

  • nastavení zapínacího tlaku
  • manuálně zapnout motor čerpadla
  • aktivovat/deaktivovat připojení mezi COM BOX a DTRON 3
  • aktivovat/deaktivovat funkci ANTICYCLING (vypnutí čerpadla při příliš častém spínání)
  • deaktivovat/aktivovat funkční činnost čerpadla
