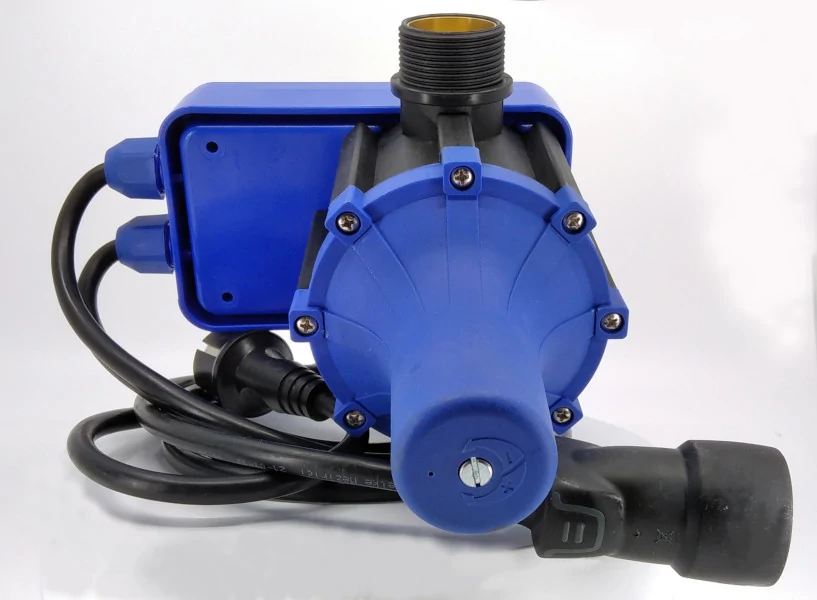

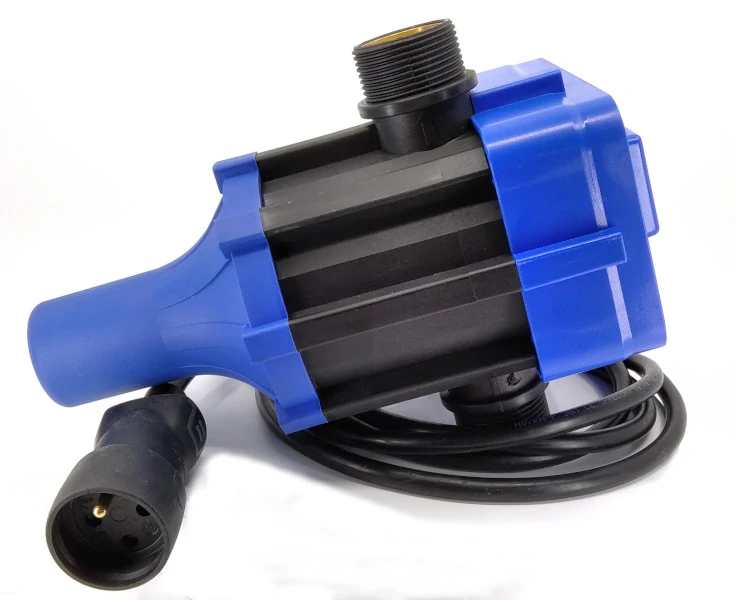

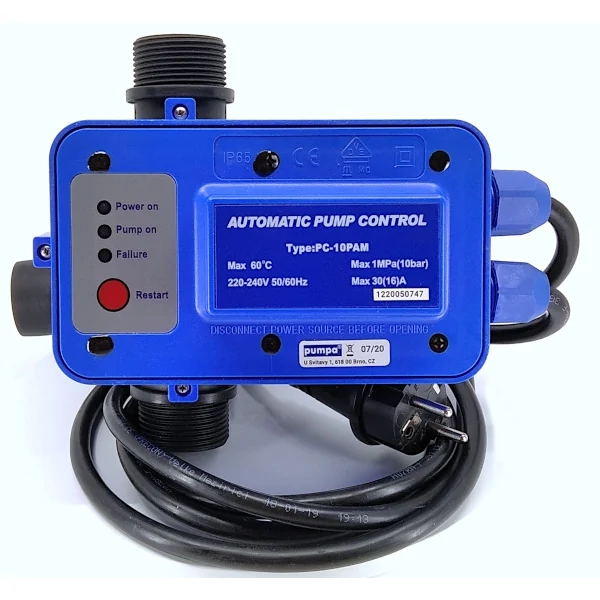

PC-10PAM 5/4 ", IP 68

Obj. č.: 50626
Model: PC-10P
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Inovovaná verze tlakové a průtokové spínače PPC 22 5/4". Aktuální verze umožňuje nastavit zapínací tlak, obsahuje odolnější verzi přívodního kabelu a několik dalších drobných změn. Také došlo k nevýrazným rozměrovým změnám.

Použití

Tlakový a průtokový spínač se používá pro spínání čerpadel a vytvoření automatického chodu čerpadla. Tlakový-průtokový spínač se používá především do míst s vyšší vlhkostí. Veškeré elektronické součásti jsou zality ve vodotěsné hmotě, která zaručuje dokonalou odolnost proti vzdušné vlhkosti. Možnost jen vertikální instalace. Tlaková řídicí jednotka PPC automaticky zapíná čerpadlo při vzniklém průtoku (spuštění závlahy - odběru) a poklesu tlaku pod nastavený tlak. Automaticky se vypíná při ukončení závlahy - odběru, kdy se průtok zastaví na nule. Tlak v systému je ale poté maximální. Maximální tlak čerpadla musí být vyšší o 0,5 bar, než je pracovní tlak systému. Vestavěný zpětný ventil. Je nabízen ve variantě s kabelem (zástrčka/vidlice). Připojovací závity vnější 5/4". Určeno pro čerpadla s max. příkonem elektromotoru do 1,1 kW/10A.

Parametry - technický list

Připojovací závit (vnější) 5/4 "
Jmenovité napětí (U) 230 V
Max. jmen. příkon motoru čerpadla (P1) 2,2 kW
Max. odběr proudu při rozeběhu (I) 16 A
Max. povolený provozní tlak 10 bar
Zapínací tlak 1,5 – 3,0 bar
Max. průtok spínačem 10,0 m3/hod
Krytí IP ? 68
Časová prodleva během zastavení čerpadla 15 s
Max. povolená výška mezi spínačem a odběr.místem 15 m
Manometr součástí Ne
Instalace do všech poloh Ne
Horizontální instalace ? Ano
Zpětná klapka ? Ano
Umístění v suchém prostředí Ano
Ruční reset Ano
Automatický reset Ano
Ochrana proti běhu na sucho ? Ano
Indikace chodu čerpadla Ano
Indikace napájecího napětí Ano
Součástí kabel (zástrčka,vidlice) Ano
Typ kabelu ? H07RN-F
Průřez vodiče 3G1 mm²
Teplota čerpaného média ? 0-60 °C
Teplota okolního vzduchu max. 0-40 °C
Délka kabelu ? 1,5 m
Rozměry (v x š x h) 135x210x265 mm
Hmotnost 2,0 kg
Možnost nastavení zapínacího tlaku Ano

Specifikace

Všechny elektronické součástky jsou chráněny před nepříznivým působením vlhkosti a tím se zvyšuje jeho odolnost před vnějšími vlivy na IP68!!!

Při použití 3F nebo čerpadla s větším příkonem jak 2,2 kW je nutné použit k ovládání čerpadla doplňkový stykač!

Při nedostatku vody se čerpadlo vypne. Po 1,5 minutě se opět zapne pokud je hladina vody dostačující pro chod čerpadla, pokud bude stále nedostatek vody, tak se presscontrol pokusí zapnout opět po hodině (bude to zkoušet poté vždy po hodině dokud nebude správná hladina vody)..
