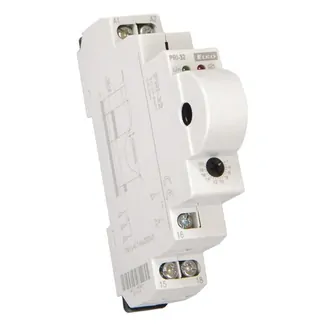

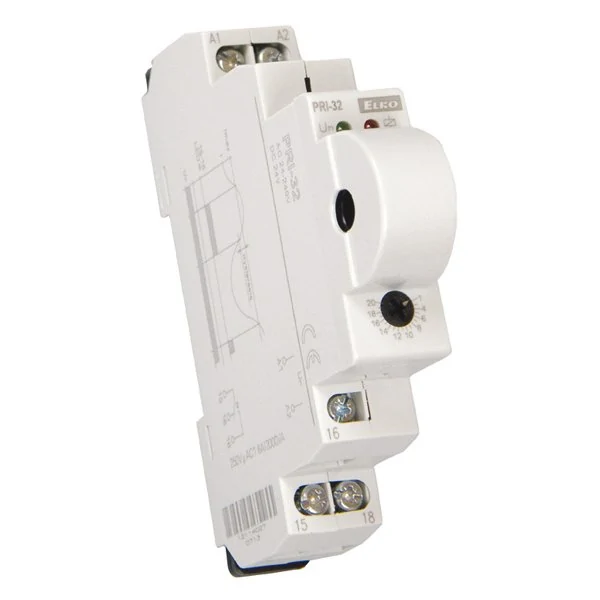

Hlídací proudové relé PRI-32

Obj. č.: 39016
Model: PRI-32
Dostupnost: Omezené množství skladem (1 ks) Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

Hlídací relé PRI-32 slouží k hlídání úrovně proudu v jednofázových AC obvodech. Plynulé nastavení úrovně vybavovacího proudu kontrolního relé ho předurčuje pro aplikace s nutností indikovat procházející proud, využití také jako přednostní relé. Výstupní relé je v normálním stavu vypnuto. Při překročení nastavené úrovně proudu relé sepne. Výhodou tohoto relé je univerzální napájení. Rozsah měření proudu: 1-20A, AC 50Hz.

Parametry - technický list

Napájecí napětí 24 - 230 V
Jmenovitý proud ? 8 A AC1
Spínaný výkon ? 2500 W AC1
Spínaný výkon 900 W AC3
Max. spínaný výkon (P) 240 W DC
Průřez připojovaných vodičů 2 x 2,5 mm²
Příkon cívky (P) 1,5 W
Indikace napájecího napětí Ano
Montáž na DIN lištu Ano
Počet modulů na DIN liště 1
Počet kontaktů 1 x přepínací
Krytí IP ? 40
Možnost montáže do malých rozvaděčů Ano
Rozměry (v x š x h) 90x17,6x64 mm
Hmotnost 68 g

Specifikace

  • součástí výrobku je proudový transformátor, který (pokud je v něm provlečen vodič) snímá velikost procházejícího proudu
  • tato konstrukce snižuje tepelné namáhání výrobku oproti konvenčním řešením se zabudovaným bočníkem, zvyšuje proudový rozsah až do 20 A a galvanicky odděluje měřený obvod
    slouží například k hlídání topných tyčí ve výhybkách, topných kabelů, indikace průchodu proudu, hlídání odběru jednofázových motorů….
  • plynulé nastavování vybavovacího proudu potenciometrem 1–20 A/ АС
  • univerzální napájecí napětí AC 24–240 V a DC 24 V
  • překročení proudu - proud protékající hlídaným vodičem nesmí krátkodobě překročit 100 A
  • výstupní kontakt 1x přepínací 8 A
  • třmenové svorky
  • jednofázové provedení, 1-MODUL, upevnění na DIN lištu
