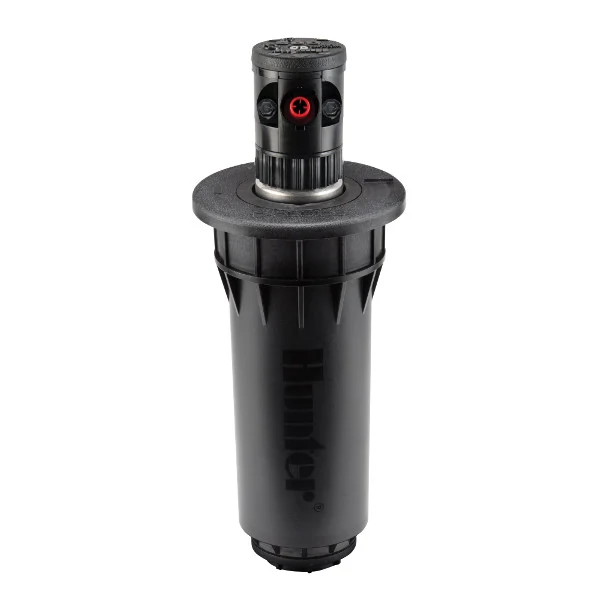

G-84B, plast. výsuv. 8 cm, kruhový, 5/4"

Obj. č.: 23840
Model: G84-B-48-S
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Postřikovače se dodávají s předinstalovanou tryskou #48 !!!

Použití

Profesionální řešení zavlažování golfových hřišť a sportovních veřejných ploch s poloměrem dostřiku do cca 28 m. Postřikovače se instalují především na greenech nebo fairwayích - obyvykle ve dvouřadém nebo jednořadém systému uspořádání "BLOCK" (více postřikovačů ovládáno externě 1 ventilem a 1 dekodérem). Postřikovač je dodáván s předinstalovanou tryskou #48, disponuje 3tryskovým systémem distribuce vody uspořádání tzv. "V" - ON. Trysky nejsou kompatibliní s postřikovačem G-80B

Postřikovač je standardně dodáván v provedení kruhovém, avšak lze přenastavit do výsečového provedení (otočením hlavice s tryskami a změnou nastavení výseče)
Připojovací závit 5/4" ACME.

Parametry - technický list

Max. poloměr dostřiku (R) ? 28,3 m
Rozmezí poloměru dostřiku (R) ? 14.9 - 28.3 m
Průtok / spotřeba vody (Q) 3.28 - 13.24 m3/hod
Doporučený pracovní tlak (P) ? 3.4 - 6.9 bar
Celokruhové provedení Ano
Výsečové a celokruhové provedení v 1. modelu Ano
Možnost změny nastavení výseče postřiku Ano
Rozmezí nastavení výseče postřiku 60-360 °
Úhel vzestupu paprsku 25 °
Srážková výška ? 12 - 17 mm/hod
Výška výsuvu ? 9.5 cm
Délka výsuvníku ? 20.5 cm
Výška těla postřikovače ? 24.5 cm
Vnější průměr obruby postřikovače 13.7 cm
Zapouzdřený připojovací závit (vnitřní) ? 5/4 "
Typ závitu ACME (trapézový)
Materiál těla postřikovače zesílený plast
Materiál výsuvníku plast
Tlaková odolnost (PN) ? 10 bar
Materiál trysky postřikovače PE-HD
Ochranný pryžový kryt Ano
Barva ochranného pryžového krytu černá
Možnost výměny pryžového krytu Ano
Nástroj k nastavení výseče montážní T klíč
Redukce poloměru dostřiku ? Ano
Nástroj k nastavení poloměru dostřiku montážní klíč
Možnost redukce dostřiku plochým šroubovákem Ne
Možnost nastavení postřikovače shora Ano
Barevné rozlišení trysek Ano
Výběr samostatně dodávaných trysek 12 ks
Předinstalovaná tryska #48
3 - tryskový systém distribuce vody Ano
Možnost výměny trysek Ano
Rozšiřující sada trysek Ne
Pojistný výměnný filtr ? Ano
Vestavěný zpětný ventil Ano
Účinnost zpětného ventilu ? 2.0 m
Zapouzdřený mechanismus ? Ano
GEAR DRIVE (Bezolejový vodou poháněný převodový mechanismus) Ano
OPPOSING NOZZLE (Oboustrané směrování trysek) Ano
DECODER BOX (Možnost osazení dekodéru) Ne
Předinstalovaný dekodér Ne
Vestavěný elektromagnetický ventil, ON/AUTO/OFF s tlak. regulací ? Ne
Inteligentní konstrukce těsnění Ano
Konstantní rychlost rotace Ano
Vyšší rychlost rotace (High speed) Ne
Zesílená pružina Ano
Náhradní díly k dispozici Ano
Hmotnost 0.64 kg
Výrobce Hunter

Specifikace

!!! Postřikovače se dodávají s předinstalovanou tryskou #48. Jednotlivé trysky k postřikovačům se objednávají samostatně !!!

!!! Před každou instalací jiné trysky než je tryska předinstalovaná je nutné přenastavit polohu vymezovače průtoku statoru, nacházející se ve spodní části výsuvníku pod filtrem, do polohy označené číslem patřičné instalované trysky. V případě nepřenastavení statoru před instalací trysky nebude rotační hlavice výsuvníku správně fungovat !!!

Základní sada trysek pro G884E (kruh) 10 ks:

  • #15 (bílá)   max. poloměr dostřiku  16.8 m
  • #18 (oranžová)   max. poloměr dostřiku  18.6 m
  • #20 (sv.hnědá)   max. poloměr dostřiku  19.5 m
  • #23 (zelená)   max. poloměr dostřiku  20.4 m
  • #25 (modrá)   max. poloměr dostřiku  22.9 m
  • #33 (šedá)   max. poloměr dostřiku  24.1 m
  • #38 (červená)   max. poloměr dostřiku  25.0 m
  • #43 (tm.hnědá)   max. poloměr dostřiku  26.5 m
  • #48 (tm.zelená)   max. poloměr dostřiku  27.7 m
  • #53 (tm.modrá)   max. poloměr dostřiku  28.3 m
