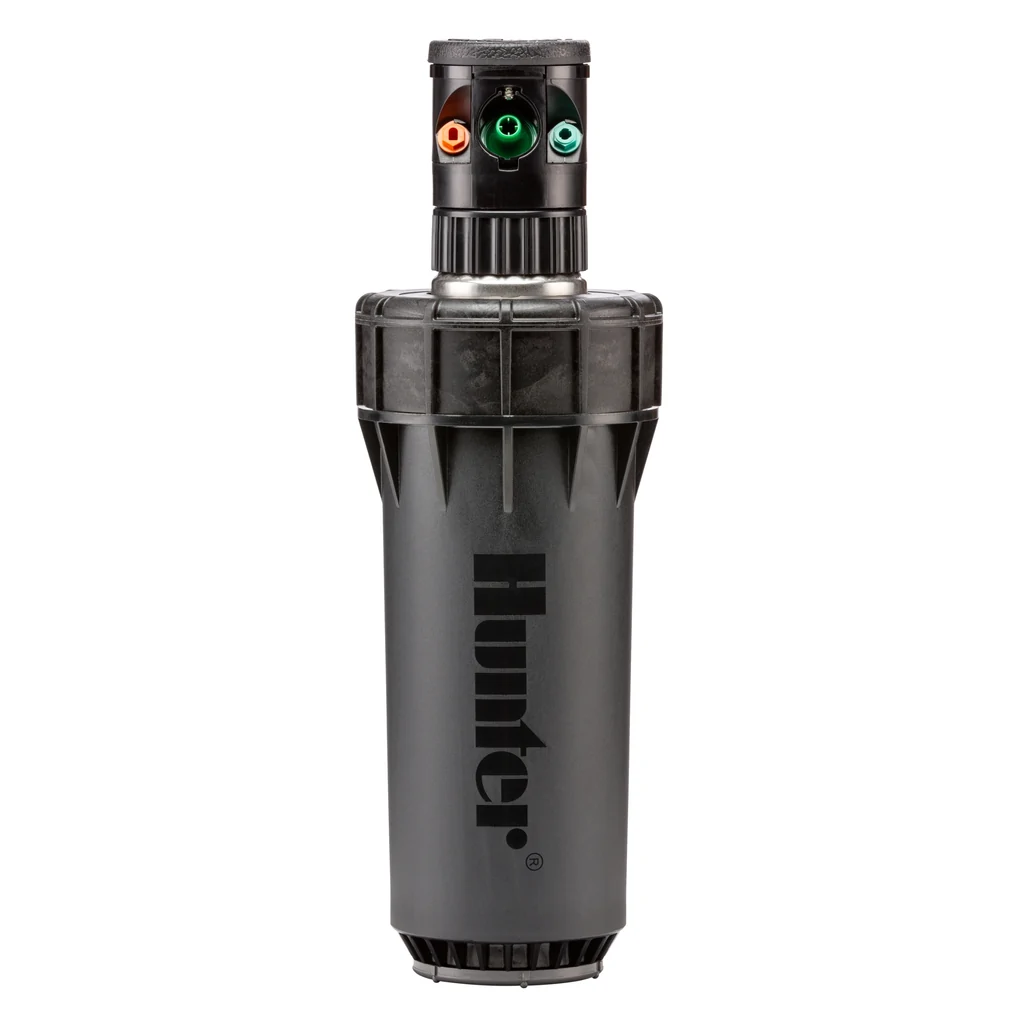

I-80, nerez. výsuvník, 9,5 cm, výseč, 6/4", ADV

Obj. č.: 22780
Model: I-80-04-SS-B
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Postřikovač je dodáván se základní sadou 4 ks trysek (#38 - #53)

Použití

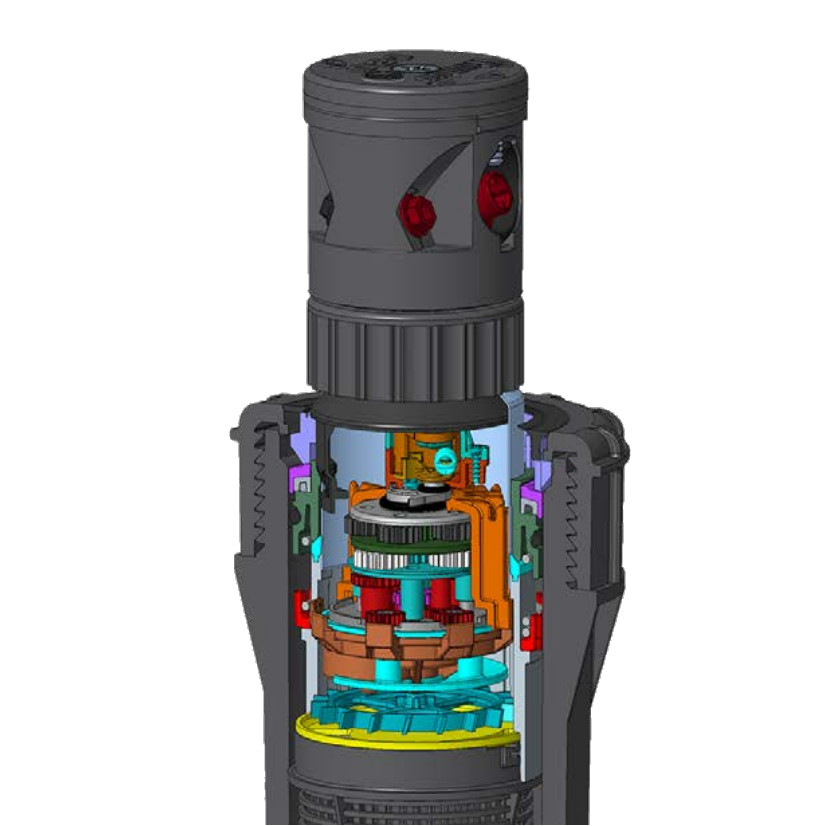

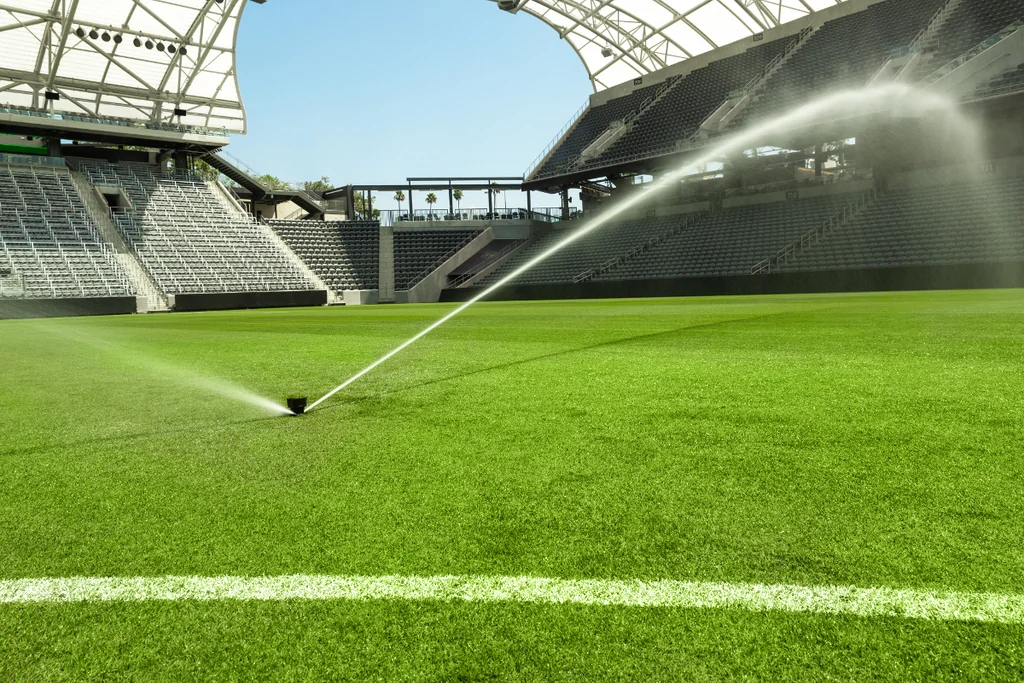

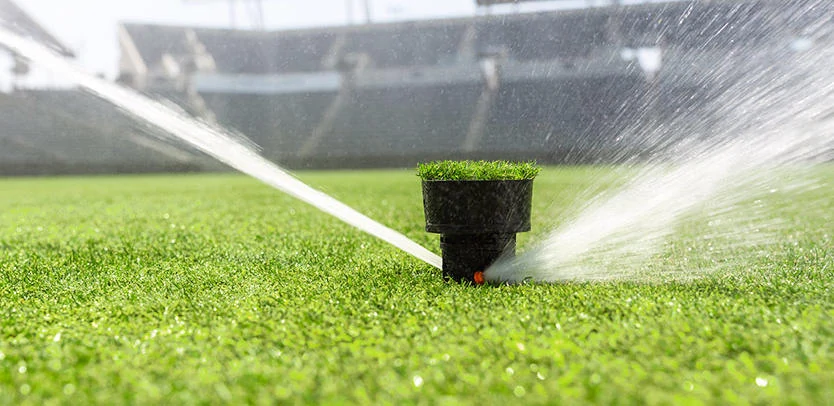

Profesionální řešení zavlažování velkých zátěžových trávníkových ploch a sportovních areálů (fotbal, golf apod.) s poloměrem dostřiku do 29,6 m. Postřikovač má nerezový výsuvník 9,5 cm, zapouzdřený, bezolejový, vodou poháněný robustní převodový mechanismus "GEAR DRIVE BOX", který je nejodolnější ve své třídě a zajišťuje zvýšenou odolnost proti vyššímu točivému momentu. Nový systém nastavování výseče (výseč a celokruh v 1 modelu) umožňuje nastavování výseče pomocí svěrného ozubeného kroužku (obj.č.23 512), který není součástí postřikovače. Postřikovač je vybaven zpětným ventilem ADV proti vytékání vody z nejníže umístěného postřikovače až do 1,5 m převýšení.
3tryskový systém precizní distribuce vody s možností volby dvou trajektorií postřiku (standard 22,5° a LA 15°) Postřikovače I-80 jsou dodávány se základní sadou barevně odlišených 4 DRIVE trysek (#38 - #53].

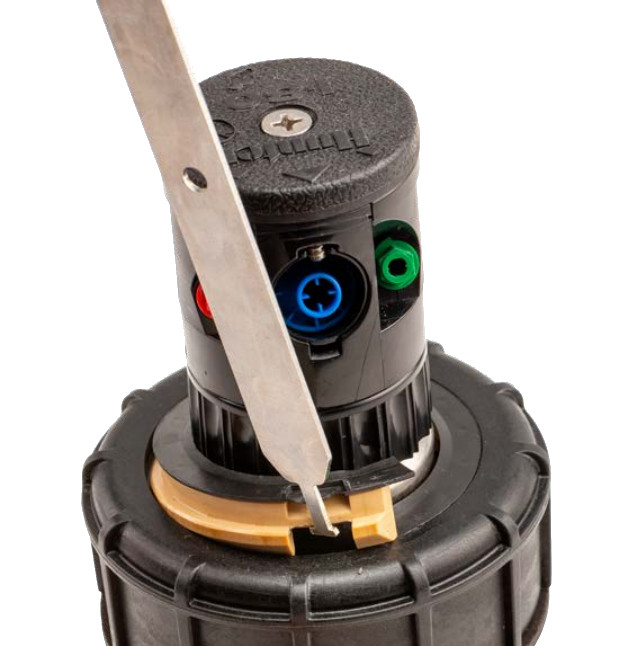

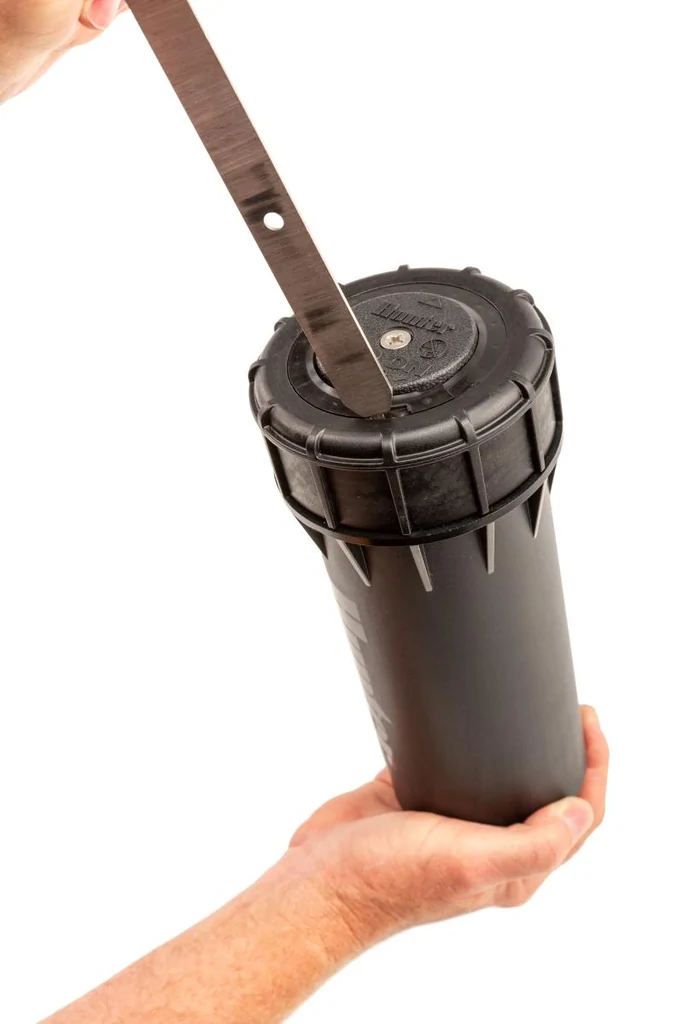

!!!Montážní klíč (obj.č.22 430) ani svěrný držák na nastavení výseče (obj.č.23 512) není součástí postřikovače!!!


Parametry - technický list

Max. poloměr dostřiku (R) ? 28,7 m
Rozmezí poloměru dostřiku (R) ? 19,8 - 28,7 m
Průtok / spotřeba vody (Q) 4,59 - 13,54 m3/hod
Doporučený pracovní tlak (P) ? 4,5 - 6,9 bar
Operační provozní tlak 3,4 - 6,9 bar
Výsečové a celokruhové provedení v 1. modelu Ano
Možnost změny nastavení výseče postřiku Ano

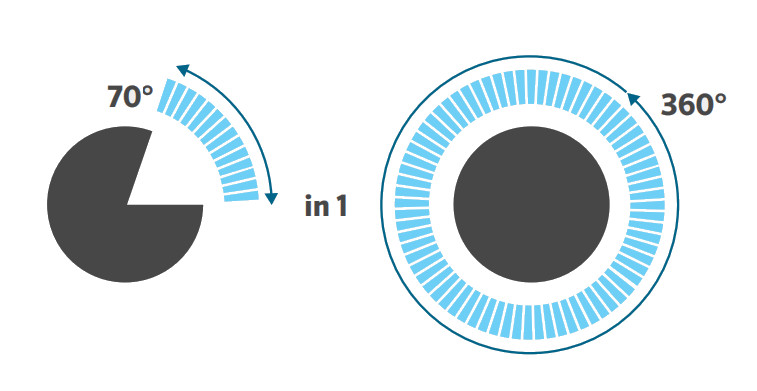

Rozmezí nastavení výseče postřiku 60 - 360 °
Srážková výška ? 14,5 mm/hod
Úhel vzestupu paprsku 22,5 °
Výška výsuvu ? 9,5 cm
Délka výsuvníku ? 22 cm
Výška těla postřikovače ? 25 cm
Vnější průměr hlavice postřikovače 11,0 cm
Vnější průměr výsuvníku 6 cm
Zapouzdřený připojovací závit (vnitřní) ? 6/4 "
Typ závitu BSPP (válcový)
Materiál těla postřikovače zesílený plast
Materiál výsuvníku nerez
Tlaková odolnost (PN) ? 10 bar
Materiál trysky postřikovače PE-HD
Ochranný pryžový kryt Ano
Barva ochranného pryžového krytu černá
Možnost výměny pryžového krytu Ano
Nástroj k nastavení výseče montážní klíč
Redukce poloměru dostřiku ? Ano

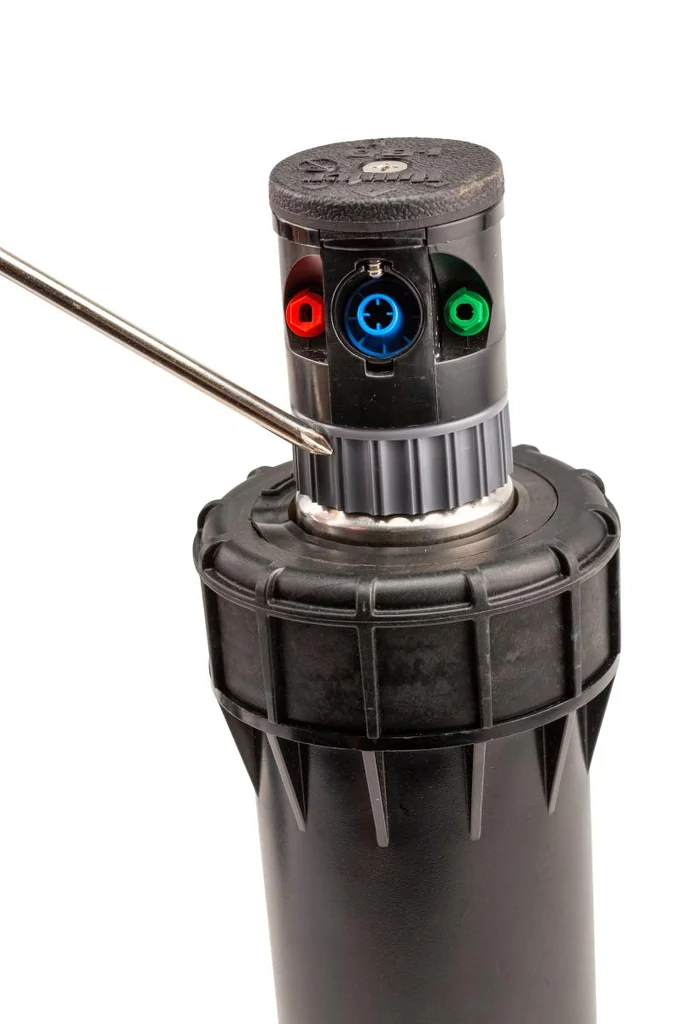

Nástroj k nastavení poloměru dostřiku montážní klíč
Možnost redukce dostřiku plochým šroubovákem Ne
Možnost nastavení postřikovače shora Ano
3 - tryskový systém distribuce vody Ano
Barevné rozlišení trysek Ano
Základní sada trysek 12 ks
Možnost výměny trysek Ano
Rozšiřující sada trysek Ne
Pojistný výměnný filtr ? Ano
Vestavěný zpětný ventil Ano
Účinnost zpětného ventilu ? 1,5 m
Zapouzdřený mechanismus ? Ano
GEAR DRIVE (Bezolejový vodou poháněný převodový mechanismus) Ano
FLO STOP (Uzavření průtoku vody) ? Ne
AUTOMATIC ARC RETURN (Výsečová paměť) ? Ne
NON-STRIPPABLE DRIVE (Nestrhnutelný protivandalní mechanismus) ? Ne
OPPOSING NOZZLE (Oboustrané směrování trysek) Ne

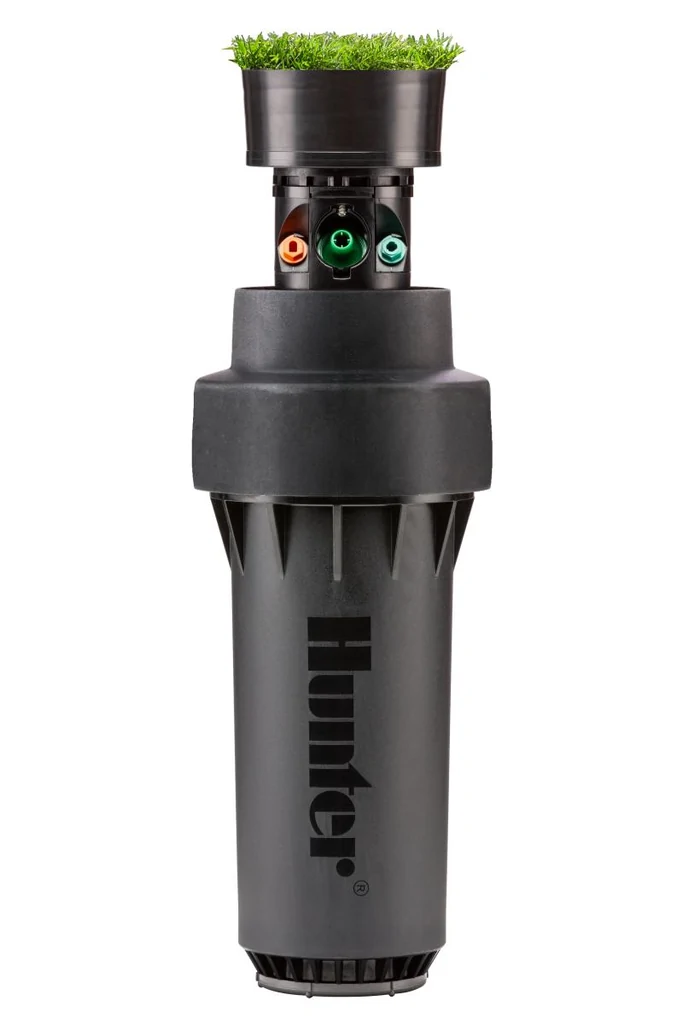

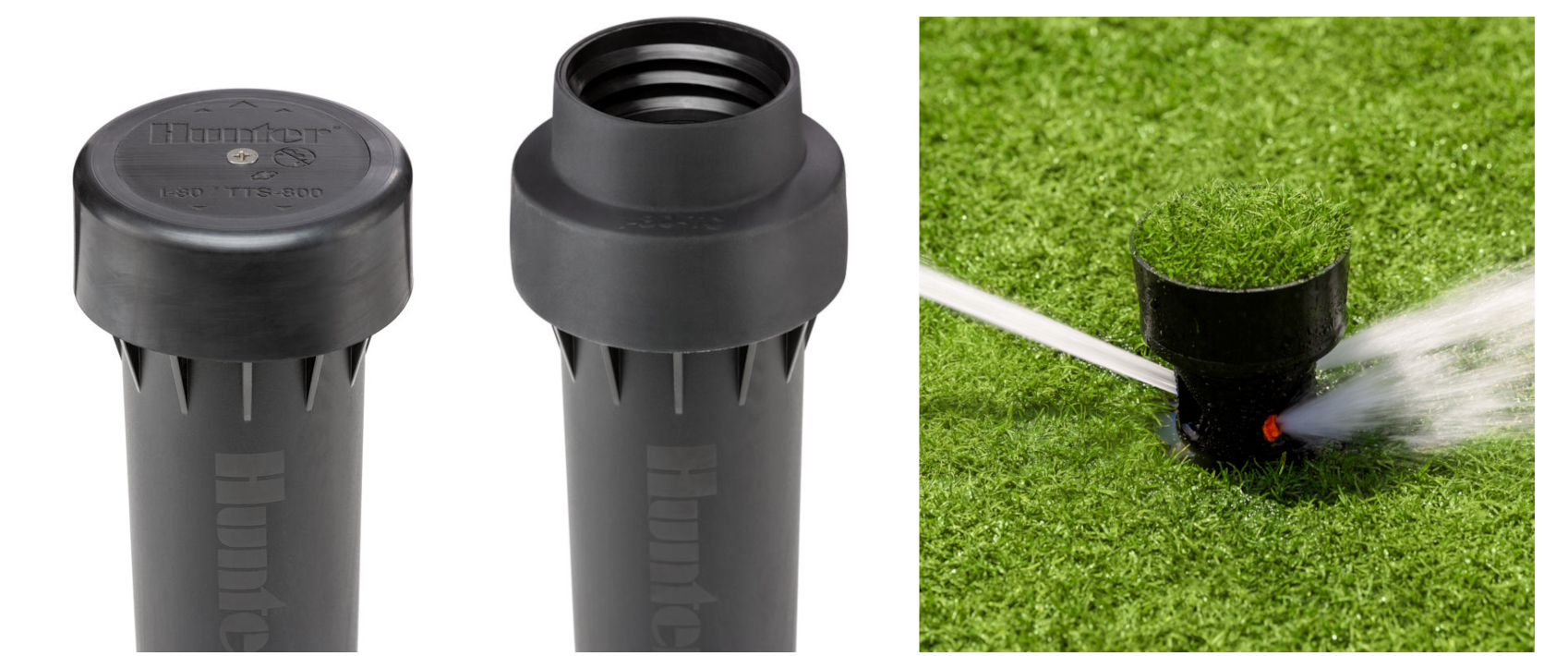

TURF CUP KIT (Možnost doinstalace trávníkového krytu) Ano
Konstantní rychlost rotace Ano
Vyšší rychlost rotace (High speed) Ne
Zesílená pružina Ano

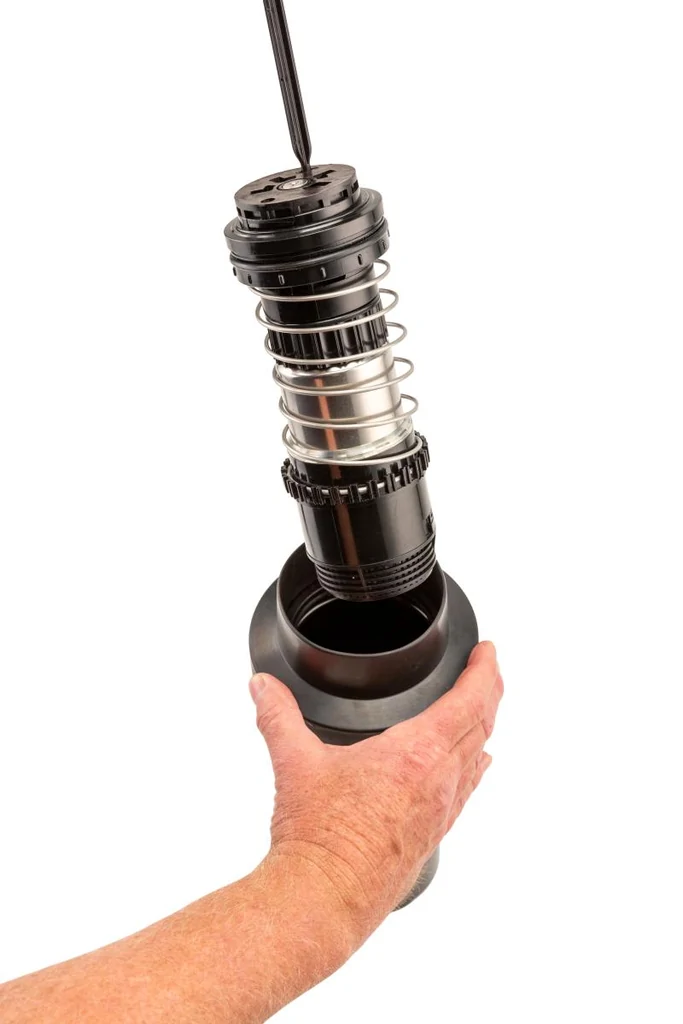

Náhradní díly k dispozici Ano
Hmotnost 1.37 kg
Výrobce Hunter

Specifikace

!!! Před každou instalací jiné trysky než je tryska předinstalovaná je nutné přenastavit polohu vymezovače průtoku statoru, nacházející se ve spodní části výsuvníku pod filtrem, do polohy označené číslem patřičné instalované trysky. V případě nepřenastavení statoru před instalací trysky nebude rotační hlavice výsuvníku správně fungovat !!!

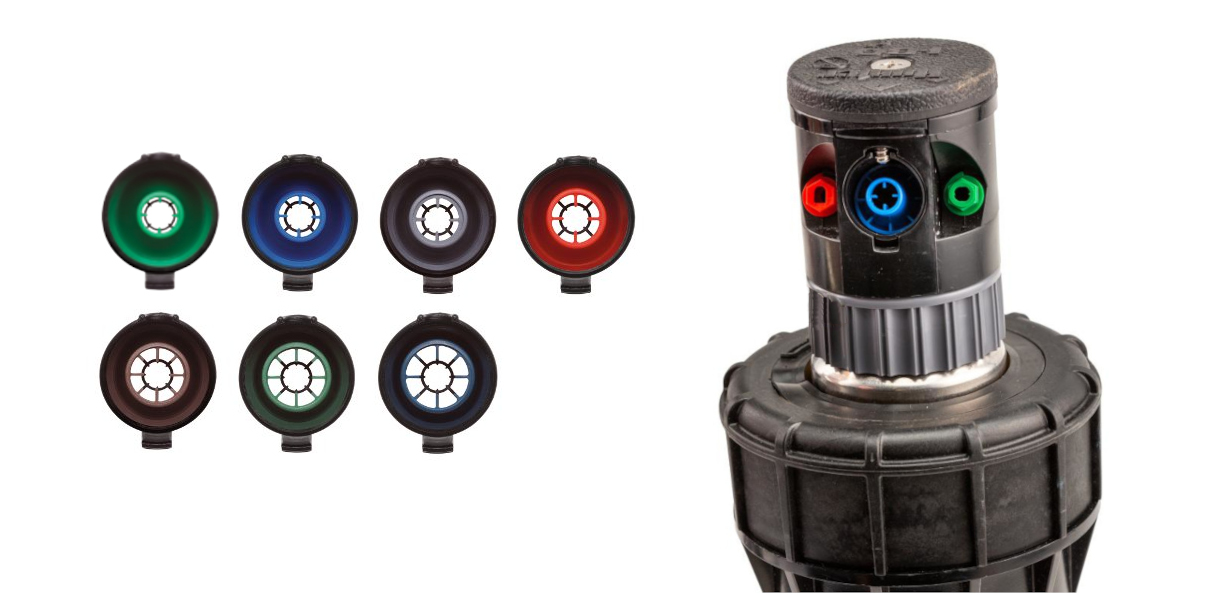

Základní sada hlavních trysek 4 ks:

  • #38 (červená)   max. poloměr dostřiku  25,6 m
  • #43 (tm.hnědá)   max. poloměr dostřiku  27,1 m
  • #48 (tm. zelená)   max. poloměr dostřiku  27,7 m
  • #53 (tm.modrá)   max. poloměr dostřiku  28,7 m

Uspořádání jednostranně směrovaných trysek:

  • 1 hlavní tryska měnitelná
  • 2 vedlejší trysky
Uvedené parametry, popis a specifikace výrobku jsou pouze orientační. Schémata, grafy a fotografie produktů mají pouze ilustrativní charakter.
Prodávající si vyhrazuje právo tiskových i faktických chyb u jednotlivých produktů. Před použitím produktu nebo jeho části je nutno si pečlivě přečíst návod k použití vydaný výrobcem či dovozcem a produkt instalovat a používat v souladu s tímto návodem.
